مصغرة المتبقية قواطع الدائرة الحالية

قاطع دائرة التيار المتبقي المصغر، Ceho يوفر لك فئة من أجهزة السلامة الكهربائية التي يمكنها اكتشاف وقطع الدوائر الكهربائية عند وجود تسرب في الدائرة. وفي هذه الوظيفة أيضًا، يمكنه حماية الأفراد والمعدات من الصدمات الكهربائية، أو مخاطر الحريق، أو غيرها من المخاطر الناجمة عن فشل الخط، أو فشل العزل، أو الاتصال العرضي بالأجزاء الحية.

يعمل هذا المنتج على أساس قانون كيرشوف للتيار، والذي يعني أن إجمالي التيار المتدفق إلى العقدة يساوي إجمالي التيار المتدفق خارج العقدة. التيارات الحية والمحايدة في الدائرة العادية متوازنة. ولكن في حالة حدوث خطأ، يتدفق بعض التيار إلى الأرض. إن RCCB قادر على اكتشاف هذا الخلل والرد بسرعة للتعثر وفتح الدائرة.

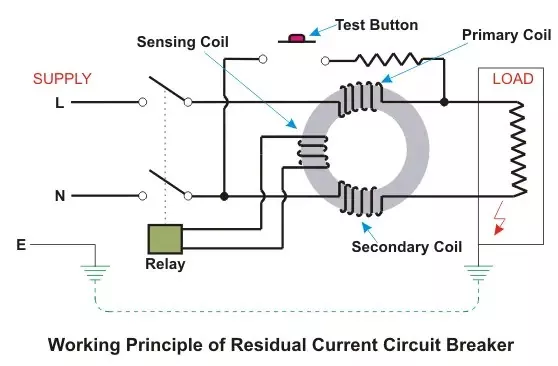

يوجد بداخله محول حلقي بثلاث ملفات وهي الملف الحي والملف المحايد وملف الحث. عندما تكون التيارات متوازنة، ينتج الملف الحي والملف المحايد تدفقات مغناطيسية متساوية ومعاكسة. على العكس من ذلك، عند عدم التوازن، سيتم توليد التدفق المغناطيسي المتبقي، وبالتالي فإن الجهد المستحث في ملف الحث يؤدي إلى تشغيل المرحل لفتح نقاط الاتصال الخاصة بقاطع دائرة عمل التيار المتبقي لإكمال الدائرة.

النقاط الرئيسية لمنتجاتنا

· قاطع دائرة التيار المتبقي المصغر: جهاز أمان يكتشف الدائرة ويكسرها عند وجود تيار تسرب في الدائرة.

· مبدأ العمل: قانون كيرشوف الحالي، كما ذكرنا أعلاه، يكتشف عدم التوازن بين الحياة والمحايدة والرحلات لمنع الخطر.

·النوع: يمكن تقسيم RCCB إلى أنواع AC وA وB وF، وهي مناسبة لتيارات وتطبيقات التسرب المختلفة، إذا لزم الأمر، يمكنك الاتصال بنا للحصول على مشورة الاختيار، وسنساعدك على النظر بشكل كامل في نوع الحمل، وتيار التشغيل المتبقي المقدر (I Detail n)، والتيار المقنن (In) وعدد الأعمدة المطلوبة للدائرة، ثم إصدار الأحكام والتوصيات.

· المزايا: يوفر RCCB الحماية اللازمة ضد الصدمات الكهربائية والحرائق، ويدعم أنواعًا مختلفة من التيارات والأحمال، كما أنه سهل التركيب والصيانة.

يحتوي قاطع دائرة التيار المتبقي المصغر على زر اختبار يقوم بفحص الوظيفة عن طريق توليد تيار تسرب صغير. عند الضغط على الزر، سيتم توصيل السلك المباشر الموجود على جانب التحميل بخط الصفر لمصدر الطاقة، متجاوزًا ملف خط الصفر، وسيكون التيار غير متوازن، وسيتم تشغيل الرحلة في الظروف العادية. إذا لم تكن هناك رحلة، فقد يكون ذلك بسبب خطأ RCCB أو خطأ في الأسلاك يتطلب الإصلاح أو الاستبدال.

أنواع المنتجات

لقد ذكرنا أنواعًا مختلفة من قواطع دوائر التيار المتبقي المصغرة من قبل. سيقدمها لك Ceho بالتفصيل حتى تتمكن من اختيارها بسهولة.

● النوع AC: يستجيب فقط للتيار المتردد النقي. إذا كنت تريد تطبيقات للأغراض العامة مع معدات إلكترونية أو محولات لا تنتج تيارًا مستمرًا أو تيارات نابضة، فاختره.

● النوع أ: مستجيب للتيار المتردد والتيار المستمر النابض. هناك أجهزة إلكترونية تولد تيارًا مصححًا أو مقطوعًا، مثل أجهزة الكمبيوتر أو أجهزة التلفزيون أو مصابيح LED، وهي مناسبة للاستخدام.

● النوع ب: يستجيب للتيار المتردد، وينبض بالتيار المستمر، ويستمر بسلاسة. يُقترح أن تكون هناك أجهزة تولد طاقة تيار مستمر سلسة للاستخدام، كما أن محولات الطاقة الشمسية وشواحن البطاريات والمركبات الكهربائية أكثر شيوعًا في تعاوننا.

● النوع F: يستجيب للتيار المتردد، والتيار المستمر النابض، والتيار المستمر السلس، والتيار المتردد عالي التردد حتى 1 كيلو هرتز. مناسبة لمحول التردد، طباخ التعريفي أو باهتة، وما إلى ذلك سوف تنتج معدات تيار عالية التردد.
