VS1 قاطع دارة فراغي عالي الجهد داخلي

يمكن لشركة Ceho أن تقدم قاطع الدائرة الفراغية عالي الجهد الداخلي VS1 مع خدمة ما بعد البيع الشاملة والتسليم في الوقت المناسب. مبدأ العمل لقاطع الدائرة الكهربائية هذا هو أنه عندما يتم فصل جهة الاتصال المتحركة والاتصال الثابت تحت تأثير آلية التشغيل، يتم إنشاء قوس كهربائي بين جهات الاتصال، ويتطاير سطح نقاط الاتصال البخار عند درجات حرارة عالية. الشكل الخاص لتصميم الاتصال بالمنتج هذا يولد مجالًا مغناطيسيًا عندما يمر التيار. تحت تأثير هذا المجال المغناطيسي، يتحرك القوس الكهربائي بسرعة على طول الاتجاه العرضي لسطح التلامس. ويتكثف بعض البخار المعدني على الأسطوانة المعدنية (الدرع)، ويمر القوس بشكل طبيعي عبر الصفر ثم ينطفئ. عندما ينطفئ القوس، تتعافى قوة العزل الكهربائي بين نقاط الاتصال بسرعة

إرسال استفسار

وصف المنتج

يمكنك الاطمئنان إلى شراء قاطع الدائرة الكهربائية عالي الجهد VS1 الداخلي من Ceho. قاطع الدائرة الفراغية مناسب للاستخدام في أنظمة الطاقة ذات الجهد الكهربي المقدر بـ 12kv لأغراض الحماية، وكذلك في وحدات التحكم لمعدات شبكة الطاقة ومعدات الطاقة الصناعية. يمكن تجهيزه بـ KYN28 (GZS1). أنواع مختلفة من لوحات خزانة المفاتيح مثل XGN وGG-1A. المنتجات ذات الصلة: عربات العزل، وعربات الصمامات، وعربات محولات الجهد الأخرى.

معايير المنتج

♦ IEC62271-100 مجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي الجزء 100: قواطع دوائر التيار المتردد

♦ GB1984 قواطع دوائر الجهد العالي

♦ GB/T11022 المواصفات العامة لمجموعة المفاتيح الكهربائية ذات الجهد العالي ومعايير مجموعة التحكم

♦ JB/T 3855 قواطع دوائر كهربائية ذات جهد عالي

♦ مواصفات DL/T402 لقواطع التيار المتردد ذات الجهد العالي

الظروف البيئية

♦ درجة الحرارة المحيطة: -15 درجة مئوية~+40 درجة مئوية؛

♦ الارتفاع: ≥1000m؛

♦ الرطوبة النسبية: المتوسط اليومي ≥95%، المتوسط الشهري ≥90%؛

♦ شدة الزلزال: مستوى ≥8؛

♦ أماكن خالية من الحريق، وخطر الانفجار، والقذارة الخطيرة، والتآكل الكيميائي، وكذلك الاهتزاز الشديد

التاريخ الفني

لا.	غرض	وحدة	تاريخ
1	الجهد المقنن	كيلو فولت	15؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ 24
2	تردد الطاقة المقدر لوقت قصير يتحمل الجهد (1 دقيقة)		90/102 ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ 65/79
3	تصنيف دفعة البرق تحمل الجهد		50/59 ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ 125/145
4	التردد المقدر	هرتز	50
5	التصنيف الحالي	A	630 ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ 630 ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ 1250
			1250 ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ?1250 ? ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ 1600
6	تصنيف التيار المتسامح لفترة قصيرة	ال	20 50 50	25 63 63	31.5 80 80
7	تصنيف الذروة الحالية المتسامحة
8	تصنيف إغلاق الدائرة القصيرة (الذروة)
9	تسلسل التشغيل المقدر		O-0.3s-co-180s-co
10	الحياة الميكانيكية	مرات	20000
11	تصنيف الجهد التشغيلي	V	تيار متردد/DC220، تيار متردد/DC110
12	وقت الافتتاح	آنسة	20 ~ 50
13	وقت الإغلاق		30 ~ 70
14	تصنيف أوقات كسر تيار الدائرة القصيرة		50

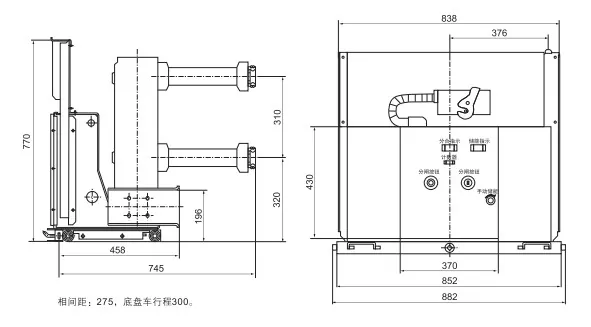

رسم البعد الكلي
