الوحدة الرئيسية الحلقية المعزولة بالغاز الصديقة للبيئة HB-12

Ceho هي شركة مصنعة في الصين، ويمكنك شراء الوحدة الرئيسية الحلقية المعزولة بالغاز الصديقة للبيئة HB-12 بثقة. وسوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب. هذه الوحدة الرئيسية الحلقية عبارة عن مجموعة كاملة من أجهزة توزيع الطاقة بجهد 12 كيلو فولت، وثلاث مراحل تيار متردد 50 هرتز، ونظام ناقل واحد وجزء ناقل واحد.

إرسال استفسار

وصف المنتج

الوحدة الرئيسية الحلقية المعزولة بالغاز الصديقة للبيئة HB-12 عبارة عن مجموعة كاملة من معدات التوزيع بجهد 12KV، ثلاثي الطور AC 50 هرتز، نظام بسبار فردي ونظام قسم بسبار فردي. إنه ذو هيكل بسيط، تشغيل مرن، تشابك موثوق، وتركيب مريح. يمكن تزويد المستخدمين المختلفين بحلول تقنية مرضية لتطبيقات مختلفة. من خلال اعتماد تكنولوجيا الاستشعار، وتكنولوجيا التحكم الآلي وتكنولوجيا المعلومات، إلى جانب الأداء الفني المتقدم وحلول التجميع البسيطة والمرنة، يمكنها تلبية متطلبات السوق المتغيرة باستمرار ومناسبة للمتطلبات الذكية لشبكات الطاقة.

الوحدة الرئيسية الحلقية المعزولة بالغاز الصديقة للبيئة HB-12 قابلة للتطبيق على شبكات حلقات الكابلات الصناعية والمدنية ومشاريع محطات شبكات التوزيع. أما بالنسبة لاستقبال الطاقة الكهربائية وتوزيعها، فهي مناسبة بشكل خاص لتوزيع الطاقة في المناطق السكنية الحضرية، والمحطات الفرعية الثانوية الصغيرة، ومكاتب التبديل، وصناديق فرع الكابلات، والمحطات الفرعية من النوع الصندوقي، والمؤسسات الصناعية والتعدينية، ومراكز التسوق، والمطارات، ومترو الأنفاق، وتوليد طاقة الرياح، والمستشفيات، والأماكن الرياضية، والسكك الحديدية، والأنفاق وغيرها من الأماكن.

شروط الخدمة

درجة حرارة الهواء المحيط: -40 درجة مئوية -+50 درجة مئوية

الرطوبة: الحد الأقصى لمتوسط القيمة النسبية، يوميًا<95%، شهريًا<90%

الارتفاع: ≥4000 م

المقاومة للزلازل: 8 درجات

يمكن التفاوض على الاستخدام في ظل ظروف خاصة

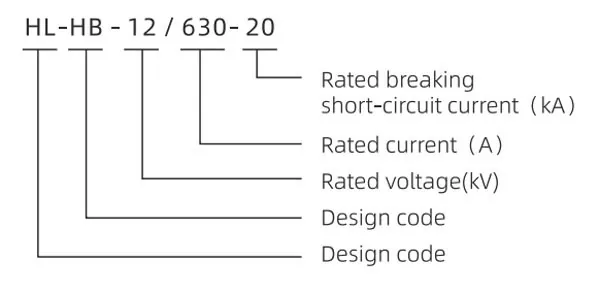

نموذج

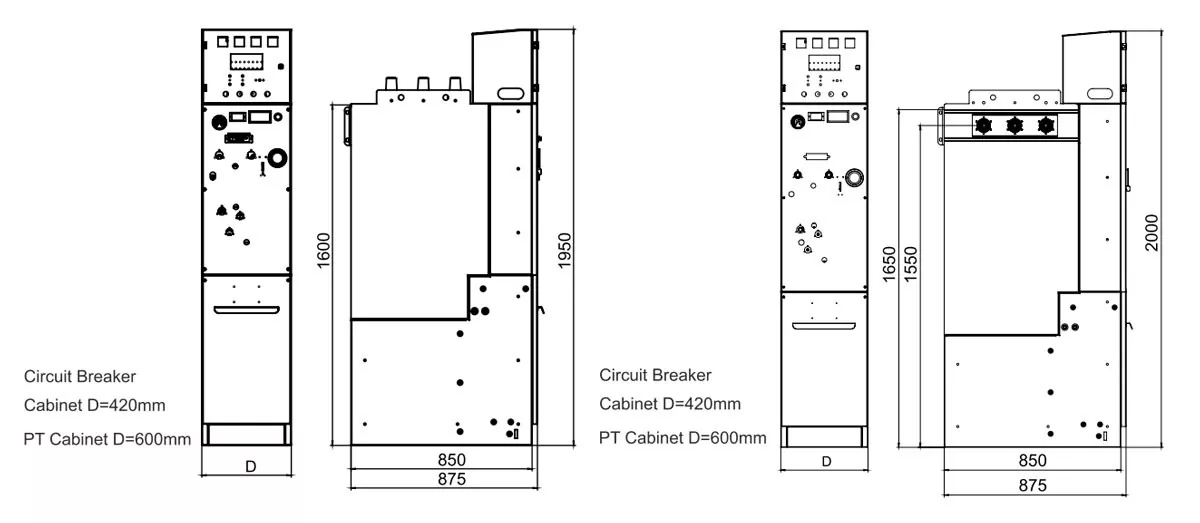

أبعاد المفاتيح الكهربائية

حجم الخزانة (العرض × العمق × الارتفاع)	خزانة قواطع الدائرة	خزانة توصيل الكابلات	خزانة بي تي

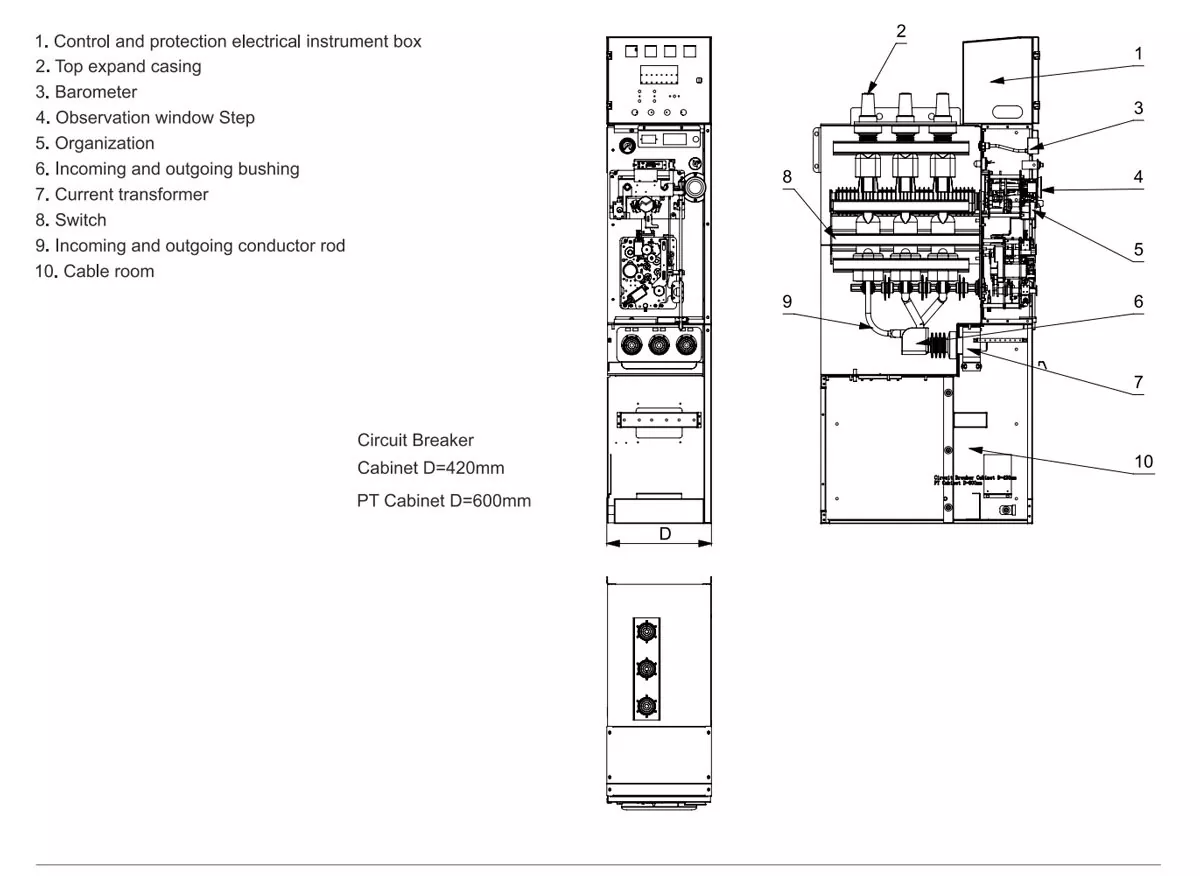

التوسع العلوي	420×850×1950	420×850×1950	600×850×1950

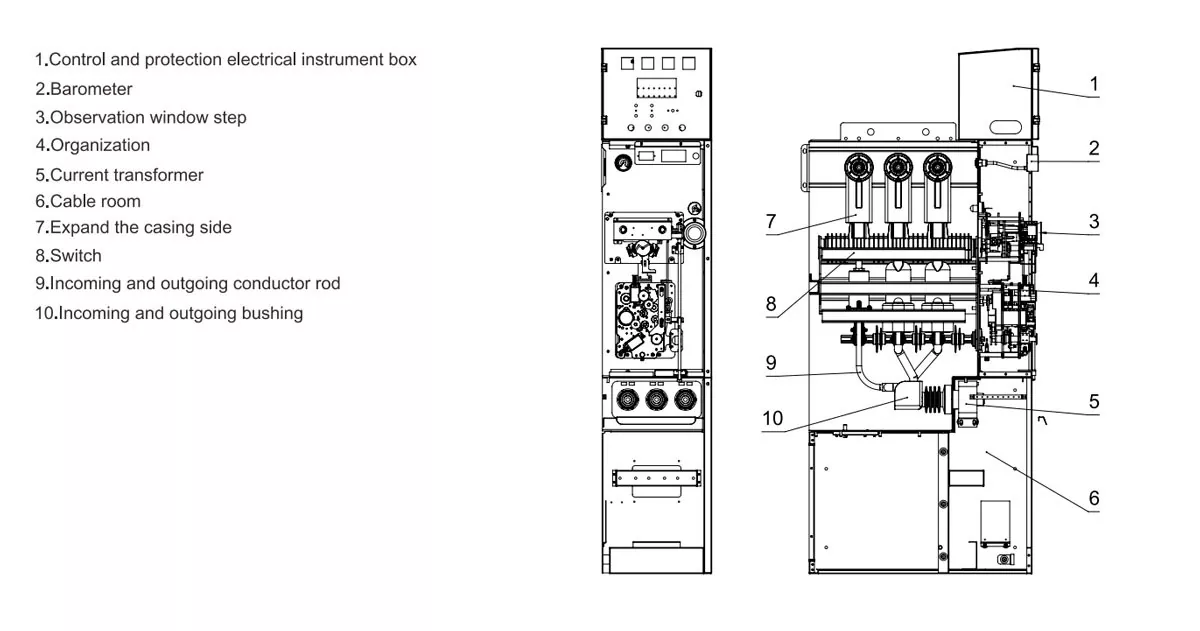

التوسع الجانبي	420×850×2000	420×850×2000	600×850×1950

المعلمة التقنية

المعلمات التقنية الرئيسية لوحدة RMU المعزولة بالغاز البيئي

الجهد المقنن	كيلو فولت	12
التصنيف الحالي	A	630
طريقة إطفاء القوس		أنبوب تبديل الفراغ
طريقة العزل		الهواء النقي أو النيتروجين
تصنيف كسر الدائرة القصيرة الحالية	كيلو فولت	20
أوقات كسر الدائرة القصيرة المقدرة	مرات	30
تصنيف إغلاق الدائرة القصيرة (الذروة)	كيلو فولت	50
تصنيف قصير المدى يتحمل التيار 3s (rms)	ال	20 (الدائرة الرئيسية)، 17، 4 (دائرة التأريض)
الذروة المقدرة تحمل التيار	ال	50 (الدائرة الرئيسية)، 43، 5 (دائرة التأريض)
تردد الطاقة يتحمل الجهد (1 دقيقة)	كيلو فولت	42 (من الطور إلى الأرض، من الطور إلى الطور)، 48 (الكسر)
دفعة البرق تحمل الجهد	كيلو فولت	75 (من الطور إلى الأرض، من الطور إلى الطور)، 85 (الكسر)
التفريغ الجزئي	جهاز كمبيوتر	≥20
التسلسل المقدر لعمليات vcbs		O-0.3s-co-180s-co
يقاوم أخطاء القوس الداخلي	كا\س	20/0.5
الحياة الميكانيكية	مرات	10000 (VCB) 3000 (مفتاح العزل، مفتاح التأريض)
مقاومة الدائرة الرئيسية لكل مرحلة	مΩ	120
مفتاح التأريض ذو الدائرة القصيرة مما يجعل التيار (قيمة الذروة)	ال	43، 5
أوقات إغلاق مفتاح التأريض	مرات	2
درجة الحماية	MPa	IP67 (صندوق الغاز)، IP4X (علبة الجسم)
ضغط الغاز المقدر (قياس الضغط)	MPa	0.02
الحد الأدنى من ضغط الغاز التشغيل	0/0	0
معدل التسرب السنوي المقدر	جزء في المليون	0.01
محتوى الرطوبة في صندوق الهواء	كيلو فولت	≥150
تردد طاقة الدائرة المساعدة يتحمل الجهد (1 دقيقة)		2

المعلمة التقنية الرئيسية لقاطع الدائرة

الجهد المقنن	12
التصنيف الحالي	630
تصنيف كسر ماس كهربائى الحالي	20
تصنيف إغلاق الدائرة القصيرة (الذروة)	50
تصنيف قصير المدى يتحمل التيار 3s (rms)	20
الذروة المقدرة تحمل التيار	50
التسلسل المقدر للعمليات	O.-0.3s-C.O.-180s-C.O.
تردد الطاقة يتحمل الجهد (1 دقيقة)	42 (من الطور إلى الأرض، من الطور إلى الطور)، 48 (الكسر)
دفعة البرق تحمل الجهد (الذروة)	75 (من الطور إلى الأرض، من الطور إلى الطور)، 85 (الكسر)
التفريغ الجزئي	≥5
الحياة الميكانيكية	10000
مقاومة الحلقة الرئيسية لكل مرحلة	110
تباعد الاتصال	9 ± 1
ضغط الاتصال الزائد	3±0، 5
الاتصال بالضغط النهائي	1800 ± 100 نيوتن
فتح ثلاث مراحل (مراحل مختلفة)	≥1
وقت ارتداد إغلاق جهة الاتصال	≥2
وقت الإغلاق	≥70
وقت الافتتاح	≥60
متوسط سرعة الافتتاح	1.1+0.2
متوسط سرعة الإغلاق	0.8+0.2
العدد المقدر لفواصل تيار الدائرة القصيرة	30
