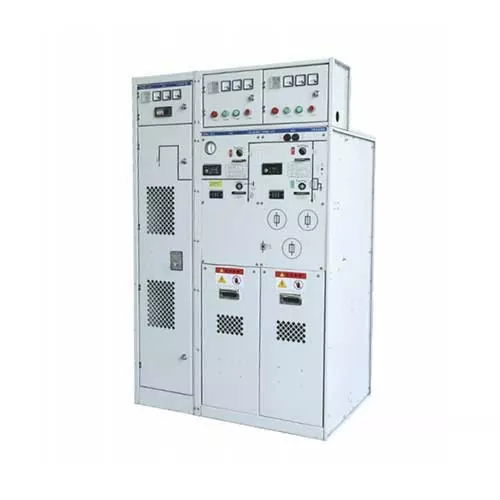

SRM-12 الوحدة الرئيسية الحلقية المعزولة بالكامل والمملوءة بالغاز

الوحدة الرئيسية الحلقية المعزولة بالكامل والمملوءة بالغاز SRM-12 هي مجموعة مفاتيح كهربائية ذات جهد متوسط ​​حديثة مصممة للاستخدام في أنظمة التوزيع الكهربائية بجهد 12 كيلو فولت. يوفر هذا المنتج حماية موثوقة وفعالة، والتحكم، وتوزيع الطاقة الكهربائية. وهو مثالي للتطبيقات في شبكات الطاقة الحضرية والصناعية، مما يضمن سلامة واستقرار الشبكة الكهربائية.

الميزات الهيكلية

تتميز الوحدة الرئيسية الحلقية المعزولة بالكامل والمملوءة بالغاز SRM-12 بتصميم معزول بالكامل، مما يعزز السلامة والموثوقية ويمنع الاتصال العرضي بالأجزاء الحية. يوفر الهيكل المغلق الحماية ضد الغبار والرطوبة والملوثات البيئية الأخرى، مما يضمن المتانة والأداء على المدى الطويل. يجعل التصميم المعياري المدمج من السهل التثبيت والدمج في تكوينات المفاتيح الكهربائية المختلفة. إنه يستخدم غاز SF6، والذي يتميز بأداء عزل ممتاز وأداء موثوق لإطفاء القوس الكهربائي. مصنوعة من مواد متينة، يمكنها تحمل الظروف البيئية القاسية والضغط الميكانيكي.

طريقة التثبيت

1. إعداد الموقع: يجب أن يظل الموقع المراد تركيبه نظيفًا وجافًا وخاليًا من الغبار والملوثات الأخرى.

2. التثبيت: نحن نقدم أقواس التثبيت والملحقات التي يمكن من خلالها تركيب وحدة RMU بشكل آمن على سطح ثابت وقوي.

3. التوصيل الكهربائي: قم بتوصيل الكابلات الواردة والصادرة بالأطراف المحددة، والتي يجب أن تكون متصلة بإحكام، وتحتاج هذه العملية إلى إجراء توصيلات كهربائية صحيحة وفقًا لمخطط الأسلاك المرفق.

4. التأريض: تأكد من تأريض وحدة RMU بشكل صحيح، وإلا فقد يكون هناك خطر حدوث صدمة كهربائية. قم بتوصيل الطرف الأرضي بالحافلة الأرضية للوحة المفاتيح أو مجموعة المفاتيح الكهربائية.

5. الاختبار: بعد التثبيت، يجب إجراء اختبار مقاومة العزل والاستمرارية لاختبار ما إذا كان التثبيت صحيحًا والوظيفة طبيعية. نوصي بإجراء عمليات الفتح والإغلاق عدة مرات للتحقق من التشغيل.

المواصفات الفنية

الظروف البيئية

1. درجة الحرارة المحيطة: لا تزيد عن +40 درجة مئوية، ولا تقل عن -15 درجة مئوية (عند -30 درجة مئوية للسماح بالتخزين والنقل).

2. الارتفاع: لا يتجاوز 1000 متر.

3. شدة الزلزال: لا تزيد عن 8 درجات.

4. ضغط الرياح: ≥700pa

5. لا يوجد خطر الحريق والانفجار والقذارة الخطيرة والتآكل الكيميائي وكذلك أماكن الاهتزاز الشديد
