JDZ محول الجهد المصبوب من راتنجات الايبوكسي أحادي الطور

لقد أحدثت تكنولوجيا صب راتنجات الإيبوكسي ثورة في تصميم محولات الجهد المصبوبة من راتنجات الإيبوكسي أحادية الطور JDZ، مما يمنحها عزلًا فائقًا وقوة ميكانيكية ومقاومة بيئية. وهو معروف بشكل خاص بموثوقيته ودقته في التطبيقات أحادية الطور. إن تصميمها المدمج الذي لا يحتاج إلى صيانة يجعله مناسبًا للتركيبات الداخلية والخارجية في مختلف الصناعات.

من محطات توليد الطاقة إلى المنشآت الصناعية والمباني التجارية، تُعد محولات الجهد الكهربي لدينا أدوات لا غنى عنها لإدارة الطاقة وحماية النظام. إن قدرتهم على الحفاظ على الدقة في ظل ظروف التشغيل المتنوعة تجعلهم الخيار المفضل لمهندسي وفنيي أنظمة الجهد المتوسط.

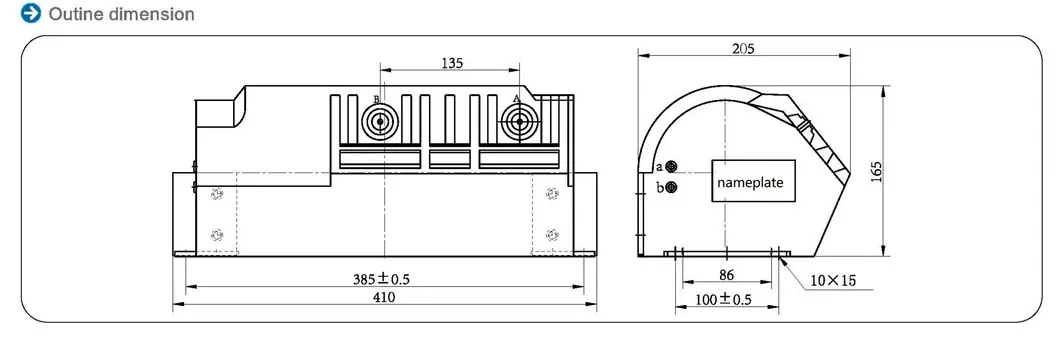

مواصفة

ما هو محول الجهد المصبوب من راتنجات الايبوكسي أحادي الطور JDZ؟

محول الجهد المصبوب من راتنجات الإيبوكسي أحادي الطور JDZ هو محول أدوات دقيق مصمم خصيصًا لقياس الجهد والحماية في أنظمة الطاقة الكهربائية. يعمل هذا الجهاز على مبدأ الحث الكهرومغناطيسي لتحويل الفولتية الأولية العالية إلى الفولتية الثانوية المنخفضة القياسية، عادةً 110 فولت أو 100/√3 فولت، وهو مناسب للاتصال بأدوات القياس والمرحلات الواقية ومعدات التحكم.

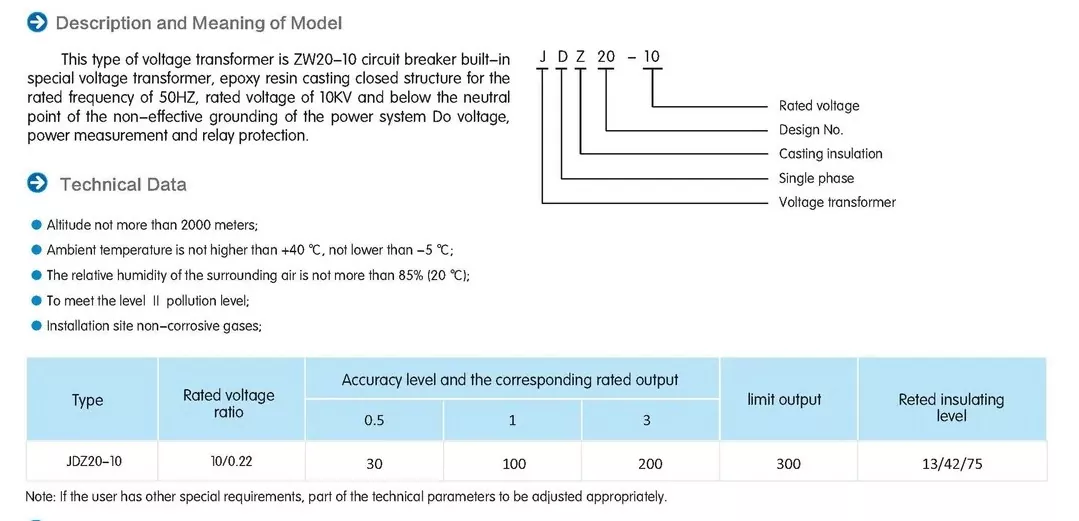

يتميز البناء الأساسي للمحول بصفائح فولاذية من السيليكون عالية الجودة ملفوفة بلفائف نحاسية دقيقة، وكلها مغلفة في راتنجات الإيبوكسي المصممة خصيصًا. تخلق عملية الصب هذه بنية متجانسة توفر قوة عازلة استثنائية مع إزالة الجيوب الهوائية التي قد تؤدي إلى تفريغ جزئي. تشير تسمية JDZ إلى تكوينها أحادي الطور، حيث يشير "J" إلى محول الجهد الكهربي، و"D" يمثل مرحلة واحدة، و"Z" للإشارة إلى تقنية صب راتنجات الإيبوكسي.

تتضمن الخصائص التشغيلية الرئيسية فئة دقة محددة (عادةً 0.2 أو 0.5 أو 1.0)، وتقييمات أداء حراري محددة، والامتثال للمعايير الدولية مثل IEC 60044-2. يحافظ الجهاز على نسب تحويل خطية عبر نطاق الجهد المصمم، مما يضمن دقة القياس حتى أثناء تقلبات النظام. يتضمن تصميمه حواجز وتحسين مسافة الزحف لمنع تتبع السطح، وهو أمر مهم بشكل خاص في البيئات الرطبة أو الملوثة.

يخدم تغليف محول الجهد المصبوب من راتنجات الإيبوكسي أحادي الطور JDZ وظائف حرجة متعددة: فهو يوفر الحماية الميكانيكية لللفات، ويخلق حاجزًا مقاومًا للرطوبة، ويوزع الضغوط الكهربائية بالتساوي في جميع أنحاء الهيكل. وينتج عن ذلك محول ذو قدرة فائقة على تحمل دائرة القصر ومقاومة العوامل البيئية مقارنة بالتصميمات التقليدية المملوءة بالزيت أو النوع الجاف.

الميزات الرئيسية

يشتمل محول الجهد المصبوب من راتنجات الإيبوكسي أحادي الطور JDZ على العديد من الميزات المميزة التي تميزه عن محولات الجهد التقليدية. يركز تصميمه على الموثوقية والدقة والأداء طويل الأمد في البيئات الكهربائية الصعبة.

يمثل نظام تغليف راتنجات الايبوكسي التقدم التكنولوجي الأكثر أهمية للمحولات. يوفر هذا المركب المصمم خصيصًا خصائص عازلة استثنائية مع قوة عازلة نموذجية تتجاوز 20 كيلو فولت / مم. تضمن عملية الصب الانغماس الكامل لجميع المكونات النشطة، مما يؤدي إلى إنشاء نظام عزل خالي من الفراغات يمنع نشاط التفريغ الجزئي حتى في ظل التشغيل المستمر عند الجهد المقدر. تشتمل تركيبة الراتنج على مثبتات للأشعة فوق البنفسجية للتطبيقات الخارجية، مما يحافظ على سلامة العزل على الرغم من التعرض لأشعة الشمس لفترة طويلة.

تعد المتانة الميكانيكية سمة مميزة أخرى لتصميم JDZ. يشكل راتنجات الإيبوكسي غلافًا صلبًا ومقاومًا للصدمات يحمي المكونات الداخلية من الاهتزاز والضغط الميكانيكي والتأثيرات العرضية. يلغي هذا البناء الحاجة إلى حاويات حماية خارجية في العديد من التطبيقات، مما يقلل من أثر التثبيت الإجمالي. تتوافق خصائص مثبطات اللهب المتأصلة في المادة مع المتطلبات الصارمة للسلامة من الحرائق دون الحاجة إلى طلاءات إضافية مقاومة للحريق.

تتضمن ميزات الأداء الكهربائي فقدًا مغناطيسيًا منخفضًا بسبب النوى الفولاذية المصنوعة من السيليكون عالية الجودة والموجهة نحو الحبوب والملفات النحاسية الدقيقة الجرح. يُظهر المحول خصائص استجابة تردد ممتازة، ويحافظ على الدقة عبر نطاق تردد واسع من 15 هرتز إلى 100 هرتز. ويضمن أدائه الحراري التشغيل المستقر عبر درجات الحرارة التي تتراوح من -40 درجة مئوية إلى +70 درجة مئوية، مع تعويض معاملات درجة الحرارة بعناية في التصميم للحفاظ على دقة القياس.

يشتمل المحول على تقنيات متقدمة لتصنيف المجال في تصميمه الطرفي، وذلك باستخدام أقطاب كهربائية مدمجة وخطوط تخفيف الضغط لإدارة توزيع المجال الكهربائي. وهذا يمنع تفريغ الهالة عند نقاط الجهد العالي ويعزز الموثوقية على المدى الطويل. تظل جميع الأجزاء الحية مغلفة بالكامل، مما يؤدي إلى التخلص من التوصيلات ذات الجهد العالي المكشوفة وتحسين السلامة التشغيلية بشكل كبير.

التطبيقات

يجد محول الجهد المصبوب من راتنجات الإيبوكسي أحادي الطور JDZ تطبيقًا واسع النطاق عبر قطاعات متعددة من صناعة الطاقة الكهربائية نظرًا لخصائص أدائه المتنوعة وبنيته القوية.

في مرافق توليد الطاقة، تخدم هذه المحولات أدوارًا حاسمة في قياس مخرجات المولد، ومزامنة الشبكة، وأنظمة الحماية. إنها توفر إشارات جهد دقيقة لأنظمة التحكم في التوربينات ومعدات الإثارة وأجهزة تصحيح معامل القدرة. يسمح تصميمها المدمج بالتركيب في مقصورات المفاتيح الكهربائية ذات المساحة المحدودة بالقرب من المولدات أو المحولات التصاعدية.

تستخدم شبكات النقل والتوزيع محولات JDZ لقياس الإيرادات في المحطات الفرعية ونقاط مراقبة التغذية ومواقع ربط التوليد الموزعة. إنها تتيح قياسًا دقيقًا للجهد لأنظمة SCADA وخوارزميات الكشف عن الأخطاء ومعدات تنظيم الجهد التلقائي. أثبت بناء راتنجات الإيبوكسي قيمته بشكل خاص في أنظمة التوزيع تحت الأرض حيث تكون مقاومة الرطوبة أمرًا بالغ الأهمية.

تستخدم المصانع الصناعية هذه المحولات لأنظمة التحكم في العمليات ومراقبة جودة الطاقة وحماية المعدات. تستفيد الصناعات الثقيلة مثل مصانع الصلب ومصاهر الألومنيوم والمصانع الكيماوية من مقاومة الاهتزازات التي تتميز بها منطقة JDZ ومناعتها ضد بيئات الغبار الموصلة. تتكامل المحولات بسلاسة مع بنوك المكثفات لتصحيح معامل القدرة وبنوك الترشيح التوافقي لتحسين جودة الطاقة.

تشتمل الأنظمة الكهربائية للمباني التجارية على محولات JDZ لقياس الخدمة الرئيسية، وقياس المستأجرين، ومراقبة نظام الطاقة في حالات الطوارئ. خصائصها المقاومة للهب تجعلها مناسبة للتركيب في الغرف الكهربائية دون الحاجة إلى تدابير إضافية للحماية من الحرائق. تقدر مراكز البيانات بشكل خاص دقتها وموثوقيتها لمراقبة استخدام الطاقة والتحكم في نظام UPS.

تستخدم منشآت الطاقة المتجددة، بما في ذلك المزارع الشمسية ومحطات طاقة الرياح، هذه المحولات لقياس الربط البيني للشبكة وحمايتها. إن قدرتها على تحمل درجات الحرارة الواسعة تستوعب التركيب الخارجي في ظروف مناخية مختلفة، في حين أن مقاومتها لرذاذ الملح تجعلها مناسبة لتطبيقات مزارع الرياح الساحلية.

مزايا استخدام راتنجات الايبوكسي في محولات الجهد

يوفر استخدام راتنجات الإيبوكسي في محولات الجهد أحادية الطور JDZ العديد من المزايا التقنية والتشغيلية مقارنة بطرق العزل التقليدية، مما يجعلها الخيار المفضل للتطبيقات الكهربائية الحديثة.

توفر الخصائص العازلة الفائقة لراتنجات الإيبوكسي أداء عزل استثنائي، مع قوة عازلة عادة أكبر من 5 إلى 10 مرات من المواد العازلة التقليدية. وهذا يسمح بتصميمات محولات أكثر إحكاما دون المساس بمتطلبات التخليص الكهربائي. تعمل الطبيعة المتجانسة للراتنج المصبوب على إزالة الواجهات بين المواد العازلة المختلفة، مما يمنع نقاط الضعف العازلة التي قد تؤدي إلى فشل مبكر.

تمثل مقاومة الرطوبة لراتنجات الايبوكسي تحسنا كبيرا مقارنة بأنظمة العزل الورقية أو الزيتية. على عكس المواد القائمة على السليلوز التي تمتص الرطوبة بمرور الوقت، يشكل الإيبوكسي حاجزًا غير منفذ يحافظ على مقاومة عزل ثابتة طوال فترة خدمة المحول. تثبت هذه الخاصية أنها لا تقدر بثمن في البيئات الرطبة أو التطبيقات الخاضعة للتكثيف الدوري.

يعد الاستقرار الميكانيكي ميزة رئيسية أخرى، حيث يشكل الراتنج المعالج مصفوفة صلبة تعمل على تثبيت جميع المكونات الداخلية. وهذا يمنع حركة اللف أثناء أحداث الدائرة القصيرة، وهو وضع فشل شائع في التصميمات التقليدية. يحمي التغليف أيضًا من الغبار والمواد الكيميائية والأجواء المسببة للتآكل التي قد تؤدي إلى تدهور أنظمة العزل الأخرى.

تشمل مزايا الأداء الحراري تبديدًا أفضل للحرارة مقارنةً بالوحدات المملوءة بالزيت وتحملًا فائقًا للدورة الحرارية مقابل التصميمات من النوع الجاف. يمكن تصميم معامل التمدد الحراري لراتنجات الإيبوكسي ليتوافق مع معامل الموصلات المدمجة، مما يقلل من الضغط الحراري أثناء تغيرات الحمل. وهذا يؤدي إلى تحسين استقرار المعلمات الكهربائية على المدى الطويل.

من منظور الصيانة، لا يتطلب محول الجهد المصبوب من راتنجات الإيبوكسي أحادي الطور JDZ أي صيانة روتينية تقريبًا، مما يلغي الحاجة إلى اختبار الزيت الدوري، أو إجراءات التجفيف، أو قياسات مقاومة العزل. يمنع البناء المختوم دخول التلوث ويحافظ على خصائص الأداء المتسقة على مدار عقود من الخدمة.

وتشمل الفوائد البيئية عدم وجود زيت عازل قابل للاشتعال، والحد من مخاطر الحرائق والقضاء على مخاطر تلوث التربة المحتملة. تتوافق تركيبات الإيبوكسي الحديثة مع اللوائح البيئية الصارمة فيما يتعلق بالمركبات العضوية المتطايرة ومحتوى المواد الخطرة.
