محول الجهد المصبوب من راتنجات الايبوكسي أحادي الطور خارجي JDZW

يحتوي محول الجهد المصبوب من راتنجات الإيبوكسي أحادي الطور الخارجي من Ceho على الميزات التالية: راتنجات الإيبوكسي مصبوبة بالكامل بالفراغ: خالية من الفقاعات، ومقاومة للأشعة فوق البنفسجية، ومضادة للشيخوخة، مع تفريغ محلي منخفض. إنها مناسبة للبيئات القاسية مثل الارتفاعات العالية والرطوبة العالية والتلوث الشديد. يدعم الهيكل أحادي الطور طرق توصيل الأسلاك من الطور إلى الأرض (Un/√3) أو من الطور إلى الطور (Un)، وهو مناسب للخطوط الهوائية والمفاتيح المثبتة على الأعمدة والوحدات الرئيسية الحلقية والسيناريوهات الأخرى.

قياس عالي الدقة: يمكن أن تصل دقة الدرجة المترولوجية إلى 0.2 درجة، ودرجة الحماية هي 3P أو 6P، مما يلبي المتطلبات المزدوجة لقياس الطاقة الكهربائية وحماية التتابع.

صمامات مدمجة عالية الجهد (لبعض الموديلات): مثل JDZW-10R، وهي مجهزة بصمامات مزدوجة الطرف A وB، مما يمنع بشكل فعال توسع الأخطاء الداخلية.

التوافق القياسي: يتوافق محول الجهد المصبوب من راتنجات الإيبوكسي أحادي الطور الخارجي JDZW مع المعايير الدولية مثل IEC 61869-3، وIEEE C57.13، وGB20840، ويدعم تطبيقات المشاريع العالمية

البيانات الفنية

● يتوافق المحول مع معايير GB1207-2006،IEC60044-2:2003

● ثلاث مراحل

● التيار الثانوي المقدر 5A أو 1A

● درجة الحرارة المحيطة  -5 درجة مئوية ～ +50 درجة مئوية

11. إن المخرجات المقدرة وفئة الدقة النسبية هي خيار واحد فقط.

2. إذا تجاوزت بيانات المستخدم النطاق المذكور أعلاه، فقد نحتاج إلى إجراء مفاوضات محددة.

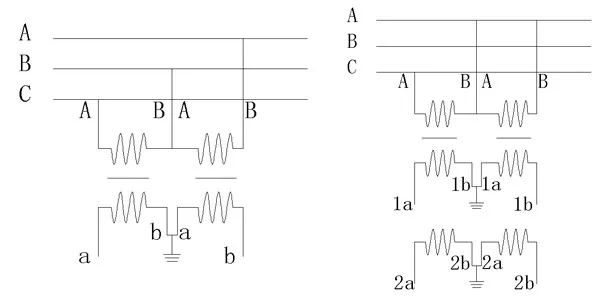

مخطط الأسلاك

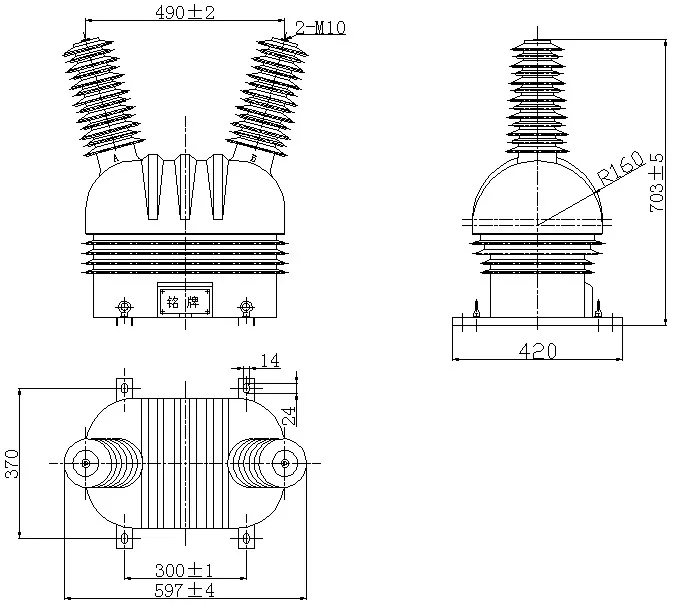

الأبعاد الشاملة
