فهم سريع: ما هي التقنيات الأساسية وأساسيات التطبيقات للمفاتيح الكهربائية ذات الجهد المنخفض؟

المفاتيح الكهربائية ذات الجهد المنخفض هي المعدات الأساسية في أنظمة إمدادات الطاقة وتوزيعها الحديثة، وتستخدم بشكل رئيسي لتوزيع الطاقة، والتحكم في الدوائر، وحماية الزائد، وحماية ماس كهربائى، وحماية تسرب الأرض ومراقبة الطاقة. يتم تطبيقه على نطاق واسع في المصانع والمباني ومراكز البيانات والمستشفيات ومراكز التسوق والهندسة البلدية وغيرها من المجالات. تتميز بالهيكل المدمج، السلامة والموثوقية العالية، الصيانة المريحة والذكاء العالي، إنها المعدات الرئيسية لضمان التشغيل المستقر لأنظمة الطاقة. تقدم هذه المقالة بشكل كامل النقاط الفنية الأساسية للمفاتيح الكهربائية ذات الجهد المنخفض من حيث الهيكل والمعلمات والأداء والاختيار والتطبيق.

1. المكونات الرئيسية لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض

تتبنى مجموعة المفاتيح الكهربائية النموذجية ذات الجهد المنخفض أهيكل عزل مستقل بثلاثة أقسام لزيادة السلامة والموثوقية وقابلية الصيانة:

أ.حجرة الكسارة: مرتبة رأسياً، قادرة على حمل قواطع دوائر متعددة؛ يتم فصل كل دائرة بشكل مستقل دون تدخل.

ب.مقصورة الحافلة: تقع خلف حجرة الكسارة ومعزولة عن طريق أقسام عازلة لمنع انتشار الخطأ بشكل فعال.

ج.حجرة الكابلات: يقع في الجزء الخلفي أو الأمامي من الخزانة، وهو ملائم لتوصيل الكابلات وصيانتها، مع مساحة واسعة وأسلاك موحدة.

حسب أسلوب التشغيل والصيانة:

د.يمكن الوصول إليها من الخلف: هيكل قياسي تقليدي مع مساحة صيانة كبيرة.

ه.يمكن الوصول إليها من الأمام: يمكن تركيبه على الحائط، وعمق أصغر، وموفر للمساحة.

تصميم المقصورة المستقلة يتجنب الاتصال العرضي بالأجزاء الحية أثناء الصيانة، ويحد من نطاق خطأ القوس، ويحسن بشكل كبير سلامة المعدات والأفراد.

2. المعلمات ذات التصنيف الرئيسي

3. مؤشرات الأداء الكهربائي الأساسية

a. ماس كهربائى يتحمل التصنيف الحالي (SCCR)

الحد الأقصى لتيار الدائرة القصيرة الذي يمكن لمجموعة المفاتيح الكهربائية تحمله بأمان في وقت قصير أثناء حدوث خطأ، والذي يحدد مقاومة الدائرة القصيرة للمعدات وهو ضمان مهم للتشغيل الآمن.

b. وقت قصير يتحمل التصنيف الحالي

تيار الدائرة القصيرة الذي يمكن أن تتحمله مجموعة المفاتيح الكهربائية دون تشوه أو تلف خلال فترة زمنية محددة (عادة 1 ثانية أو 0.5 ثانية)، مما يضمن عدم انهيار النظام تحت ظروف الخطأ.

c. تصنيف المقاطعة

الحد الأقصى لتيار العطل الذي يمكن لقاطع الدائرة قطعه بأمان. يجب أن يكون أكبر من تيار الدائرة القصيرة المتوقع للنظام، وإلا فإنه سوف يسبب انفجار أو حريق.

d. تصنيف حماية الدخول (تصنيف IP)

· IP30: يمنع ملامسة الإصبع للأجزاء الحية

· IP40: يمنع دخول الأجسام الغريبة التي يبلغ قطرها ≥1 مم

· IP54: مقاوم للغبار ومقاوم للرذاذ، ومناسب للبيئات الرطبة والمتربة

e. حد ارتفاع درجة الحرارة

وفقًا للمعايير الوطنية، يجب ألا يتجاوز ارتفاع درجة حرارة مجموعة المفاتيح الكهربائية في ظل التشغيل طويل الأمد عند التيار المقنن الحد، مما يضمن استقرار العزل وعمر الخدمة الطويل.

4. النقاط الفنية الأساسية للمفاتيح الكهربائية ذات الجهد المنخفض

(1).هيكل مجلس الوزراء وتكنولوجيا التقسيم

تعتمد ثلاث حجرات معزولة مستقلة: حجرة الكسارة، وحجرة الناقل، وحجرة الكابلات، مما يمنع بشكل فعال انتشار القوس ويحسن سلامة التشغيل والصيانة.

(2)تقنية تحمل الدائرة القصيرة وتقنية التحمل لفترة قصيرة

مُجهز بمقاومة قوية للدائرة القصيرة، ويتوافق بشكل صارم مع SCCR وتيار الصمود لفترة قصيرة لضمان عدم حدوث تشوه، أو إزاحة الحافلة أو انهيار النظام تحت الأعطال.

(3)تقنية انقطاع قواطع الدائرة والتنسيق الانتقائي

قدرة الكسر تلبي الحد الأقصى لتيار خطأ النظام. يتم تحقيق الانتقائية الإقليمية من خلال التأخير لفترة قصيرة وتنسيق الحماية الفوري، مما يحد من انقطاع التيار إلى الدائرة المعطوبة فقط.

(4)تصميم نظام بسبار والتحكم في ارتفاع درجة الحرارة

تخطيط بسبار منخفض المقاومة، منخفض الخسارة، عالي التبديد للحرارة للتحكم الصارم في ارتفاع درجة حرارة التشغيل على المدى الطويل، مما يضمن السعة الحالية وعمر العزل واستقرار المعدات.

(5)تكنولوجيا الحماية والقياس المتكاملة

يدمج الحمل الزائد، والدائرة القصيرة، والتسرب الأرضي، والجهد الزائد، والجهد المنخفض، وفقدان الطور، وحماية القوس، مع أجهزة قياس ذكية وأجهزة استشعار للسلامة الشاملة.

(6)التكنولوجيا الذكية والرقمية

يدعم المراقبة عبر الإنترنت، والتحكم عن بعد، والإنذار المسبق للخطأ، وإحصاءات الطاقة وشبكات الاتصالات، والترقية إلى التشغيل السحابي الذكي وغير المراقب.

(7)حماية الدخول والقدرة على التكيف البيئي

يفي بدرجات الحماية IP30-IP54، ويتكيف مع الرطوبة والغبار والتآكل وبيئات درجات الحرارة العالية والمنخفضة لتحسين التنوع والمتانة.

(8)تصميم معياري وموحد

تعمل الوحدات المعيارية والواجهات القياسية والتوسع المرن على تقليل وقت الإنتاج والتركيب والتشغيل وتقليل التكاليف الإجمالية.

5. وظائف الحماية

تم تجهيز المفاتيح الكهربائية ذات الجهد المنخفض بوسائل حماية متعددة لضمان سلامة النظام:

l حماية الزائد

l حماية فورية من ماس كهربائى

l ماس كهربائى حماية تأخير وقت قصير

l خطأ أرضي / حماية تسرب الأرض

l حماية من الجهد الزائد والجهد المنخفض

l فقدان المرحلة وحماية تسلسل المرحلة

l كشف خطأ القوس (AFD)

l توفر المفاتيح الكهربائية الذكية المتقدمة أيضًا ما يلي:

l مراقبة درجة الحرارة عبر الإنترنت

l مراقبة التفريغ الجزئي

l تحليل جودة الطاقة

l إنذار خطأ عن بعد

6. الأنواع الهيكلية الشائعة

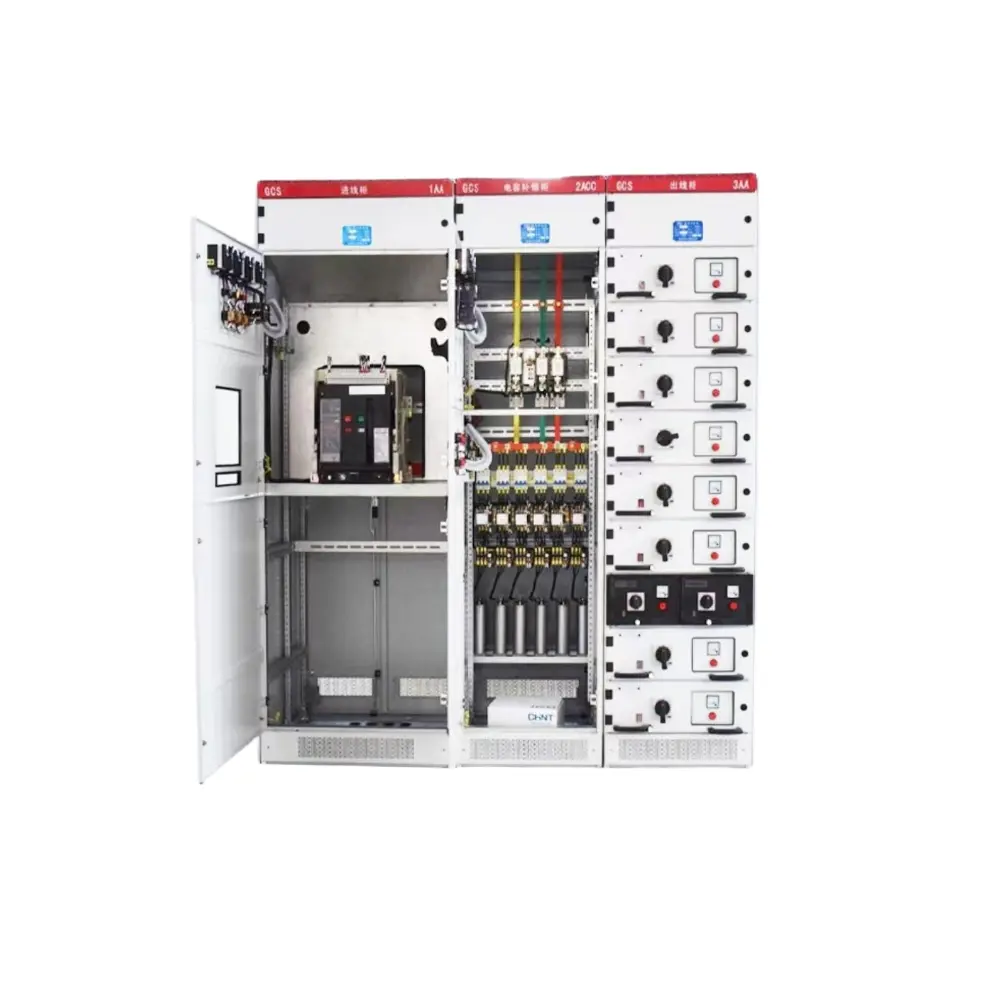

المفاتيح الكهربائية من النوع الثابت

هيكل بسيط، تكلفة منخفضة، موثوقية عالية، مناسب لسيناريوهات توزيع الطاقة العامة.

المفاتيح الكهربائية من نوع الدرج

كل دائرة عبارة عن درج مستقل. يمكن إجراء الصيانة عن طريق سحب درج واحد دون انقطاع التيار الكهربائي، دون التأثير على الدوائر الأخرى. مثالية للمستشفيات ومراكز البيانات وخطوط الإنتاج التي تتطلب موثوقية عالية.

المفاتيح الكهربائية من النوع القابل للسحب

يمكن سحب قاطع الدائرة الرئيسي بالكامل لإجراء صيانة أكثر أمانًا وسرعة.

7. الاختلافات بين المفاتيح الكهربائية ذات الجهد المنخفض ولوحات المفاتيح الكهربائية

مجموعة المفاتيح الكهربائية: قواطع دوائر مغلقة بالكامل ومعزولة بالمقصورات وقابلة للسحب، وتتحمل 30 دورة لفترة قصيرة، وتدعم التنسيق الانتقائي، وسلامة أعلى.

لوحة المفاتيح: هيكل مفتوح، قواطع دوائر ثابتة، مقاومة لمدة قصيرة لمدة 3 دورات فقط، تكلفة أقل.

تعد مجموعة المفاتيح الكهربائية أكثر ملاءمة للأحمال الواردة الرئيسية والوصلات والأحمال المهمة؛ تستخدم لوحات المفاتيح لتوزيع الطاقة الطرفية.

8. المفاتيح الكهربائية الذكية ذات الجهد المنخفض

المفاتيح الكهربائية الذكية تدمج:

① قواطع دوائر ذكية

② أجهزة استشعار التيار / الجهد / درجة الحرارة

③ أجهزة الحماية المعتمدة على المعالجات الدقيقة

④ أدوات إدارة الطاقة

⑤ اتصالات 4G / واي فاي / إيثرنت

وهو يدعم:

① المراقبة والتحكم عن بعد

② إحصاءات استهلاك الطاقة وتحليلها

③ خطأ في الإنذار المسبق والتسجيل التلقائي

④ الربط مع أنظمة توزيع الطاقة الذكية

إنه تكوين قياسي للمصانع الذكية والمباني الذكية ومراكز البيانات.

9. حالات التطبيق النموذجية

l مصانع تصنيع السيارات الكبرى

يوفر توزيع الطاقة الرئيسي والتحكم في المحركات لورش الختم واللحام والطلاء والتجميع. تعمل مجموعة المفاتيح الكهربائية الذكية من نوع الدرج على تمكين الصيانة بدون توقف وتحديد موقع الخطأ بدقة، مما يضمن استمرارية الإنتاج على مدار الساعة طوال أيام الأسبوع.

l مراكز البيانات الكبيرة (المستوى الرابع)

يعتمد توزيع الطاقة الزائدة عن الحاجة بحافلة مزدوجة، ويدعم مصدر طاقة الخزانة عالي الكثافة من خلال التبديل على مستوى المللي ثانية. تصل نسبة توافر النظام إلى 99.999%، وهي مثالية للتشغيل المتواصل على مدار 24 ساعة طوال أيام الأسبوع.

l المجمعات التجارية الكبرى ومراكز التسوق

توزيع الطاقة للإضاءة والتكييف والمصاعد ومكافحة الحرائق ودوائر المحلات التجارية. تعمل المراقبة الذكية للحلقة وإحصائيات استهلاك الطاقة على تحسين إدارة الطاقة وتقليل تكاليف التشغيل.

l محطات المياه الحضرية ومحطات معالجة مياه الصرف الصحي

يعمل على تشغيل المضخات والمراوح والشبكات وأنظمة الجرعات في البيئات الرطبة والمتربة. تضمن الحماية الكاملة التشغيل المستقر لإمدادات المياه البلدية ومعالجة مياه الصرف الصحي.

l مستشفيات ومراكز طبية من الدرجة الأولى

يوفر توزيعًا موثوقًا للغاية للطاقة المزدوجة لغرف العمليات ووحدات العناية المركزة والمختبرات ومراكز التصوير. يضمن التبديل بدون انقطاع السلامة الطبية.

l محطات الطاقة الكهروضوئية وطاقة الرياح

يستخدم للتقاء العاكس والتحكم المتصل بالشبكة وتوزيع الطاقة لتخزين الطاقة، وهو مناسب للبيئات الخارجية القاسية مع حماية السلامة الكاملة.

l المطارات ومراكز النقل بالسكك الحديدية

يضمن توفير طاقة موثوقة للغاية للمحطات الطرفية وأنظمة الأمان وإصدار التذاكر والإضاءة. يضمن التبديل التلقائي ثنائي الطاقة تشغيل مركز النقل دون انقطاع.

l المجتمعات السكنية والذكية الشاهقة

يستخدم في بناء توزيع الطاقة والإضاءة العامة ومكافحة الحرائق والمصاعد وأكوام الشحن. يعمل الهيكل المدمج والحماية الكاملة على تحسين جودة طاقة المجتمع.

10. حجم السوق واتجاهات التنمية

حجم السوق

السوق العالمية: حوالي 54-56 مليار دولار أمريكي في عام 2025، ومن المتوقع أن تتجاوز 83 مليار دولار أمريكي بحلول عام 2032، بمعدل نمو سنوي مركب يتراوح بين 6% و7%.

سوق الصين: حوالي 169 مليار يوان صيني في عام 2025، بمعدل نمو 7.8% على أساس سنوي؛ تعد الصين أكبر سوق منفردة في العالم، حيث تمثل أكثر من 21% من الحصة العالمية.

السائقين الرئيسيين: أنظمة الطاقة الجديدة، ومراكز البيانات، والطاقة الجديدة، والتصنيع الذكي، والبنية التحتية الحضرية، وشحن المركبات الكهربائية.

اتجاهات التنمية

الذكاء يصبح معيارا

يتم اعتماد القواطع الذكية، وأجهزة الاستشعار، وإنترنت الأشياء، والمراقبة السحابية، والإنذار المسبق للأخطاء، والتشغيل والصيانة عن بعد على نطاق واسع، والتحول من "الحماية السلبية" إلى "التنبؤ النشط".

زيادة الموثوقية وترقية السلامة

أصبحت حماية القوس ومراقبة التفريغ الجزئي ومراقبة ارتفاع درجة الحرارة والتنسيق الانتقائي أمرًا ضروريًا؛ تصنيف IP أعلى ومقاومة أقوى للدائرة القصيرة.

صديقة للبيئة وموفرة للطاقة

حافلات ومكونات منخفضة الخسارة وعالية الكفاءة، ومواد منخفضة الكربون وعمليات صديقة للبيئة، تتوافق مع أهداف الحياد الكربوني.

حصة أعلى من الأنواع ذات الأدراج/القابلة للسحب

النمو السريع في الصناعة ومراكز البيانات والمستشفيات وما إلى ذلك، مما يدعم الصيانة بدون توقف ويضمن إمدادات الطاقة المستمرة.

التكيف العميق مع الطاقة الجديدة

حلول خاصة للطاقة الكهروضوئية، وطاقة الرياح، وتخزين الطاقة، وشحن المركبات الكهربائية، مع مقاومة الشحن الخلفي، وحماية الجهد الزائد، والتحكم المتصل بالشبكة.

وحدات، موحدة، مدمجة

تركيب أسرع، ومساحة أصغر، وتوسعة مرنة لإمدادات الطاقة عالية الكثافة، والتسليم السريع.

خاتمة

باعتبارها المعدات الأساسية لأنظمة توزيع الطاقة ذات الجهد المنخفض، فإن التصميم الهيكلي وتكوين الحماية وعملية التصنيع لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض تؤثر بشكل مباشر على موثوقية مصدر الطاقة وسلامة المعدات وسلامة الموظفين. مدفوعة باتجاهات الذكاء والتخضير والموثوقية العالية والنموذجية، ستحافظ الصناعة على نمو مطرد. وسوف تصبح القدرات المتطورة والعالمية ذات العلامات التجارية قدرة تنافسية رئيسية. يمكن أن يؤدي اختيار مجموعة المفاتيح الكهربائية عالية الجودة والموثوقة إلى تحسين استقرار أنظمة توزيع الطاقة بشكل فعال، وتقليل مخاطر الأعطال، وتوفير دعم قوي للطاقة الآمنة والمستقرة

الأسئلة الشائعة

1. أين يتم استخدام المفاتيح الكهربائية ذات الجهد المنخفض بشكل رئيسي؟

يتم استخدامه في المصانع والمناطق السكنية ومراكز التسوق والمستشفيات ومراكز البيانات والمشاريع البلدية لتوزيع الطاقة والتحكم فيها وحمايتها.

2.ما هي الأنواع الهيكلية الرئيسية?

يتم اختيار النوع الثابت، ونوع الدرج، والنوع القابل للسحب، بناءً على متطلبات الموثوقية.

3.ماذا يعني تصنيف IP؟

IP30/IP40 للبيئات الداخلية العادية؛ IP54 مقاوم للغبار والرذاذ، ومناسب للمواقع الرطبة والمتربة.

4.ما هو التنسيق الانتقائي؟فقط الكسارة الأقرب إلى الخطأ هي التي تنطلق، مما يتجنب انقطاع التيار الكهربائي على نطاق واسع ويحسن موثوقية الإمداد.

5.ما هي مزايا المفاتيح الكهربائية الذكية؟

المراقبة عن بعد، والإنذار المسبق للخطأ، وإحصاءات الطاقة، والتسجيل التلقائي، والتشغيل الذكي وغير المراقب.

6. هل يمكن تخصيص المفاتيح الكهربائية؟

نعم، نحن ندعم تخصيص التيار والجهد والدوائر والوظائف والحجم ومستوى الحماية.

7. ما هو وقت التسليم؟

7-15 يومًا للمنتجات القياسية؛ 15-30 يومًا للمشاريع المخصصة.
