ما هو التحليل الفني للمحطات الفرعية من النوع الصندوقي في أوروبا والولايات المتحدة والصين؟

من وجهة نظر المهندسين الكهربائيين، تمثل المحطات الفرعية الحاوية على الطراز الأوروبي والأمريكي والصيني (على الطراز الصيني) ثلاثة أساليب فنية متميزة تعتمد على معايير الشبكة المختلفة والبيئات الجغرافية ومتطلبات السوق. تكمن الاختلافات الأساسية في أربعة أبعاد رئيسية: التكامل الهيكلي، وتكوينات الحماية، وتصميم الإدارة الحرارية، وأنظمة التقييس. تؤدي هذه الاختلافات إلى سيناريوهات تطبيق متميزة ومسارات تطورية.

تعطي المحطات الفرعية ذات النمط الأمريكي الأولوية للاكتناز والفعالية من حيث التكلفة لتمكين النشر على نطاق واسع؛ ومن ناحية أخرى، تؤكد المحطات الفرعية الأوروبية على الأداء البيئي المتقدم والتصميمات المتكاملة الممتعة من الناحية الجمالية؛ في حين أن المحطات الفرعية الصينية غالبا ما تتبنى حلولا هجينة عملية تعمل على موازنة الاختلافات بين الاثنين من حيث التكامل والتكلفة والتصميم. تؤثر هذه الاختلافات تأثيرًا عميقًا على الحجم، والتركيب الهيكلي، والتصميم الداخلي، وتكوين المعدات الرئيسية، وميزات السلامة، وطرق التركيب والصيانة، وفي النهاية مدى ملاءمة المحطات الفرعية لتطبيقات محددة.

يقدم ما يلي تحليلًا متعمقًا من ثلاث وجهات نظر: التفاصيل الفنية وسيناريوهات التطبيق والاتجاهات المستقبلية.

I. مقارنة متعمقة للتفاصيل الفنية الأساسية لثلاثة أنواع رئيسية منمحطات فرعية من النوع الصندوقي

1. الأوروبيةمحطات فرعية من النوع الصندوقي (على الطراز الأوروبيمحطات فرعية من النوع الصندوقيومعايير الاتحاد الأوروبي/اللجنة الكهروتقنية الدولية)

التعريف الأساسي: متوافقة مع معايير IEC 62271-202 وIEC 61330، تتميز هذه المحطات الفرعية بهيكل معياري مستقل مكون من ثلاثة أقسام وتمثل الشكل السائد عالميًا لـ "محطات فرعية من النوع الصندوقي".

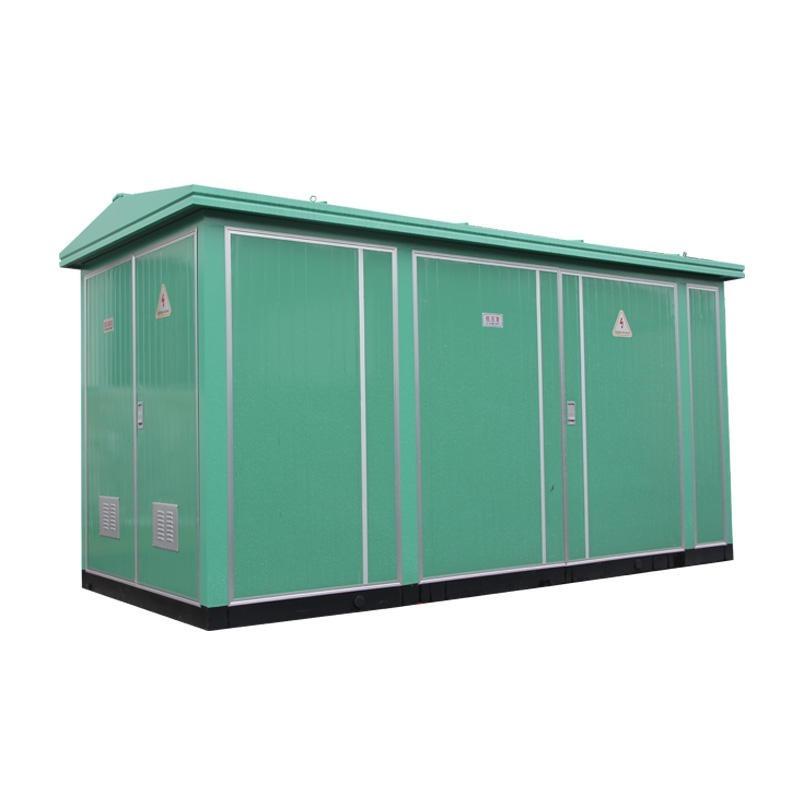

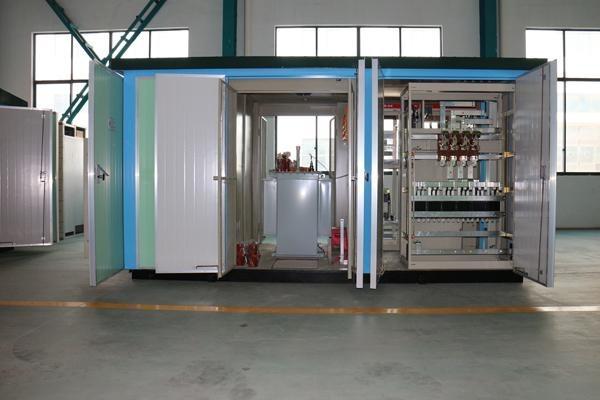

(1) الهيكل والتخطيط

· ثلاث حجرات مستقلة تماماً: حجرة الجهد العالي، وحجرة المحولات، وحجرة الجهد المنخفض مفصولة بالكامل عن طريق فواصل معدنية، وتشكل "目" أو "品"تخطيط الشكل.

· الغلاف والحماية: صفائح فولاذية مزدوجة الطبقة مع طبقة عازلة من مادة البولي يوريثين. تصنيف الحماية IP54 – IP55؛ قدرات قوية ضد الغبار، والماء، ومكافحة التكثيف.

· متطلبات الأساس: يتطلب خندق كابل قياسي، وأساس مستقل، وممر وصول محجوز للصيانة (≥800 مم).

(2) تكوين المكونات الأساسية

· جانب الجهد العالي: يتضمن التكوين القياسي الوحدات الرئيسية الحلقية SF6 أو مجموعة المفاتيح الكهربائية المعزولة بالهواء، والمتكاملة مع مفاتيح فصل الحمل، ومفاتيح العزل، ومفاتيح التأريض، ومانعات التيار المفاجئ، التي تتميز بخمسة أقفال تعشيقية للوقاية.

· المحولات: محولات النوع الجاف من سلسلة SCB بشكل أساسي (صب راتنجات الإيبوكسي)، بسعات تتراوح من 50 كيلو فولت أمبير إلى 2500 كيلو فولت أمبير؛ تبريد الهواء القسري (التحكم في درجة الحرارة + المراوح المحورية).

· جانب الجهد المنخفض: مجموعة المفاتيح الكهربائية القابلة للسحب، بما في ذلك قواطع الدائرة الإطارية، وتعويض المكثف الذكي، والعدادات الذكية، ووحدات الحماية من زيادة التيار، مما يوفر قابلية توسع استثنائية.

· نظام الحماية: يوفر جانب الجهد العالي "مفتاح التحميل + المصهر" أو حماية قاطع الدائرة (التيار الزائد، واللحظية، والحمل الزائد، والخطأ الأرضي)؛ يتميز الجانب ذو الجهد المنخفض بحماية التوزيع الشاملة.

(3) الخصائص التقنية الرئيسية

· السلامة: مقصورات مستقلة ذات قدرة قوية على عزل خطأ القوس الكهربائي (تصنيف تحمل القوس الداخلي 20 كيلو أمبير/0.5 ثانية).

· قابلية الصيانة: يمكن إلغاء تنشيط كل وحدة بشكل مستقل لأغراض الصيانة؛ يمكن إجراء الصيانة الجانبية ذات الجهد المنخفض دون انقطاع التيار الكهربائي.

· الخسائر وكفاءة الطاقة: المحولات من النوع الجاف مقاومة للحريق، وخالية من التسرب، ومنخفضة الضوضاء، ولكن خسائرها في حالة عدم التحميل أعلى قليلاً من تلك المحولات المملوءة بالزيت.

· الحجم: الأكبر من حيث الحجم لنفس السعة، ما يقرب من 1.5 إلى 3 مرات من الوحدات ذات الطراز الأمريكي.

2. النمط الأمريكيمحطة فرعية من نوع الصندوق (على الطريقة الأمريكيةمحطة فرعية من نوع الصندوق، معايير IEEE/ANSI)

التعريف الأساسي: يتوافق مع معايير IEEE C57.12.25 وANSI C84.1؛ يتميز ببنية حاوية مشتركة متكاملة للغاية، تُعرف أيضًا باسم "المحول المشترك (ZGS)."

(1) الهيكل والتخطيط

· الخزان المشترك المتكامل: لا يوجد حجرة منفصلة للجهد العالي؛ يتم غمر مفتاح التحميل عالي الجهد والصمامات ومغير الصنبور وقلب المحول في نفس خزان الزيت.

· تصميم بدون زيت: يتميز ببنية "فجوة الزيت + الهواء" محكمة الغلق بالكامل، مع تعرض الخزان والمبرد مباشرة لتبديد الحرارة.

· الغلاف والحماية: لوح فولاذي أحادي الطبقة، تصنيف الحماية IP34D – IP44، مع التركيز على الحماية ضد الغبار والأجسام الغريبة الصلبة.

· متطلبات التأسيس: أساس منصة بسيط. لا حاجة لخندق الكابل؛ اتصالات المكونات الإضافية للكابل المباشر.

(2) تكوين المكونات الأساسية

· جانب الجهد العالي: قابس كابل من نوع الكوع + مصهر إضافي + مفتاح تحميل؛ معزولة بالكامل، ومحمية بالكامل، وآمنة للمس، ومبسطة إلى أقصى حد.

· المحول: محول مغمور بالزيت مغلق بالكامل، بقدرة 315 كيلو فولت أمبير - 1600 كيلو فولت أمبير؛ يعمل زيت المحولات كوسيط عازل وتبريد.

· جانب الجهد المنخفض: خزانة قاطع دائرة مدمجة ذات علبة مقولبة مع تكوين حماية مبسط (الحمل الزائد، الدائرة القصيرة، الجهد المنخفض).

· نظام الحماية: صمامات الجهد العالي تحمي من أعطال المحولات الداخلية. قواطع الدائرة المقولبة ذات الجهد المنخفض تحمي الخط ؛ لا توجد أجهزة حماية التتابع.

(3) الخصائص التقنية الرئيسية

· الاكتناز: الحد الأدنى من الحجم، مع مساحة تتراوح من 1/4 إلى 1/3 من الوحدات ذات النمط الأوروبي، وتكلفة أقل بنسبة 15% إلى 20%.

· قابلية التثبيت: "التوصيل والتشغيل"؛ وقت التركيب هو ثلث وقت التركيب للوحدات ذات النمط الأوروبي فقط.

· تبديد الحرارة: التبريد في الهواء الطلق. سعة تحميل زائدة عالية (تسمح بتحميل زائد مرتين لمدة ساعتين).

القيود: تتطلب الصيانة انقطاعًا كاملاً للتيار الكهربائي؛ تكون المكونات ذات الجهد العالي مغمورة بالزيت، مما يجعل إصلاحات ما بعد الفشل معقدة وعرضة للتسرب.

3. الصينيةمحطات فرعية من النوع الصندوقي (النمط الصيني / أسلوب هواشيمحطات فرعية من النوع الصندوقي، غيغابايت قياسي)

التعريف الأساسي: الجمع بين النمطية الأوروبية والاكتناز الأمريكي، تتوافق هذه المحطات الفرعية مع GB/T 17467-2020 (الجهد العالي/الجهد المنخفضمحطات فرعية من النوع الصندوقي) وتتميز ببنية محلية ومعدلة مكونة من ثلاثة أقسام.

(1) الهيكل والتخطيط

· ثلاث حجرات مستقلة ولكنها مدمجة: حجرات الجهد العالي، والمحول، والجهد المنخفض منفصلة ولكنها تتميز بأبعاد منخفضة (تقع بين المعايير الأوروبية والأمريكية).

· التخطيط الأمثل: بشكل أساسي “目"تخطيط طولي على شكل صف واحد (متوافق مع متطلبات التوافق الكهرومغناطيسي IEEE)، تم تكييفه مع معايير تركيب شبكة الطاقة الصينية.

· الغلاف والحماية: لوح فولاذي مزدوج الطبقة، IP44-IP54، مقاومة معززة للتآكل، مقاومة زلزالية (مصممة للكثافة الزلزالية IX)، ومقاومة درجات الحرارة العالية (-25 درجة مئوية إلى +40 درجة مئوية).

(2) تكوين المكونات الأساسية (الترجمة المحسنة)

· جانب الجهد العالي: يتضمن التكوين القياسي الوحدات الرئيسية الحلقية المعزولة بالهواء/SF6 المنتجة محليًا، والمتوافقة مع حلول قواطع الدائرة الأوروبية وحلول سدادات الكوع الأمريكية.

· المحولات: اختيار الطرازات الجافة أو المغمورة بالزيت (SCB14/S15، كفاءة الطاقة من الفئة 1)؛ قدرة معززة على تحمل الدائرة القصيرة (10 كيلو فولت/25 كيلو أمبير/3 ثانية، بما يتجاوز معيار اللجنة الكهروتقنية الدولية (IEC) البالغ 20 كيلو أمبير/2 ثانية).

· جانب الجهد المنخفض: التوزيع الذكي المتكامل للطاقة، والتعويض التلقائي للطاقة التفاعلية، والتخفيف التوافقي، والمراقبة عن بعد، والمصممة خصيصًا لتلبية متطلبات التشغيل الآلي لشبكة التوزيع في الصين.

· نظام الحماية: حماية مزدوجة زائدة عن الحاجة، مع صمامات عالية الجهد + قواطع دوائر كحماية احتياطية؛ مجهزة بميزات الحماية غير الكهربائية مثل درجة الحرارة الزائدة والغاز وتخفيف الضغط.

(3) الخصائص التقنية الرئيسية

· القدرة على التكيف: متوافقة تمامًا مع شبكات التوزيع الصينية بقدرة 10 كيلو فولت/20 كيلو فولت، ومستويات الدائرة القصيرة، وتكوينات التأريض.

· فعالية التكلفة: تكلفة أقل من التصاميم الأوروبية، وموثوقية أعلى من التصاميم الأمريكية.

· الذكاء: المراقبة القياسية لإنترنت الأشياء (القياس عن بعد، والتحكم عن بعد، والتحكم عن بعد)، تدعم بروتوكول IEC 61850.

مقارنة المعايير الفنية لثلاث محطات فرعية رئيسية من النوع الصندوقي

ثانيا. المطابقة الدقيقة لسيناريوهات التطبيق (معايير الاختيار لمهندسي الكهرباء)

1. سيناريوهات التطبيق للنمط الأوروبيمحطات فرعية من النوع الصندوقي

معايير الاختيار الأساسية: الموثوقية العالية والسلامة العالية وقابلية التوسع القوية والاستدامة البيئية كأولوية

· مراكز المدن / المباني المميزة: المجمعات التجارية، المباني الشاهقة، مناطق الأعمال المركزية (السلامة من الحرائق، انخفاض مستوى الضجيج، تكامل المناظر الطبيعية).

· الأحمال الصناعية / عالية الموثوقية: مراكز البيانات، التصنيع الدقيق، النقل بالسكك الحديدية، المستشفيات (إمدادات الطاقة دون انقطاع، الصيانة دون انقطاع التيار الكهربائي).

· تكامل شبكات الطاقة المتجددة: محطات فرعية لزيادة طاقة الرياح/الخلايا الكهروضوئية (التخفيف التوافقي، تعويض الطاقة التفاعلية، المراقبة الذكية).

· المناطق الحساسة بيئياً: المدارس، المناطق السكنية، المناطق السياحية (لا يوجد تسرب للنفط، العزل الجاف).

2. سيناريوهات التطبيق بالنسبة للولايات المتحدةمحطات فرعية من النوع الصندوقي

معايير الاختيار الأساسية: التكلفة المنخفضة، والنشر السريع، والمساحة المحدودة للغاية

· شبكة الطاقة في أمريكا الشمالية: شبكات التوزيع المحلية في الولايات المتحدة وكندا (الامتثال للمعايير).

· تجديد المناطق السكنية القديمة: نقاط نهاية الشبكة الحضرية ذات المساحة المحدودة ودورات البناء القصيرة.

· إمدادات الطاقة المؤقتة / الطارئة: مواقع البناء، المعارض التجارية، الإغاثة في حالات الكوارث (التوصيل والتشغيل، القابلة للنقل).

· شبكات المناطق الريفية / الضواحي: المناطق ذات كثافة التحميل المنخفضة، وأنصاف أقطار العرض الكبيرة، وقدرات التشغيل والصيانة المحدودة.

3. سيناريوهات التطبيق للغة الصينيةمحطات فرعية من النوع الصندوقي

معايير الاختيار الأساسية: التوافق مع شبكة الطاقة الصينية، والفعالية العالية من حيث التكلفة، والتشغيل والصيانة الذكية

· شبكات التوزيع الحضرية والريفية في الصين: المجتمعات السكنية الجديدة، والمجمعات الصناعية، والمرافق العامة البلدية (معيار 10 كيلو فولت، ومطابقة مستوى الدائرة القصيرة).

· ترقيات أتمتة شبكة التوزيع: تغطية كاملة لـ "ثلاثة أجهزة تحكم عن بعد" (القياس عن بعد، الإشارات عن بعد، التحكم عن بعد)، وعقد الشبكة الذكية.

· "البنية التحتية الجديدة": محطات الجيل الخامس الأساسية، ومجموعات محطات الشحن، ومحطات توليد الطاقة لتخزين الطاقة (واجهات متكاملة لتخزين الحمل والمصدر والشبكة).

· التصدير/الحزام والطريق: تم تكييفه للأسواق في جنوب شرق آسيا والشرق الأوسط وأفريقيا ومناطق أخرى ذات معايير مختلطة من IEC وGB.

ثالثا. اتجاهات التنمية المستقبلية (الاتجاهات التطورية لمسارات التكنولوجيا الرئيسية الثلاثة)

1. الاتجاهات العالمية المشتركة (الترقيات المشتركة بين جميع المسارات الثلاثة)

(1) منخفض الكربون وكفاءة عالية في استخدام الطاقة

· ترقيات إلزامية لكفاءة الطاقة: ابتداءً من عام 2026، ستكون معايير كفاءة الطاقة من المستوى الأول إلزامية في الأسواق العالمية الكبرى (تقليل خسائر عدم التحميل بنسبة 40%).

· بدائل العزل الصديقة للبيئة: عدم استخدام غاز SF6 (استبداله بالهواء الجاف، وN₂، والغازات الصديقة للبيئة)؛ تم استبدال الزيت المعدني بزيت نباتي استر طبيعي.

· اعتماد واسع النطاق للسبائك غير المتبلورة: خسائر عدم التحميل تقل بنسبة 70% إلى 80% عن المواد التقليدية. نسبة الاختراق في شبكة الدولة تصل إلى 50% بحلول عام 2030

(2) الذكاء العالي (AIoT)

· حوسبة الحافة + التوائم الرقمية: مراقبة الحالة في الوقت الفعلي، والتنبؤ بالأخطاء (الدقة > 95%)، والتشخيص عن بعد، والتوليد الآلي لتقارير التشغيل والصيانة.

·الامتثال الكامل للمعيار IEC 61850: وظيفة التوصيل والتشغيل، وإمكانية التشغيل البيني المحسنة، والتكامل السلس مع أنظمة إرسال الشبكة الذكية.

· 5G + IoT: جهاز التحكم عن بعد، واكتشاف القوس الكهربائي، وتنبيهات درجة الحرارة الزائدة، وتحليل استهلاك الطاقة؛ تصبح العملية بدون طيار قياسية.

(3) التكامل والتصنيع المسبق

· "التكامل متعدد الأقسام": وحدات مسبقة الصنع تدمج المحطات الفرعية وتخزين الطاقة والطاقة الكهروضوئية ومحطات الشحن، مما يقلل من البصمة بنسبة 30٪ إضافية.

· تصميم وحدات البناء: تعمل الوحدات القياسية والتجميع المسبق في المصنع وعدم وجود أسلاك في الموقع على تقليل وقت التثبيت إلى يوم واحد.

2. التطور المتباين لثلاثة خطوط إنتاج رئيسية

(1) مجموعة المفاتيح الكهربائية الأوروبية: السلامة المطلقة + عدم الكربون الأخضر

· حماية معززة للقوس الداخلي (انقراض القوس ≥0.1 ثانية)، ومقاومة الانفجار، وتقييمات مقاومة الحريق.

· السلسلة بأكملها خالية من الزيوت، ومن النوع الجاف تمامًا، ومصنوعة من مواد قابلة لإعادة التدوير، ومتوافقة مع لوائح الاتحاد الأوروبي "الحياد الكربوني".

· يركز على تطبيقات الجهد العالي والسعة العالية 40.5 كيلو فولت وسيناريوهات المحطات الرئيسية للشبكة الصغيرة الذكية.

(2) الولايات المتحدةنوع الصندوقالمحطات الفرعية: تكامل بسيط + تكلفة منخفضة

· مزيد من التصغير وخفض الوزن، مصمم خصيصًا لأنظمة تخزين الطاقة الكهروضوئية الموزعة في أمريكا الشمالية والطاقة السكنية.

· يستخدم إنترنت الأشياء لتبسيط المراقبة، مع التركيز على نموذج التشغيل والصيانة منخفض التكلفة القائم على "الفشل في الاستبدال".

· يركز على أسواق شبكات التوزيع غير المنظمة في أمريكا الشمالية وأمريكا اللاتينية وأستراليا.

(3) الصينية نوع الصندوق المحطات الفرعية: القدرة على التكيف العالمي + التكامل الذكي

· التوافق ثنائي المعايير (IEC+GB)، مع تعزيز القدرة على التكيف مع البيئات القاسية (البرد الشديد، والرطوبة العالية، والارتفاعات العالية).

· التوليد والشبكة والتحميل والتخزين المتكامل: التكامل العميق بين محولات تخزين الطاقة (PCS) وأنظمة إدارة الطاقة (EMS).

· الصيانة التنبؤية المدعومة بالذكاء الاصطناعي: بفضل الخوارزميات المحلية، زادت مدة MTBF إلى أكثر من 100000 ساعة.

· الريادة في تحقيق اختراقات مزدوجة في السوق العالمية المتوسطة إلى المنخفضة

رابعا. ملخص: الاختلافات الأساسية في الأساليب الفنية

· الأوروبية: السلامة أولاً، ونموذجية، وجديرة بالثقة للغاية، وتمثل نهجاً فنياً قائماً على "الهندسة الدقيقة".

· أمريكا: التكلفة أولاً، والنشر المتكامل والسريع، وهو ما يمثل نهجاً فنياً "موجهاً نحو الاقتصاد".

· النهج الصيني: القدرة على التكيف أولاً، والتوطين، والذكاء، وهو ما يمثل النهج الفني "المتوازن".

وعلى مدى السنوات الثلاث إلى الخمس المقبلة، سوف تستمد هذه الأساليب الثلاثة من بعضها البعض، وسوف تصبح حدودها غير واضحة: فسوف يصبح النهج الأوروبي أكثر إحكاما، والنهج الأميركي أكثر ذكاء، والنهج الصيني أكثر تدويلاً، ويتقارب في نهاية المطاف نحو نموذج تقني موحد يقوم على "الذكاء، وانخفاض الكربون، والتكامل، والتوحيد القياسي".

الأسئلة الشائعة للمحطات الفرعية الأوروبية والأمريكية والصينية من النوع الصندوقي

1. ما هي الأنظمة القياسية الأساسية للأنواع الثلاثة من المحطات الفرعية من النوع الصندوقي؟

· الأوروبية: IEC 62271، IEC 61330

· الأمريكية: IEEE C57.12.25، ANSI

· الصينية: جيجابايت/ت 17467-2020

2. ما هي الاختلافات الهيكلية الرئيسية؟

· الأوروبية: ثلاث حجرات مستقلة تمامًا، تصميم معياري

· أمريكي: خزان مشترك متكامل وخزان زيت مشترك للجهد العالي والمحولات

· الصينية: ثلاث حجرات مستقلة، تصميم مدمج ومحسن

3. ما هو نوع المحول المستخدم في كل نوع؟

· الأوروبية: محولات من النوع الجاف بشكل رئيسي

· أمريكي: محول مغمور بالزيت فقط

· الصينية: النوع الجاف أو المغمور بالزيت اختياري

4. ما هو أصغر حجما وبصمة؟

محطة فرعية مربعة أمريكية، حوالي ثلث النوع الأوروبي فقط.

5. ما هي أقوى قدرة على تحمل ماس كهربائى؟

محطة فرعية مربعة صينية، مستوى محسن يصل إلى 25 كيلو أمبير/3 ثانية.

6. هل يمكن إجراء الصيانة دون انقطاع التيار الكهربائي بالكامل؟

· الأوروبية والصينية: نعم، صيانة مستقلة مجزأة

· الأمريكي: لا، يلزم قطع التيار الكهربائي بشكل عام

7. ما هو النوع الأقل تكلفة؟

محطة فرعية صندوقية أمريكية، أقل بنسبة 15%-20% من النوع الأوروبي.

8. ما هي سيناريوهات التطبيق النموذجية؟

· أوروبا: المناطق الحضرية الأساسية ومراكز البيانات والمواقع الصناعية عالية الأمان

· أمريكا: مساحة ضيقة، بناء سريع، إمدادات طاقة ريفية ومؤقتة

· الصينية: شبكات التوزيع الحضرية والريفية، والبنية التحتية الجديدة، والشبكات الذكية

9. ما هو اتجاه التطوير المستقبلي؟

شائعة: كفاءة عالية، ذكاء، خالي من SF6، تكامل

· الأوروبية: السلامة القصوى، صفر كربون، سلسلة كاملة من النوع الجاف

· أمريكا: التصغير، وضع الاستبدال منخفض التكلفة

· الصينية: التوافق مع IEC+GB، وتكامل تخزين التحميل والشبكة المصدر

10. ما هو الأنسب لمشاريع شبكات الطاقة الصينية؟

محطة فرعية صينية، أفضل شبكة توزيع 10 كيلو فولت/20 كيلو فولت، والحماية والمتطلبات الذكية.
