مفتاح عزل الجهد العالي الخارجي GW4

يمكنك الاطمئنان إلى شراء مفتاح عزل الجهد العالي الخارجي Ceho GW4 من مصنعنا. وتتكون من قاعدة ودعامات عازلة وأجزاء موصلة وآلية تشغيل. يحتوي كل عمود على دعامتين، مع شفرة موصلة مثبتة على الطرف العلوي من كل دعامة. يقع اتصال الشفرة بين الدعامتين. يتم تثبيت غلاف المحمل على الطرف السفلي من الدعم. من خلال آلية التشغيل، يمكن للشفرة أن تدور أفقيًا بمقدار 90 درجة، وبالتالي فتح وإغلاق المفتاح.

الميزات الهيكلية

● نوع الدوران الأفقي بعمود مزدوج: عوازل عمودين لكل عمود، تدور شفرة الاتصال بزاوية 90 درجة أفقيًا في المنتصف لإكمال الإغلاق والفتح، ويكون الكسر مرئيًا، ويلبي متطلبات "الحماية الخمس".

● يمكن تجهيز جميع السلاسل بمفاتيح التأريض: يمكن اختيار التأريض الفردي أو التأريض المزدوج أو عدم التأريض، ويكون مفتاح التأريض والمفتاح الرئيسي متشابكين.

● آلية تشغيل مرنة: التكوين القياسي لمفتاح عزل الجهد العالي الخارجي GW4 CS11 (يدوي) أو CS17 (مع نوع التأريض)، والآلية الكهربائية CJ6 اختيارية للتشغيل عن بعد.

● مقاومة عالية للتآكل: الأجزاء الموصلة مطلية بالفضة/القصدير، والأجزاء الفولاذية مجلفنة بالغمس الساخن أو الفولاذ المقاوم للصدأ، والقاعدة مصنوعة من سبائك الألومنيوم أو الفولاذ المجلفن بالغمس الساخن، وهي مناسبة للمناطق الساحلية والملوثة بشدة.

● التصميم المعياري: يتم ربط ثلاثة أعمدة بواسطة قضيب توصيل، ويمكن إجراء تعديل الطور بسرعة في الموقع، وزاوية التثبيت قابلة للتعديل من 0 إلى 30 درجة.

لماذا تختارنا؟

◆ يعتمد مفتاح عزل الجهد العالي الخارجي GW4 على فتحة مزدوجة العمود وهيكل تبديل الاتصال، ويتميز بالتنظيف التلقائي للاتصال وتحسين موثوقية الاتصال.

◆ أصابع التلامس مصنوعة من نوع جديد من المواد ذات قوة عالية، وموصلية عالية، ومرونة عالية. يتم تثبيت نقاط الاتصال بواسطة القوة المرنة لأصابع التلامس نفسها، مما يؤدي إلى تجنب انخفاض قوة تثبيت التلامس الناتج عن تآكل الزنبرك والتليين الحراري، وبالتالي منع حدوث حلقة مفرغة من زيادة مقاومة التلامس وتفاقم تسخين التلامس.

◆ تم تصميم الجزء الدوار من المفتاح للتشغيل بدون صيانة. تعتمد القاعدة الدوارة على هيكل مغلق، مما يمنع دخول بخار الماء والغبار والغازات الضارة. وهذا يضمن أن المحامل والشحوم المستندة إلى ثاني كبريتيد الليثيوم تعمل دائمًا في بيئة جيدة، مما يمنع الصدأ وفقدان الشحوم والجفاف، وبالتالي ضمان عدم زيادة عزم دوران التشغيل لمفتاح عزل الجهد العالي الخارجي GW4 بعد التشغيل على المدى الطويل. يتم استخدام دبابيس من الفولاذ المقاوم للصدأ، تتوافق مع هيكل محمل التشحيم الذاتي الخالي من الزيت؛ المكونات الفولاذية مجلفنة بالغمس الساخن، مما يضمن أنها مرنة وخفيفة الوزن وموثوقة وخالية من الصدأ.

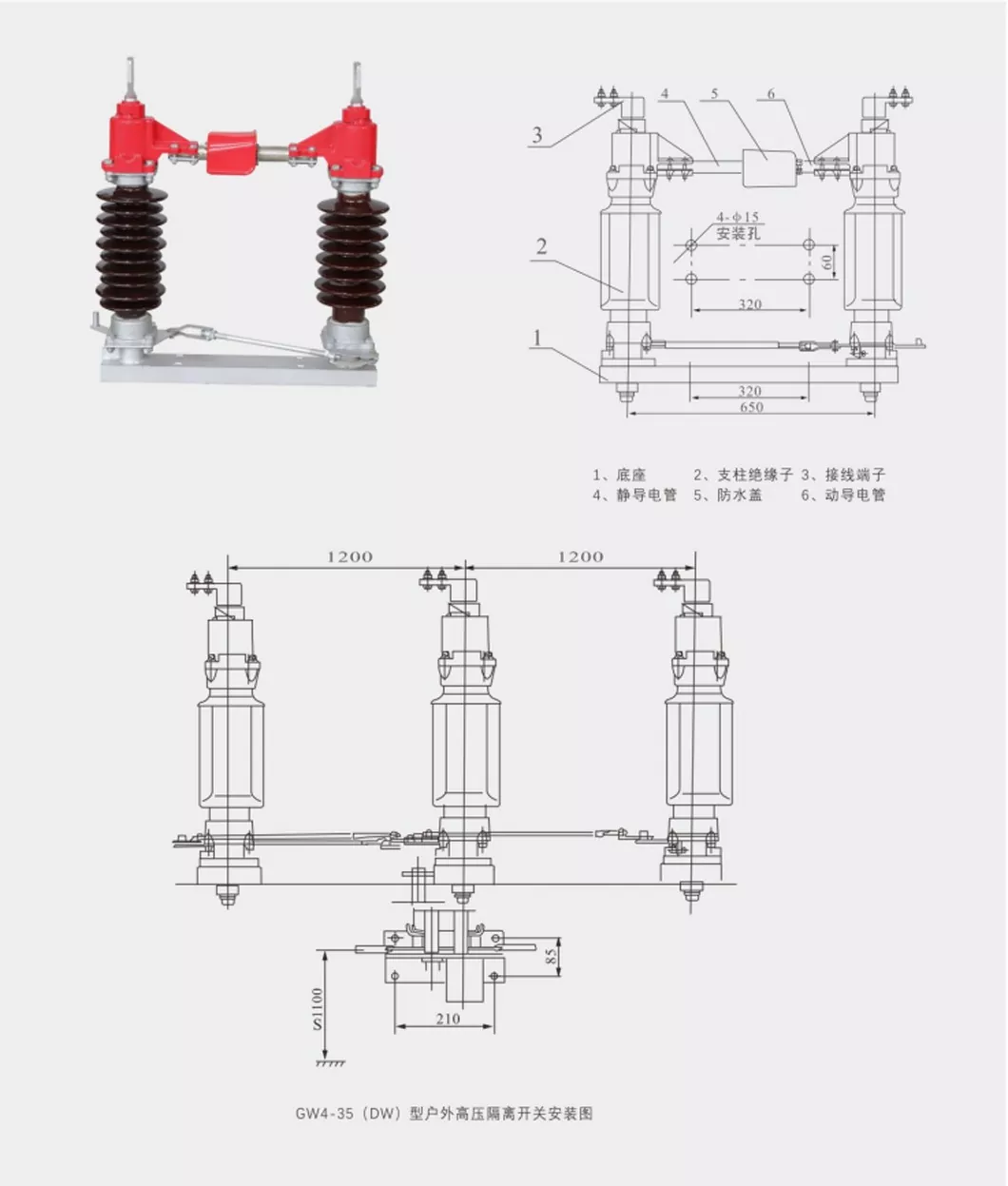

أبعاد الشكل والتركيب

المعلمات التقنية الرئيسية
