مفتاح عزل الجهد العالي الخارجي GW9

Ceho هي شركة مصنعة وموردة متخصصة في توريد مفتاح عزل الجهد العالي الخارجي GW9. تعتبر مفاتيح سلسلة GW9 مناسبة للمعدات الكهربائية ذات الجهد العالي الخارجية ذات الفولتية المقدرة AC 50 هرتز ثلاثية الطور بـ 0kV / 15kV / 20kV. يتم استخدامها للعزل الكهربائي لخطوط نقل الجهد العالي أثناء النقل بدون حمل، وصيانة قضبان التوصيل ذات الجهد العالي، وقواطع الدائرة، وغيرها من المعدات الكهربائية، وكذلك للعزل الكهربائي لخطوط الجهد العالي الحية. يمكن تقسيم منتجنا إلى مكثف صغير ودوائر عزل التيار الحثي. هيكلها بسيط ومعقول، باستخدام ملحقات النحاس والألمنيوم، وغطاء محكم الغلق من الفولاذ المقاوم للصدأ، وقاعدة مجلفنة بالغمس الساخن، مما يوفر مقاومة ممتازة للضغط ومقاومة للتآكل وأداء موثوق. خفيف الوزن وسهل التركيب، ولا يحتاج إلى تنظيف أو صيانة منتظمة، وهو مناسب لمختلف أقسام وفروع خطوط التوزيع 10-20 كيلو فولت في المناطق الحضرية والريفية، بالإضافة إلى أقسام الصيانة مع نقاط فصل واضحة المعالم. يعتبر مفتاح عزل الجهد العالي الخارجي GW9 غير مكلف، وهو جهاز كهربائي عالي الجهد مناسب للاستخدام الخارجي.

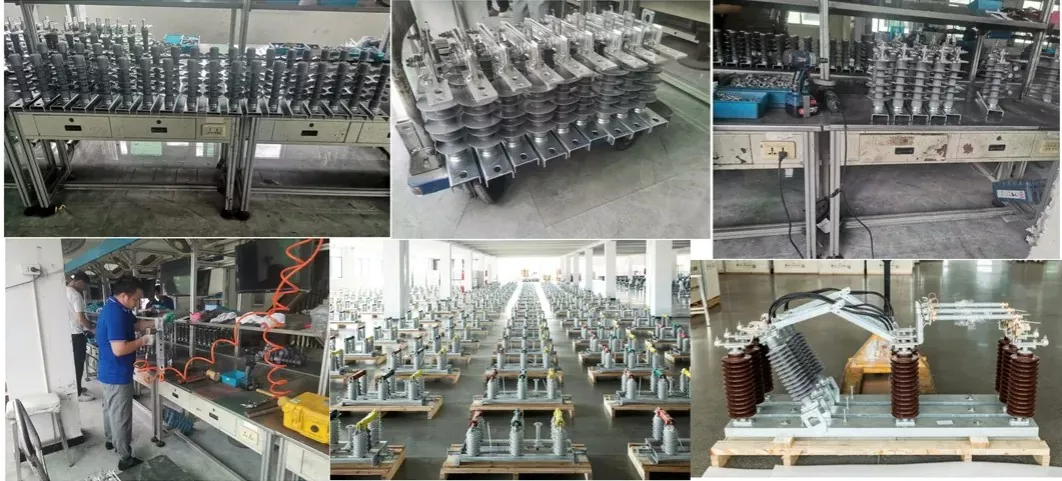

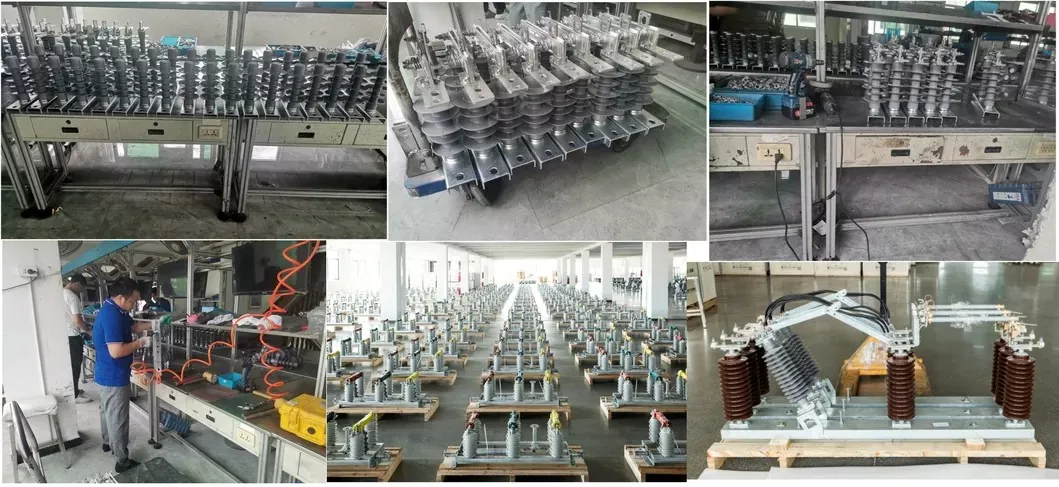

مصنعنا

(H) يتم استخدام مفتاح الفصل/العزل أحادي الطور للتيار المتردد عالي الجهد من سلسلة GW9-12 (يشار إليه فيما بعد باسم "مفتاح الفصل/العزل") لتبديل خطوط 10 كيلو فولت تحت الجهد وبدون تحميل، وللعزل الكهربائي للحافلات ذات الجهد العالي التي تم إصلاحها، وقواطع الدائرة الكهربائية وغيرها من المعدات الكهربائية من خطوط الجهد العالي الحية.

تتوافق مفاتيح الفصل/العزل مع المعايير الفنية لمفاتيح عزل الجهد والتيار GB/T 1985-2014 ومفاتيح التأريض، ومفاتيح عزل التيار المتردد عالية الجهد DL/T 486-2010 ومفاتيح التأريض.

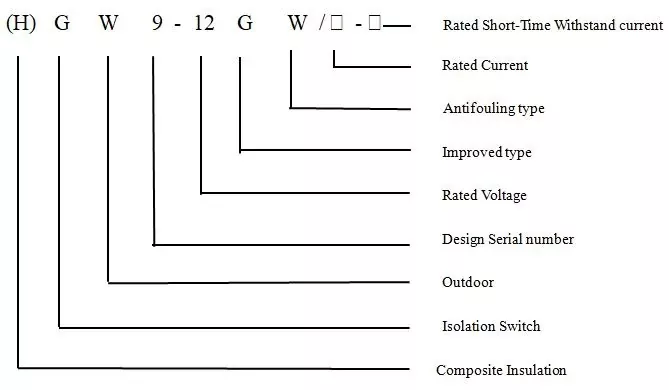

النموذج والمعنى

الظروف البيئية للاستخدام

1. الارتفاع: لا يتجاوز 1000 متر. إذا كان الارتفاع أعلى من 1000 متر، فيجب تعديل مستوى العزل الحراري المقدر وفقًا لذلك.

2. درجة الحرارة المحيطة: الحد الأعلى +45 درجة مئوية، الحد الأدنى -40 درجة مئوية، متوسط ​​درجة الحرارة في الشهر الأكثر حرارة 30 درجة مئوية، الحد الأقصى لفرق درجة الحرارة اليومية 25 كلفن.

3. شدة الإشعاع الشمسي (خارجي): 0.1 وات/سم²

4. سرعة الرياح/ضغط الرياح (خارجي): 0.5 م/ث/700 باسكال

5. درجة التلوث: الفئة E

6. سماكة التزيين: لا تزيد عن 20 ملم

7. الرطوبة: المتوسط ​​اليومي للرطوبة النسبية لا يتجاوز 95%، المتوسط ​​الشهري للرطوبة النسبية لا يتجاوز 80%.

8. الأداء الزلزالي: تسارع أفقي 0.3 م/2، تسارع عمودي 0.15 م/ث²

9. عامل الأمان: موجة الرنين الجيبية ثلاثية الفترات، عامل الأمان أكبر من 1.67.

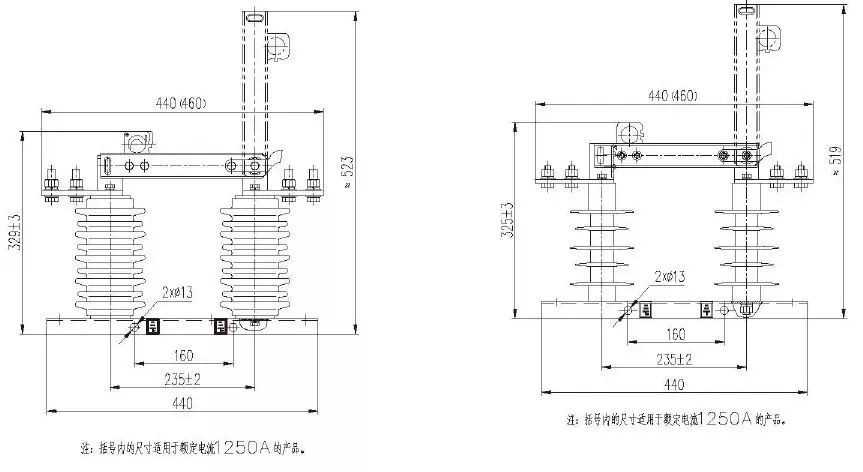

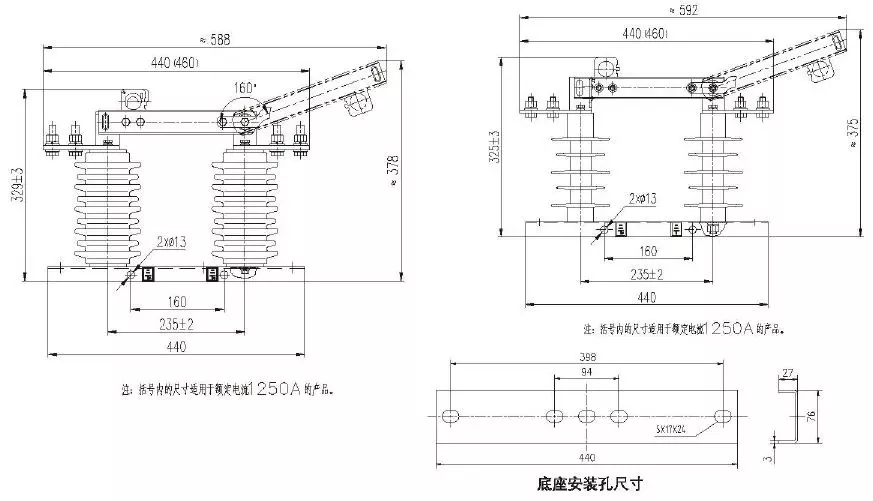

المخطط التفصيلي والبعد التثبيت

البيانات الفنية

المزايا الرئيسية

1. تحسين هيكل المنتج ومقاومة التآكل بشكل ملحوظ. عند إغلاقها، تتمتع اللوحة الموصلة بوظيفة القفل الذاتي. للفتح، ما عليك سوى سحب خطاف القفل لفتحه تلقائيًا. القاعدة مجهزة بغطاء زنبركي ونابض موصل؛ يشتمل جهاز القفل الذاتي على لوحة قفل وخطاف قفل وزنبرك قفل. جميع الأجزاء القياسية مصنوعة من الفولاذ المقاوم للصدأ غير المغناطيسي SUS304 مع لمسة نهائية لامعة ومقاومة ممتازة للتآكل.

2. اللوحة الموصلة لا تحتوي على قفل توقف؛ لا تقل زاوية فتح الدوران القصوى عن 160 درجة، ولا تحتوي قاعدة اللوحة الموصلة على مشابك من الفولاذ المقاوم للصدأ. يتم استخدام عمليات التخميل والتثبيت والمرونة العالية للحفاظ على قوة تثبيت الاتصال.

3. مكونات الدائرة الرئيسية لمفتاح عزل الجهد العالي الخارجي GW9 تستخدم النحاس الأحمر T2. يتم تشكيل جهات الاتصال والمحطات الثابتة بشكل متكامل، مما يؤدي إلى حل مشاكل الاتصال الناتجة عن لحام جهات الاتصال والمحطات الثابتة في الماضي.

4. جميع المكونات الموصلة في الدائرة الرئيسية مطلية بالفضة بسمك لا يقل عن 20mm وتخضع لمعالجة محكمة ضد الأكسدة. طلاء السطح لامع ومتين، ويتميز بمقاومة أكسدة قوية، وموصلية ممتازة، ومقاومة دائرة كهربائية بـ 80mmΩ.

5. أطراف الأسلاك تعتمد هيكل ذو ثقب مزدوج، مصنوع من سبائك النحاس الصلب، مع طلاء خارجي بالفضة.

6. يستخدم هذا المفتاح زنبرك اتصال بالضغط الخارجي، مع اتصالات موصلة تتلامس مع هيكل "القوس الثابت"، مما يوفر ضغطًا موحدًا للغاية ووظيفة التنظيف الذاتي. يظل ضغط التلامس ثابتًا على مدى فترة طويلة، مما يضمن سلامة وموثوقية المنتج أثناء التشغيل لمسافات طويلة.

7. العازل مصنوع من مادة مركبة من السيراميك أو مطاط السيليكون عالي القوة ومصمم بمسافة زحف كبيرة، ويلبي متطلبات مكافحة التلوث من الفئة E، ويمتلك قدرات جيدة ضد التلوث وخصائص التشغيل لمسافات طويلة.

8. الحد الأدنى للمسافة من الأجزاء المتحركة لمفتاح عزل الجهد العالي الخارجي GW9 إلى الأرض أكبر من 200 مم، والمسافة بين الفواصل أكبر من 230 مم، مما يجعله مناسبًا للمناطق ذات الارتفاعات العالية.
