التصنيف وسيناريوهات التطبيق الصناعي للمحولات

التصنيف وسيناريوهات التطبيق الصناعي للمحولات

المحولات هي أجهزة كهرومغناطيسية ثابتة تقوم بتحويل الجهد والتيار المتردد من خلال الحث الكهرومغناطيسي، مما يتيح نقل وتوزيع واستخدام الطاقة بشكل آمن وفعال ومرن. إنها معدات أساسية في أنظمة الطاقة والإنتاج الصناعي، وتدعم توصيل الطاقة، وحماية المعدات، واستقرار العملية. تصنف هذه المقالة المحولات بشكل منهجي حسب الوظيفة، وطريقة التبريد، ورقم الطور، والتطبيق، وتشرح بالتفصيل سيناريوهاتها الصناعية النموذجية لتوضيح قيمتها في الصناعة الحديثة.

تصنيف المحولات

1. التصنيف حسب الوظيفة والتطبيق

· محولات الطاقة:تنقسم إلى محولات تصاعدية، وتنازلية، ومحولات توزيع. تعمل المحولات التصاعدية على زيادة الجهد في محطات توليد الطاقة للنقل لمسافات طويلة لتقليل فقد الخطوط. تعمل محولات التنحي على تقليل طاقة الشبكة ذات الجهد العالي إلى الجهد المتوسط ​​للشبكات الصناعية والحضرية. تنخفض محولات التوزيع أيضًا إلى 0.4 كيلو فولت للمستخدمين النهائيين، وتستخدم على نطاق واسع في المصانع والمجتمعات والمباني التجارية.

· المحولات الخاصة:مخصصة لظروف العمل القاسية أو الخاصة، بما في ذلك محولات الأفران الكهربائية لصناعة الصلب، ومحولات المعدل للتحليل الكهربائي والطلاء الكهربائي، ومحولات اللحام للحام القوسي، ومحولات الجر للنقل بالسكك الحديدية، ومحولات العزل للسلامة الكهربائية، ومحولات الأدوات للقياس والحماية.

· محولات التحكم:توفير طاقة مستقرة منخفضة الجهد لدوائر التحكم والمرحلات والموصلات، مما يضمن التشغيل الموثوق لأنظمة التشغيل الآلي.

2. التصنيف حسب طريقة التبريد

· المحولات المغمورة بالزيت:معزول ومبرد بالزيوت المعدنية، بقدرة عالية، وتكلفة منخفضة، وقدرة تحميل زائدة قوية. مناسبة للمحطات الفرعية الخارجية والمنشآت الصناعية الكبيرة وشبكات الطاقة. يدعم التبريد القسري لدورة الزيت الوحدات ذات الجهد العالي والسعة الكبيرة.

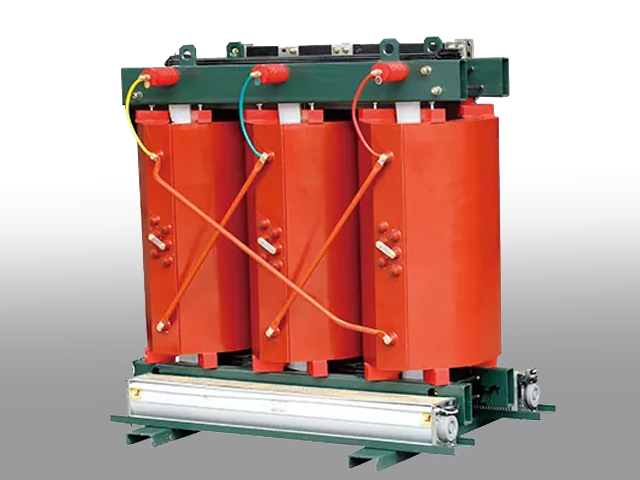

· المحولات من النوع الجاف:اعتماد الراتنج المصبوب أو عزل الهواء، ويتميز بمقاومة الحريق، والحماية من الانفجار، وانخفاض الصيانة. مثالي للأماكن الداخلية عالية الأمان مثل مراكز البيانات والمستشفيات ومترو الأنفاق والمباني الشاهقة والمحطات الفرعية تحت الأرض.

· محولات التبريد بالتبخير:استخدم الوسائط المعتمدة على الفلورايد لتبديد الحرارة بكفاءة عالية، ومناسبة لكثافة الطاقة العالية وسيناريوهات المساحة المحدودة.

3. التصنيف حسب رقم المرحلة

· المحولات أحادية الطور:لأنظمة الطاقة أحادية الطور، والأحمال ذات السعة الصغيرة، والكهرباء السكنية، والمعدات الإلكترونية.

· المحولات ثلاثية الطور:قلب شبكات الطاقة ثلاثية الطور، بكفاءة عالية، وهيكل مدمج، وخسارة منخفضة. المهيمنة في نقل الطاقة، وإمدادات الطاقة الصناعية، والمصانع الكبيرة.

4. التصنيف حسب المواد الأساسية

· محولات السيليكون الصلب الأساسية:النوع التقليدي ذو التكنولوجيا الناضجة والتكلفة المنخفضة، ويستخدم على نطاق واسع في سيناريوهات الطاقة والتوزيع العامة.

· محولات السبائك غير المتبلورة:خسارة منخفضة جدًا في حالة عدم التحميل، وموفرة للطاقة، ومناسبة لشبكات التوزيع طويلة الأمد، والمجمعات الصناعية، والمباني الخضراء.

سيناريوهات التطبيقات الصناعية النموذجية

1. صناعة الطاقة الكهربائية

محولات الطاقة هي العمود الفقري للتوليد والنقل والتوزيع. تعمل محولات الرفع في محطات الطاقة الحرارية والمائية والنووية وطاقة الرياح والخلايا الكهروضوئية على رفع الجهد إلى 110 كيلو فولت - 1000 كيلو فولت للنقل لمسافات طويلة. تعمل محولات التنحي والتوزيع على تغذية الطاقة للمستخدمين الصناعيين والسكنيين. تتيح محولات الأجهزة القياس الدقيق وحماية المرحل، مما يضمن أمان الشبكة.

2. صناعة المعادن والمواد

تتحمل محولات الأفران الكهربائية الأحمال الثقيلة والدوائر القصيرة المتكررة في صناعة الصلب والصهر. توفر محولات المعدل تيارًا مستمرًا عاليًا للألمنيوم والنحاس والزنك كهربائيًا، مما يدعم الإنتاج الفعال. تعمل محولات العزل والمقوم على تقليل التوافقيات وتثبيت العمليات.

3. التصنيع والمعالجة الميكانيكية

توفر محولات التوزيع طاقة 0.4 كيلو فولت للمحركات والمضخات والأدوات الآلية. تضمن محولات اللحام قوسًا ثابتًا لمعدات اللحام. تعمل محولات التحكم على تشغيل أجهزة PLC وأجهزة الاستشعار، مما يدعم خطوط التجميع الآلية. تعمل محولات العزل على حماية المعدات الدقيقة من التداخل والتسرب.

4. الطاقة الجديدة والنقل

تستخدم مزارع الرياح والطاقة الشمسية محولات تصاعدية لدمج الطاقة في الشبكات. يستخدم النقل بالسكك الحديدية محولات الجر لإمدادات الطاقة وقيادة السيارة. تعتمد محطات شحن السيارات الكهربائية على محولات المقوم والعزل من أجل شحن آمن وفعال.

5. مراكز البيانات والمباني الشاهقة

تُفضل المحولات من النوع الجاف للسلامة من الحرائق وانخفاض مستوى الضجيج، مما يضمن توفير الطاقة دون انقطاع لأحمال تكنولوجيا المعلومات. توفر وحدات الراتنج المصبوب موثوقية عالية وسهولة الصيانة، وتتوافق مع متطلبات التشغيل على مدار الساعة طوال أيام الأسبوع.

6. التعدين والبيئات القاسية

تتميز المحولات الخاصة بالمناجم بتصميمات مقاومة للانفجار، ومقاومة للرطوبة، ومضادة للغبار، وتتكيف مع الظروف تحت الأرض والأحمال الثقيلة. إنها تعمل على تشغيل معدات التهوية والنقل والتعدين بأمان. يتم تصنيف المحولات حسب الوظيفة والتبريد والمرحلة والقلب لتتناسب مع الاحتياجات الصناعية المتنوعة. تتفوق الأنواع المغمورة بالزيت في السيناريوهات الخارجية ذات السعة الكبيرة؛ أما النوع الجاف فيهيمن على الأماكن الداخلية ذات الأمان العالي؛ أنواع خاصة تخدم علم المعادن والطاقة الجديدة والعبور. ومع الشبكة الذكية والتحديث الصناعي، تتطور المحولات نحو الكفاءة العالية وتوفير الطاقة والذكاء وحماية البيئة، مما يدعم إمدادات الطاقة المستقرة والتنمية الصناعية المستدامة.
