محطة فرعية أمريكية من النوع الصندوقي مثبتة مسبقًا

تم تجهيز هذه المحطة الفرعية الأمريكية المثبتة مسبقًا من النوع الصندوقي أيضًا بمجموعة متنوعة من أجهزة السلامة، بما في ذلك نظام التأريض، وأجهزة الحماية من الأخطاء، ومانعات الصواعق، مما يضمن تشغيل نظام الطاقة بأمان وموثوقية في جميع الأوقات. علاوة على ذلك، يؤكد تصميم المنتج على سهولة التركيب والتشغيل. تشتمل مكوناته المجمعة مسبقًا على المحولات وقواطع الدائرة الكهربائية والمفاتيح الكهربائية، مما يؤدي إلى تقصير دورة التثبيت بشكل فعال وتقليل تكاليف العمالة. تم تجهيز المحطة الفرعية أيضًا بنظام مراقبة متقدم، مما يسمح للمشغلين بمراقبة وإدارة نظام الطاقة في الوقت الفعلي من خلال غرفة التحكم المركزية. تعد المحطة الفرعية المعيارية ذات الطراز الأمريكي حلاً عالي الجودة للتطبيقات الصناعية والتجارية، وتلبية احتياجات توزيع الطاقة الآمنة والموثوقة بطريقة فعالة من حيث التكلفة.

المعلمات التقنية

● الصمامات

يعتمد جانب الجهد العالي للمحطة الفرعية الأمريكية المثبتة مسبقًا من النوع الصندوقي على فتيل حماية احتياطية وفتيل إضافي في سلسلة لحماية النطاق الكامل. فتيل الحماية الاحتياطية عبارة عن فتيل محدد للتيار عالي الجهد مغمور بالزيت مع قدرة كسر كبيرة. لن تبدأ الصمامات الإضافية إلا عندما يكون هناك خطأ داخل المحول. يمكن أن يوفر المصهر ذو الحث المزدوج حماية مزدوجة للتيار ودرجة الحرارة. إذا تم تفجيره، يمكن استبدال قلب المصهر بسهولة في الموقع.

هيكل وتسلسل التشغيل

1. التخطيط

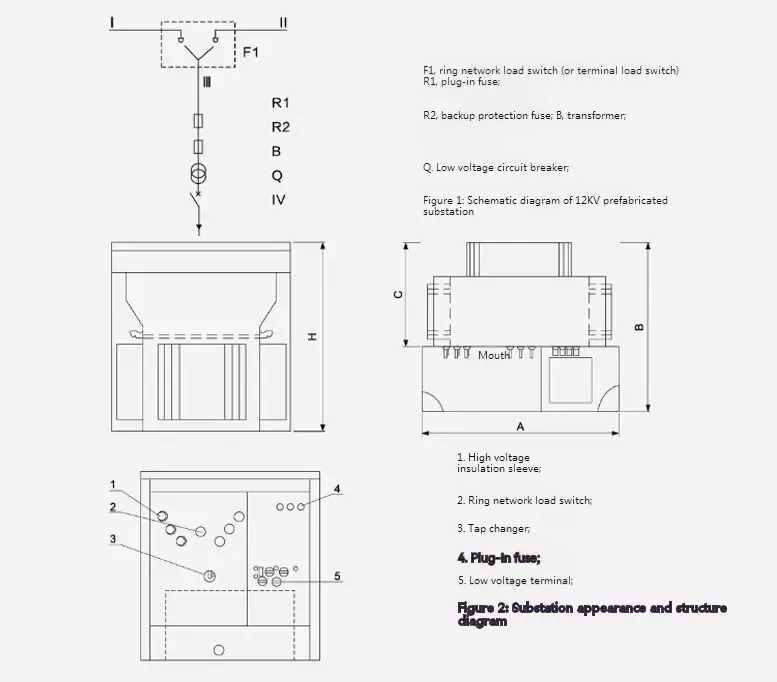

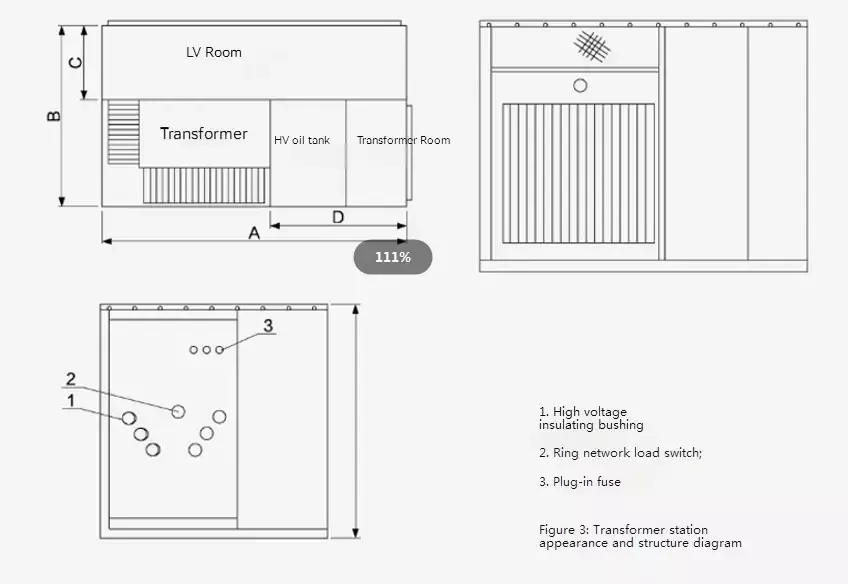

يظهر أدناه شكل وهيكل المحطة الفرعية الأمريكية المثبتة مسبقًا من النوع الصندوقي. ينقسم الخزان إلى الخزان العلوي عالي الضغط وخزان المحول السفلي. هذان الجزأان متصلان كهربائيًا فقط ولا يدور الزيت. من بينها، خطوط "I" و"I" هي مغذيات الشبكة الحلقية، وفرع "ll" هو فرع المحولات، و"V" هو خرج الجهد المنخفض.

يمكن استخدام المحطة الفرعية لنظام إمداد الطاقة للشبكة الحلقية ونظام إمداد الطاقة الطرفي. يتم تبديل تغذية الخط وفرع "l III" بواسطة مفتاح التحميل للشبكة الحلقية. وفي الوقت نفسه، تم تجهيز جانب الجهد العالي للمحول بصمام في الطرف الوارد، والذي يمكنه حماية الدائرة الفرعية وتجنب خطأ الدائرة القصيرة والحمل الزائد ودرجة الحرارة الزائدة. يمكنك أيضًا اختيار تثبيت أجهزة عرض عالية الجهد ومانعات الصواعق. ونهاية الجهد المنخفض يتم إخراج المحول بعد المرور عبر مقياس التيار الكهربائي وقاطع الدائرة الكهربائية ذات الجهد المنخفض.

الأبعاد والوزن

2. المحول

بالنسبة للمحطات الفرعية الأمريكية المثبتة مسبقًا من النوع الصندوقي، نستخدم المحولات الجديدة المغمورة بالزيت ثلاثية الطور من سلسلة S9 وS11 مع فقد منخفض في حالة عدم التحميل، وارتفاع منخفض في درجة الحرارة، وانخفاض مستوى الضجيج، وارتفاع منخفض. كل من خسائر عدم التحميل وخسائر التحميل أقل من تلك الموجودة في محول S9 الأصلي.

يعتمد المحول هيكلًا مغلقًا بالكامل لعزل تلوث الهواء والرطوبة بشكل فعال. يتم ترك وسادة هوائية مقاس 40-90 مم في الجزء العلوي من خزان الزيت، والتي تلعب مع الهيكل المموج لهيكل خزان الزيت دورًا في التبريد وتقليل الضغط الداخلي.

الأبعاد والوزن
