محول صندوقي من النوع الكهروضوئي BS

الكهرباء المولدة من الخلايا الكهروضوئية هي ذات جهد منخفض DC. بعد أن يتم تجميعها وعكسها إلى تيار متردد منخفض الجهد ثلاثي الطور، يتم رفع محول BS من النوع الصندوقي الكهروضوئي إلى 10 كيلو فولت، أو 20 كيلو فولت، أو 35 كيلو فولت بواسطة محطة فرعية مخصصة للخلايا الكهروضوئية ومتصلة بالشبكة. عادةً ما تحتوي المحطات الفرعية مسبقة الصنع ذات الجهد المنخفض على عدة خطوط واردة ذات جهد منخفض، مع محول منفصل على الجانب ذو الجهد المنخفض. تم تجهيز المحول الجاهز بنظام تحكم ذكي يقوم بتحميل حالة التشغيل لكل مكون إلى غرفة التحكم المركزية للمراقبة المركزية.

تُستخدم محطات فرعية مخصصة لتوليد طاقة الرياح لتحويل جهد الخرج 690 فولت من توربينات الرياح إلى 10 كيلو فولت أو 35 كيلو فولت للاتصال بالشبكة. عادةً، يتم استخدام مجموعة المولدات جنبًا إلى جنب مع المحطة الفرعية الجاهزة، ولا يوجد سوى خط وارد واحد منخفض الجهد.

عادةً ما تستخدم المحولات الكهروضوئية من النوع الصندوقي BS والمحطات الفرعية الجاهزة الخاصة بطاقة الرياح هيكل تجميع المحولات لتقليل الحجم والبصمة، وتسهيل النقل والتركيب. بالمقارنة مع المحطات الفرعية الجاهزة، فهي أخف وزنًا، ونظرًا لاستبعاد الحاجة إلى نظام تبريد إضافي للمحولات، فإنها توفر كفاءة تحويل أعلى.

عند استخدام محطات فرعية مسبقة الصنع، يمكن تركيب المحولات المغمورة بالزيت والمحولات الجافة داخليًا.

المعلمات التقنية

يجب تحديد وضع تركيب المحطة الفرعية الخاصة من النوع الصندوقي لتوليد الطاقة الكهروضوئية والمحطة الفرعية الخاصة من النوع الصندوقي لتوليد طاقة الرياح وفقًا للشكل الهيكلي المحدد في تصميم المكتبة. يجب إعداد أساس التثبيت الخاص واتخاذ إجراءات التأريض والتثبيت اللازمة. يرجى الرجوع إلى طرق الإنتاج والتركيب الأساسية للمحطات الفرعية الصندوقية الجاهزة والمحولات المجمعة.

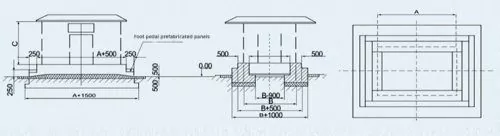

مخطط قاعدة التثبيت

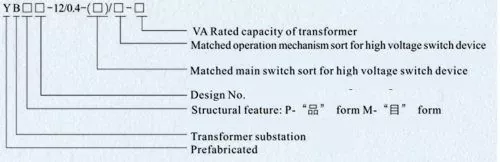

النموذج والمعنى

ميزات المنتج

1. تتبنى غلاف المحول من نوع الصندوق الكهروضوئي BS تصميمًا تكنولوجيًا متقدمًا ، ولديها مجموعة متنوعة من ضمان الأداء الموثوق به ، والمتين ، والعزل الحراري ، والتهوية ، ومقاومة التآكل ، ومنع الغبار ، ومقاومة الماء ، ومنع الحيوانات الصغيرة ، والمظهر الجميل. يمكن اختيار مواد القشرة لوحة سبائك الألومنيوم ، لوحة الصلب ، لوحة مركبة ، لوحة الفولاذ المقاوم للصدأ والمواد غير المعدنية.

2. يمكن اختيار XGN15 أو HXGN17 أو KNYN 28A كخط وارد، وقياس الجهد العالي، وخط خرج الجهد العالي لمجموعة المفاتيح الكهربائية ذات الجهد العالي. يمكن ترتيب جانب الجهد العالي في مجموعة متنوعة من أوضاع إمداد الطاقة، بما في ذلك مصدر طاقة الشبكة الحلقية، وإمدادات الطاقة الطرفية، وإمدادات الطاقة المزدوجة، وما إلى ذلك، ويمكن تركيبها مع عناصر قياس الجهد العالي لتلبية متطلبات قياس الجهد العالي. يوصى بالمفتاح الرئيسي لاستخدام مفتاح التحميل أو قاطع الدائرة الكهربائية، وهو ذو هيكل مدمج ومعقول، وله تأثير جيد ضد سوء التشغيل.

3. يمكن اختيار GGD، GCS أو MNS كمفاتيح كهربائية ذات جهد منخفض، تعويض الطاقة التفاعلية وخط خرج الجهد المنخفض. يعتمد الجانب ذو الجهد المنخفض هيكل اللوحة / الخزانة، والذي يمكن أن يلبي وظائف توزيع الطاقة، وتوزيع طاقة الإضاءة، وتعويض الطاقة التفاعلية، وقياس الطاقة الكهربائية، وما إلى ذلك. المفتاح الرئيسي هو مفتاح تحميل عادي أو قاطع دائرة ذكي، وهو مرن في التثبيت وسهل التشغيل.

4. قد يكون المحول عبارة عن محول مغمور بالزيت مغلق تمامًا أو محول من النوع الجاف. بالنسبة للمحولات المغمورة بالزيت، يوصى بموديلات S9 أو S11 أو S13 أو SH15، بينما بالنسبة للمحولات من النوع الجاف، يوصى بموديلات SCB11 أو SCB12 أو SCB14 أو SCBH15. يمكن تهيئتها بحرية وفقًا للاحتياجات الفعلية للعملاء، ويكون الاختيار أكثر مرونة.

5. الغطاء العلوي للصندوق يعتمد تصميم هيكل مزدوج الطبقة، والطبقة الوسطى مليئة بالبلاستيك الرغوي، وبالتالي فإن تأثير العزل الحراري جيد. تم تجهيز غرفة المحولات بأجهزة مراقبة مضادة للتكثيف والتحكم التلقائي في درجة الحرارة وأجهزة التدفئة والتبريد. يتم ترتيب جهاز مقاومة الغبار في الموضع المقابل للمصراع خارج لوحة الباب واللوحة الجانبية.

بيئة العمل

1.  يجب ألا يتجاوز الارتفاع 1000 متر؛

2.  درجة الحرارة المحيطة: - 25 درجة مئوية ~ + 40 درجة مئوية؛

3. الرطوبة النسبية: يجب ألا تزيد القيمة المتوسطة اليومية عن 95%، ولا تزيد القيمة المتوسطة الشهرية عن 90%.

4.  موقع التثبيت: مكان خالٍ من الحرائق، وخطر الانفجار، والغبار الموصل، والغازات الكيميائية المسببة للتآكل، والاهتزازات العنيفة.

إذا تم تجاوز الشروط المذكورة أعلاه، يمكن للمستخدم التفاوض مع شركتنا.
