محطة فرعية خارجية مسبقة الصنع من النوع الأوروبي

تتميز المحطة الفرعية الجاهزة للاستخدام الخارجي من النوع الأوروبي بتصميم متكامل ثلاثة في واحد يجمع بين المفاتيح الكهربائية ذات الجهد العالي والمحولات والمفاتيح الكهربائية ذات الجهد المنخفض لضمان اكتمال النظام القوي؛ تضمن الحماية الشاملة للجهد العالي/المنخفض التشغيل الآمن والموثوق والصيانة المبسطة؛ إنه يتميز بصغر حجمه، وانخفاض الاستثمار، ودورة الإنتاج القصيرة، وسهولة التنقل؛ تكوينات الأسلاك المرنة. هيكل فريد من نوعه: يوفر غلاف اللوحة المركبة على شكل قرص العسل مزدوج الطبقة عزلًا قويًا، وتبديد الحرارة، والتهوية، والجاذبية الجمالية، وتصنيف IP العالي. تشمل مواد العلبة الفولاذ المقاوم للصدأ، وسبائك التيتانيوم، وسبائك الألومنيوم، والفولاذ المدلفن على البارد، والفولاذ المطلي بالألوان؛ تكوينات متعددة متاحة: للأغراض العامة، على طراز الفيلا، مدمجة، إلخ. يمكن تجهيز الوحدات الرئيسية الحلقية عالية الجهد بمحطات أتمتة الشبكة (FTUs) للكشف الموثوق عن الدوائر القصيرة والأعطال الأرضية أحادية الطور. يتميز بقدرات "أربعة عن بعد" (جهاز التحكم عن بعد، والقياس عن بعد، والتشوير عن بعد، والضبط عن بعد)، مما يسهل ترقيات أتمتة شبكة التوزيع.

المعلمات التقنية

ملاحظة: البندان 5 و 6 غير مطلوبين عندما تكون سعة المحول أقل من 200 كيلو فولت أمبير.

شروط الاستخدام

يحتاج المستخدمون إلى تقديم المعلومات التالية في حالة الطلب:

• الارتفاع: 1000 متر غرباً.

• درجة الحرارة المحيطة: ·25. (:~+40.(:;

• الرطوبة النسبية: متوسط ​​القيمة اليومية لا يزيد عن 95%، ومتوسط ​​القيمة الشهرية لا يزيد عن 90%.

• مستوى مقاومة الاهتزاز: تسارع أفقي 0.4 م/ث2، تسارع عمودي 0.15 م/ث2؛

• برجاء التأكد من أن موقع التركيب لن يتعرض لصدمات شديدة أو تلوث خطير أو تآكل كيميائي، ولا يوجد غبار موصل أو خطر انفجار. إذا كان لا يفي بمتطلبات ظروف الاستخدام العادية، فيرجى الاتصال بشركة Ceho للحصول على حل.

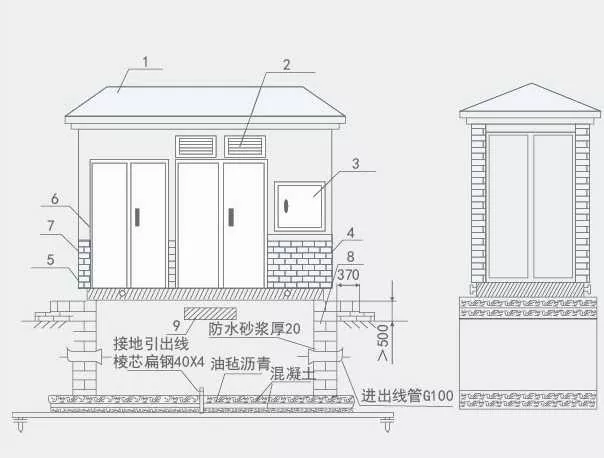

رسم أبعاد التثبيت

1. السقف

2. الستائر

3. صندوق قياس خارجي

4. حلقة الرفع

5. فتحة الهيكل الصلب

6. الباب

7. قطاع الطوب، سطح جدار من الطوب التقليد

8. الأساس الخرساني

9. تنفيس مؤسسة القبر

بحاجة إلى معرفة عند الطلب

في وقت طلبك، يجب عليك تقديم المعلومات التالية:

· متطلبات النموذج والقدرة والكمية واللون والحجم ومواد الغلاف؛

· نموذج المحول والأداء ووضع الاتصال ونطاق التنصت ومتطلبات المعاوقة؛

· مخطط الأسلاك الأساسية الجانبية ذات الجهد العالي، ونموذج المكون، والمواصفات والمتطلبات؛

· زيت المحولات (25#، 45#، زيت ذو نقطة اشتعال عالية)؛

· متطلبات التكوين لشبكات إدارة الطاقة الذكية أو شبكات إدارة الممتلكات؛

· المتطلبات البيئية للاستخدام.
