محطة فرعية من النوع الجغرافي

تُحدث المحطات الفرعية من النوع الصندوقي الجغرافي ثورة في توزيع الطاقة، حيث تقدم حلولاً مدمجة وفعالة وموثوقة للغاية للأنظمة الكهربائية الحديثة. صُممت هذه المحطات الفرعية لتلبية المتطلبات المتزايدة للتحضر والتنمية الصناعية وتوليد الطاقة الموزعة، وهي تمزج بسلاسة بين الجمال الأنيق والوظائف المتقدمة. يتم نشرها على نطاق واسع عبر تطبيقات متنوعة - بدءًا من الشبكات الحضرية إلى مشاريع الطاقة المتجددة - وتوفر هذه المحطة الفرعية تنوعًا لا مثيل له. سوف يتعمق هذا الدليل في المكونات الأساسية ومبادئ التصميم ومزايا المحطات الفرعية المعبأة في حاويات، مما يساعدك على فهم دورها المحوري بشكل كامل في ترقية البنية التحتية للطاقة.

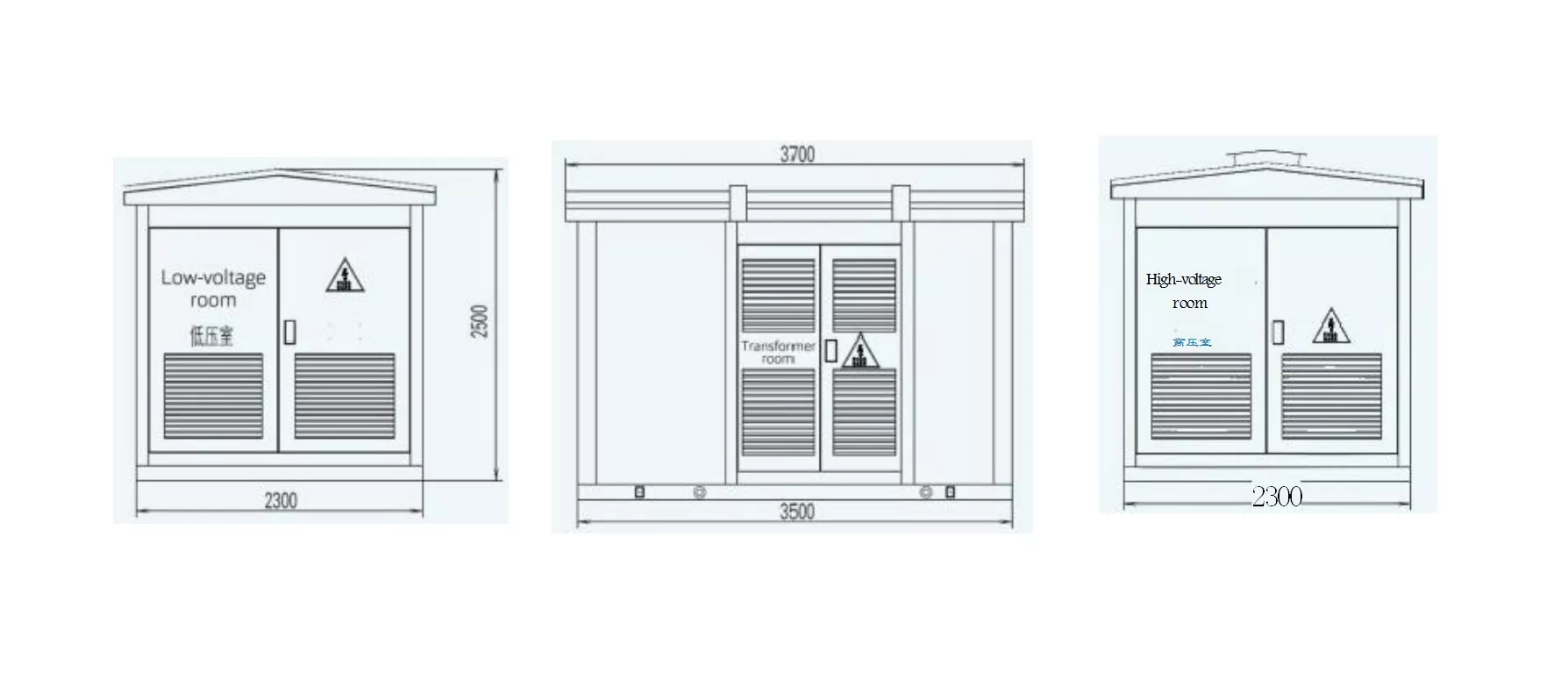

رسم حدود الصندوق: (خذ 630 كيلو فولت أمبير كمثال)

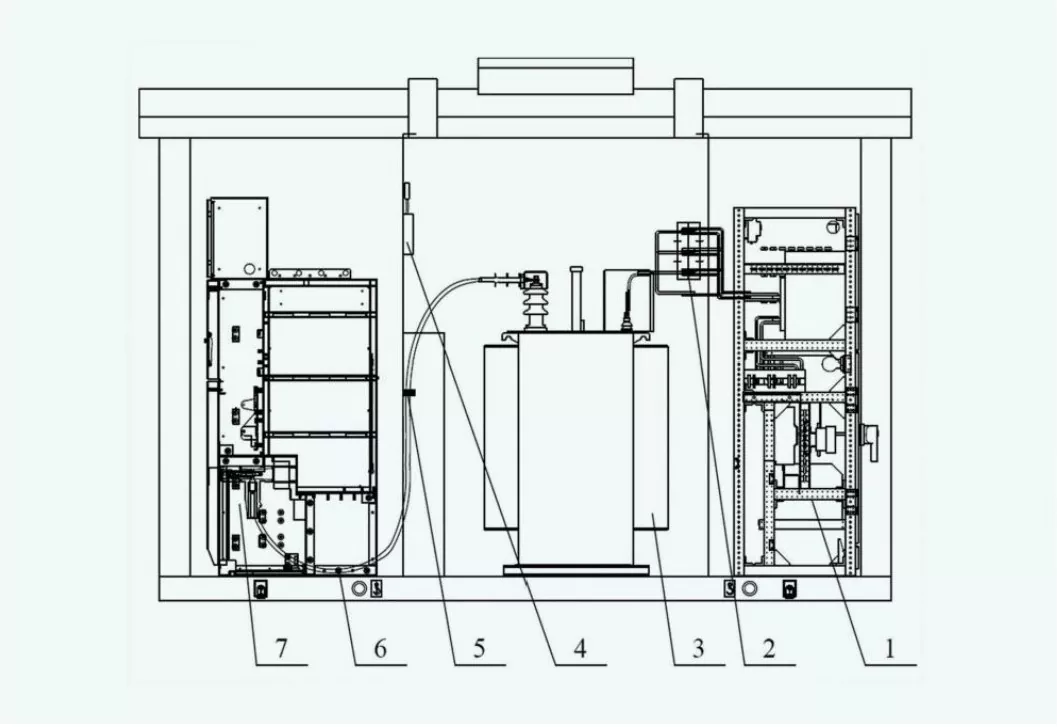

المكونات الرئيسية

●مفاتيح الجهد العالي

مسؤول عن إدخال وفصل مصدر الطاقة عالي الجهد. تشمل المعلمات التقنية الرئيسية الجهد المقنن (12 كيلو فولت أو 24 كيلو فولت أو 36 كيلو فولت) وقدرة كسر الدائرة القصيرة (25 كيلو أمبير إلى 40 كيلو أمبير).

●محول

يستخدم لتقليل الجهد العالي إلى جهد أقل قابل للاستخدام. تتضمن المعلمات السعة (تتراوح من 50 كيلو فولت أمبير إلى 2500 كيلو فولت أمبير)، وفئة العزل والكفاءة (عادةً أعلى من 98%).

● المفاتيح الكهربائية ذات الجهد المنخفض

مسؤول عن توزيع الطاقة للمستخدمين النهائيين وتوفير حماية للدوائر. تشمل المكونات قواطع الدائرة والصمامات والعدادات. وتتراوح الفولتية المقدرة من 0.4 كيلو فولت إلى 1 كيلو فولت والتيارات المقدرة حتى 6300 أمبير، اعتمادًا على التطبيق.

● الضميمة

يمكن أن يوفر غلاف المحطة الفرعية من النوع الصندوقي الحماية المادية والختم البيئي. منتجاتنا بشكل عام هي تصميم بمستوى حماية IP54 أو IP65، وتتميز البيئة الخارجية والقاسية بقدرة عالية على التكيف.

● نظام الطاقة المساعد

هذا مخصص لتشغيل المعدات الداخلية (مراوح التبريد والسخانات والإضاءة). وتشمل المعلمات الجهد المقنن (220 فولت أو 110 فولت تيار متردد/تيار مستمر) وسعة الطاقة.

● نظام التبريد

تأكد من أن المحولات والمكونات الأخرى تعمل ضمن الحدود الحرارية. يمكن أن يكون وضع التبريد هو تبريد الهواء الطبيعي (AN) أو تبريد الهواء القسري (AF)، يرجى الحكم وفقًا لسعة الحمولة والبيئة.

● نظام الحماية والتحكم

يحتوي على مرحلات ووحدات تحكم وأجهزة مراقبة لسلامة واستقرار النظام. تتطلب إعدادات الحماية عتبات التيار والجهد التي تنطبق على النظام بأكمله.

● نظام التأريض

يوفر أمانًا حاسمًا ضد الصدمات الكهربائية ويضمن تبديد تيار العطل. يتكون نظام التأريض من الفولاذ المجلفن أو شريط نحاسي مصمم لمقاومة منخفضة، أقل من 1 أوم في معظم التركيبات.

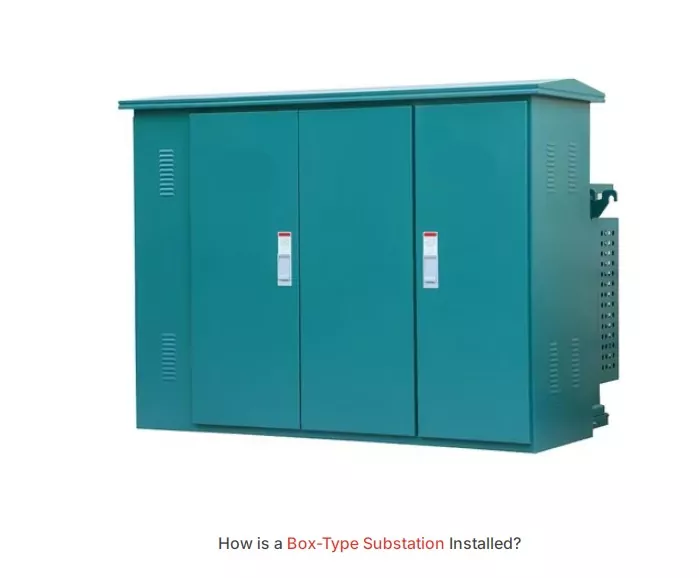

تثبيت

هناك عدة خطوات أساسية لتثبيت المحطة الفرعية من النوع Geographic Box.

1. اختيار الموقع وإعداده

يجب أن يكون الموقع مسطحًا ومستقرًا وجيد التصريف. ولكن أيضًا لتلبية متطلبات تصريح السلامة والوصول، يرجى الاختيار وفقًا لوضعك الفعلي.

2. بناء الأساس

إنشاء أساسات خرسانية مسلحة لدعم وزن المحطة الفرعية وضمان الاستقرار الهيكلي.

3. تحديد المواقع والتجمع

يتم وضع الصندوق على الأساس باستخدام معدات الرفع ويتم تثبيته ضد القوى الميكانيكية بمسامير أو مثبتات.

4. التوصيل الكهربائي

قم بتوصيل الكابلات الواردة والصادرة بأطراف الجهد العالي والمنخفض. انتبه إلى أن التأريض يجب أن يكون صحيحًا، وهو أمر مهم جدًا لسلامة النظام.

5. الاختبار والتشغيل

التثبيت الكامل قم بإجراء اختبارات مقاومة العزل ومعايرة المرحلات الواقية والفحوصات الوظيفية على جميع المكونات. قبل تشغيل المحطة الفرعية، من الجيد إعادة تأكيد الكود الكهربائي المحلي لديك.
