دليل سريع: الاختلافات الرئيسية ودليل الاختيار بين النوع الجاف والمحولات المغمورة بالزيت

2026-03-21 0 اترك لي رسالة

دليل سريع: الاختلافات الرئيسية ودليل الاختيار بين النوع الجاف والمحولات المغمورة بالزيت

مع تسارع تطوير أنظمة الطاقة الجديدة، تلعب محولات التوزيع - باعتبارها معدات مهمة لتحويل الطاقة - دورًا حيويًا في تحديد السلامة وكفاءة الطاقة وتكاليف التشغيل والصيانة. ويهيمن على السوق الحالي فئتان رئيسيتان: المحولات من النوع الجاف والمحولات المغمورة بالزيت. ويختلف هذان النوعان بشكل كبير من حيث العزل والتبريد والسلامة والأداء البيئي والسيناريوهات القابلة للتطبيق وفعالية التكلفة. وفقًا لمعيار كفاءة الطاقة الإلزامي GB 20052-2024، توفر هذه المقالة تحليلاً شاملاً للاختلافات بين هذين النوعين من المعدات، مما يوفر مرجعًا موثوقًا للاختيار الهندسي.

I. الاختلافات الأساسية الأساسية: الاختلافات في طرق العزل والتبريد

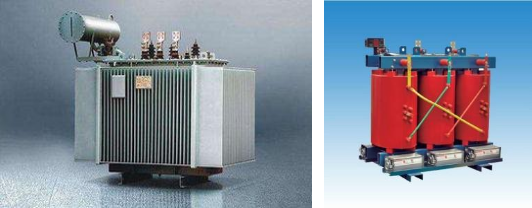

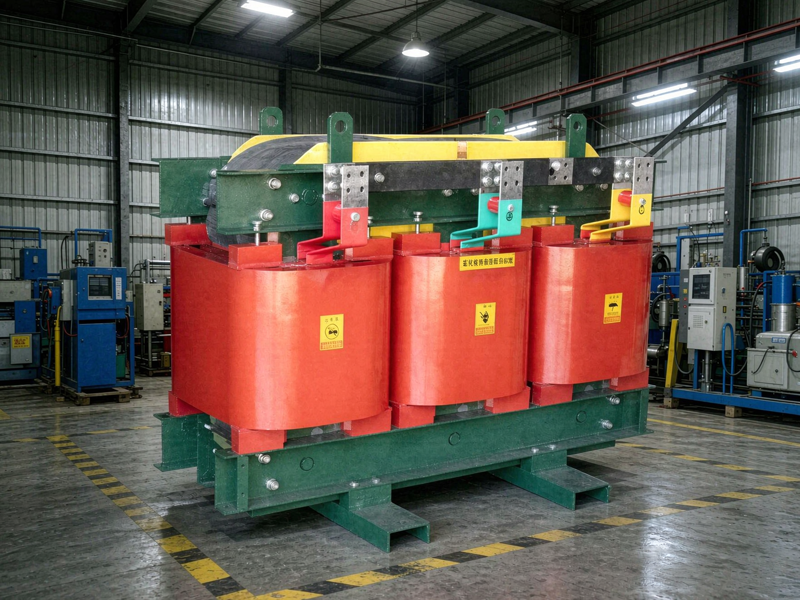

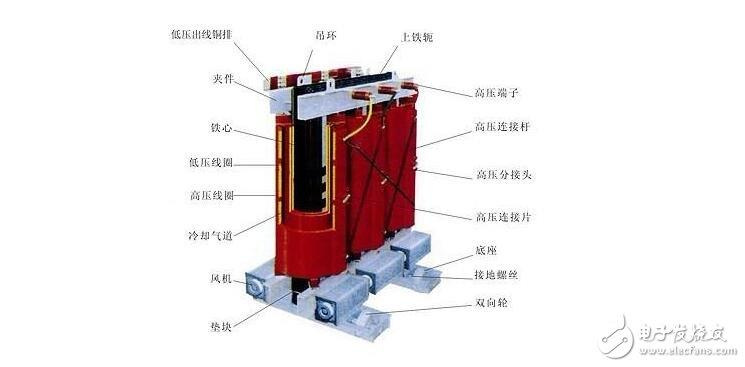

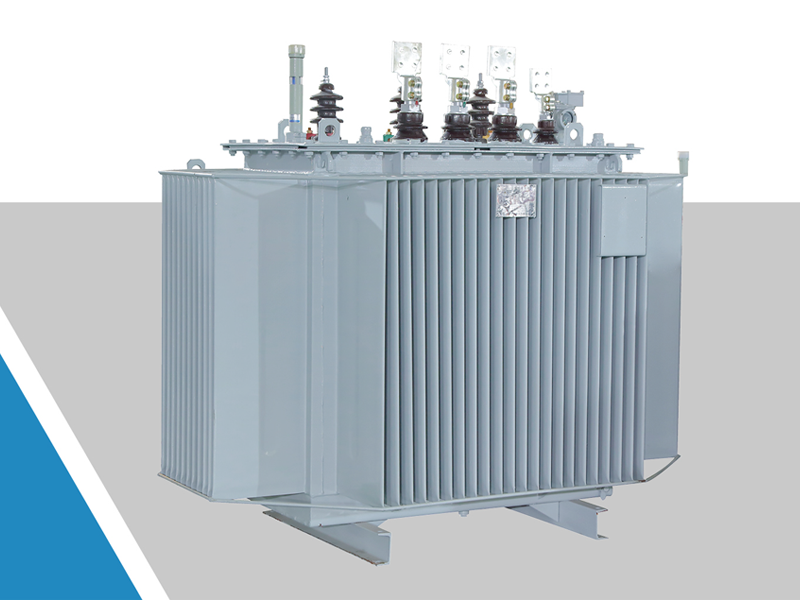

تستخدم المحولات من النوع الجاف الهواء كوسيلة تبريد. يتم عزل اللفات باستخدام صب فراغ راتنجات الايبوكسي أو تشريب ورق نومكس، مما يلغي الحاجة إلى الوسائط السائلة. إنها تتميز ببنية بسيطة ولا تشكل أي خطر للتسرب. تستخدم المحولات المغمورة بالزيت الزيت العازل كوسيلة للتبريد والعزل. يتم غمر القلب واللفات في خزان الزيت، بالاعتماد على دوران الزيت لتبديد الحرارة. هذه التكنولوجيا ناضجة وتوفر نطاقًا أوسع من القدرات. يحدد هذا الاختلاف الأساسي في التصميم الاختلاف الشامل بين الاثنين من حيث السلامة والأثر البيئي والتشغيل والصيانة.

ثانيا. المقارنة عبر ستة أبعاد رئيسية

عنصر المقارنة	محول من النوع الجاف	محول مغمور بالزيت
1. السلامة وحماية البيئة	مقاومة للحريق، ومقاومة للانفجار، وخالية من التلوث. يفي بمعايير العزل من الفئة F/H. لا يوجد خطر تسرب الزيت أو الاحتراق. يتوافق مع كود الحريق GB50016. مثالية للمناطق ذات الكثافة السكانية العالية والمساحات تحت الأرض.	خطر تسرب الزيت والحرائق. يتطلب أحواض النفط ومرافق مكافحة الحرائق. قد يؤدي تسرب الزيوت المعدنية إلى تلويث التربة ومصادر المياه، مع مراعاة اللوائح البيئية الأكثر صرامة.
2. سيناريوهات التطبيق	يُفضل استخدامه في المواقع الداخلية ذات السلامة العالية من الحرائق مثل المجمعات التجارية ومراكز البيانات والمستشفيات والمدارس ومترو الأنفاق وأقبية المباني الشاهقة. قدرة الوحدة الواحدة أقل من 2500 كيلو فولت أمبير.	تستخدم بشكل رئيسي في المحطات الفرعية الخارجية والمجمعات الصناعية ومحطات تعزيز طاقة الرياح والطاقة الشمسية وإمدادات الطاقة المركزية ذات السعة العالية. يمكن أن تغطي متطلبات الطاقة العالية جدًا.
3. التركيب والصيانة	حجم صغير، تركيب مرن، صيانة مجانية أو منخفضة. لا يتطلب سوى فحوصات منتظمة لإزالة الغبار والتحكم في درجة الحرارة. وقت صيانة قصير عند انقطاع التيار الكهربائي دون تعطيل الإنتاج.	يتطلب اختبار عينة الزيت بانتظام، وتجديد الزيت، ومعالجة التسرب. عبء أعمال الصيانة الثقيلة؛ تغيير الزيت مطلوب كل 5-8 سنوات. ارتفاع تكلفة الصيانة لكل وحدة.
4. التكلفة والاقتصاد	تكلفة الشراء الأولية أعلى بنسبة 15%-20%، ولكن تكلفة صيانة دورة الحياة أقل، مما يوفر أداءً فائقًا من حيث التكلفة على المدى الطويل.	الاستثمار الأولي أقل بنسبة 30% إلى 50%، مع توفير متميز في سيناريوهات السعة الكبيرة، ولكن تكاليف التشغيل والامتثال أعلى.
5. كفاءة الطاقة وخسارةها	يفي بمعايير GB 20052-2024 من المستوى 1/2 لكفاءة استخدام الطاقة. انخفاض فقدان عدم التحميل، وتوفير المزيد من الطاقة في ظل ظروف الحمل الخفيف.	يفي بمعايير GB 20052-2024 من المستوى 1/2 لكفاءة استخدام الطاقة. أداء أفضل لفقدان الحمل، وأكثر ملاءمة للتشغيل المستمر للخدمة الشاقة.
6. القدرة على التكيف البيئي	مقاومة ضعيفة للرطوبة والغبار. يتطلب حماية معززة في البيئات عالية الرطوبة والتآكل.	هيكل مغلق ومستقر، قدرة أقوى على التكيف مع البيئات الخارجية القاسية، مع مقاومة ممتازة للطقس.

ثالثا. تنفيذ اللوائح الجديدة: يجب أن يتوافق اختيار المعدات مع المعايير

GB 20052-2024، معيار وطني إلزامي لمحولات الطاقة اعتبارًا من فبراير 2025، يحدد درجات كفاءة الطاقة وجداول التخلص التدريجي. يُمنع منعا باتا اختيار النماذج منخفضة الكفاءة في مشاريع البناء الجديدة، ويجب التخلص التدريجي من المعدات الحالية ذات الاستهلاك العالي للطاقة. لتوزيع الطاقة الداخلية في المباني المدنية، وفقًا للأحكام الإلزامية لـ GB 51348-2019، يجب اختيار المحولات المعزولة بالسائل من النوع الجاف أو غير القابلة للاشتعال.

رابعا. توصيات الاختيار: المطابقة الدقيقة بناءً على سيناريوهات التطبيق

اختر النوع الجاف: البيئات الداخلية، والمناطق ذات الإشغال العالي، والمتطلبات الصارمة للسلامة من الحرائق، والمساحة المحدودة، وتقلبات الأحمال الخفيفة، والتركيز على حماية البيئة والصيانة المنخفضة.

اختر مغمورًا بالزيت: للاستخدام الخارجي، والأحمال المركزة ذات السعة الكبيرة، والأحمال الثقيلة المستمرة، والبيئات القاسية، والمواقف التي تعطي الأولوية للتكاليف الأولية المنخفضة.

خامسا اتجاهات الصناعة

وانطلاقاً من أهداف السلامة والأهداف المنخفضة الكربون، يستمر معدل تغلغل المحولات من النوع الجاف في الارتفاع في شبكات التوزيع الحضرية، ومراكز البيانات، وقطاعات البنية التحتية الجديدة؛ تظل المحولات المغمورة بالزيت، التي تستفيد من قدرتها الكبيرة وفعاليتها من حيث التكلفة، مهيمنة في نقل الطاقة الخارجية وتحويلها بالإضافة إلى تطبيقات الطاقة الصناعية. وهذان النوعان من المعدات لا يستبعد أحدهما الآخر؛ بل إنها تكمل بعضها البعض في سيناريوهات مختلفة وتعمل معًا لدعم التشغيل الآمن والفعال لشبكات الطاقة الحديثة.

ينصح مصنعو معدات الطاقة بأن الاختيار يجب أن يوازن بين السلامة وكفاءة الطاقة والتشغيل والصيانة والامتثال التنظيمي. يجب اتخاذ القرارات بشكل شامل، مع الأخذ في الاعتبار خصائص الحمل وبيئات التثبيت ودورات الميزانية، لتجنب زيادة التكاليف ومخاطر السلامة ومخاطر الامتثال الناتجة عن الاختيار غير الصحيح.
