ما هي المحطة الفرعية من النوع الصندوقي؟

ماذاأ محطة فرعية من النوع الصندوقي?

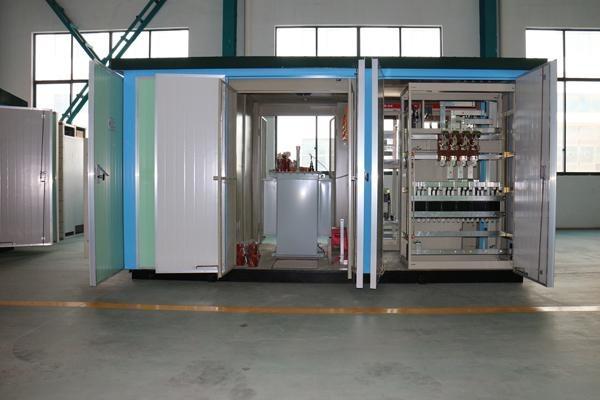

أ محطة فرعية من النوع الصندوقييُعرف أيضًا باسم أ الجاهزةأو محطة فرعية مدمجة،  هي وحدة مغلقة يتم تجميعها في المصنع وتدمج جميع المكونات الأساسية لمحطة فرعية كهربائية تقليدية في هيكل معدني واحد مقاوم للعوامل الجوية. إنه مصمم لتحويل وتوزيع الطاقة من الجهد المتوسط ​​(MV) إلى الجهد المنخفض (LV).

فكر في الأمر على أنه محطة توزيع طاقة "توصيل وتشغيل" تحل محل مباني المحطات الفرعية الكبيرة المصنوعة من الطوب وقذائف الهاون.

مكونات أمحطة فرعية من النوع الصندوقي

A محطة فرعية من النوع الصندوقي تم تصميمه بثلاثة أقسام رئيسية: المفاتيح الكهربائية ذات الجهد العالي، والمحول، ومعدات التوزيع ذات الجهد المنخفض. تلعب كل حجرة دورًا حاسمًا في ضمان كفاءة تحويل الطاقة وتوزيعها.

المفاتيح الكهربائية ذات الجهد العالي

تعمل عادةً بجهد مقنن يبلغ 10 كيلو فولت أو 35 كيلو فولت.

تتميز بالوحدات الرئيسية الحلقية المصنعة محليًا أو المستوردة وقواطع الدائرة الكهربائية.

مجهزة بصمامات الحد الحالي لتعزيز السلامة.

محولات

متوفر في كل من التكوينات المغمورة بالزيت والنوع الجاف.

قادرة على استيعاب المحولات حتى 1600 كيلو فولت أمبير.

يتميز بغلاف وقائي مصنوع من مواد عازلة أو معدنية.

معدات توزيع الجهد المنخفض

تشمل لوحات توزيع الطاقة، ولوحات الإضاءة، ولوحات القياس، ولوحات تعويض الطاقة التفاعلية.

مجهزة بأنظمة التحكم التلقائي في درجة الحرارة والتكثيف.

يساعد على تحقيق توصيل الطاقة بكفاءة إلى نهاية المستخدم.

مميزات المحطات الفرعية من نوع الحاوية

(1) التكنولوجيا المتقدمة وآمنة وموثوقة. (2) درجة عالية من الأتمتة؛ (3) التصنيع المسبق للمصنع؛ (4) خيارات التكوين المرنة؛ (5) فعالة من حيث التكلفة مع نتائج سريعة؛ (6) البصمة المدمجة؛ (7) تصميم جمالي يمتزج جيدًا مع البيئة المحيطة.

تصنيف المحطات الفرعية من النوع الصندوقي

1) النوع المعياري. يتم وضع المفاتيح الكهربائية ذات الجهد العالي والمنخفض والمحول داخل حاوية معدنية، مع ممر تشغيلي محجوز داخل معدات التوزيع ذات الجهد العالي والمنخفض. هذا النوع من المحطات الفرعية من نوع الحاوية كبير الحجم نسبيًا ونادرًا ما يستخدم اليوم.

(2) نوع الوحدة المتكاملة. بدلاً من استخدام مجموعات كاملة من المعدات الموجودة، يتم تركيب أجهزة التحكم والحماية ذات الجهد العالي والمنخفض مباشرة داخل العلبة لتشكيل وحدة واحدة. تم تصميم هذه العبوات للتشغيل بدون صيانة، وهي تفتقر إلى ممر التشغيل وهي صغيرة الحجم؛ تُعرف أيضًا باسم المحطات الفرعية ذات النمط الأوروبي أو النوع القياسي.

(3) النوع المتكامل. يعمل هذا التصميم على تبسيط أجهزة التحكم والحماية ذات الجهد العالي من خلال وضع كل من معدات توزيع الجهد العالي والمنخفض والجسم الرئيسي للمحول معًا داخل خزان زيت المحول، مما يشكل وحدة واحدة. بل إنها أكثر إحكاما، حيث يمكن مقارنتها بحجم محول مغمور بالزيت بنفس السعة - ما يقرب من ثلث حجم محطة فرعية على الطراز الأوروبي. تُعرف أيضًا باسم المحطة الفرعية من النوع الصندوقي على الطراز الأمريكي أو المحطة الفرعية من النوع الصندوقي المضغوط.

أنواع ونماذجمحطة فرعية من النوع الصندوقيs

محطة فرعية من النوع الصندوقيتتوفر s في مجموعة متنوعة من النماذج والتكوينات لتلبية الاحتياجات التشغيلية المختلفة. تم تصميم كل نموذج بعناية لتقديم مزايا محددة وتلبية المتطلبات الفريدة للمستخدمين.

النماذج المشتركة

نماذج المفاتيح الكهربائية ذات الجهد العالي

نماذج خزانة المحولات من النوع الجاف

نماذج المفاتيح الكهربائية ذات الجهد المنخفض

النماذج القياسية العالمية

النمط الأوروبي: أكبر حجمًا بمكونات مركزية.

النمط الأمريكي: يقدم أداء تبريد أفضل ولكنه أكبر في الحجم.

مدمج: مساحة أصغر، ولكنها توفر مزايا مشابهة للنمط الأمريكي.

إرشادات التشغيل والصيانة

تعد استراتيجيات التشغيل والصيانة الفعالة أمرًا بالغ الأهمية لعمر وموثوقية المعداتمحطة فرعية من النوع الصندوقيق. تمنع أنشطة الفحص والصيانة المنتظمة حدوث أعطال غير متوقعة وتضمن إمداد الطاقة دون انقطاع.

المتطلبات التشغيلية الأساسية

قم بالتثبيت على منصة مرتفعة لمنع دخول الماء.

تأكد من اتصال موثوق بشبكة التأريض لضمان السلامة.

حافظ على المنطقة المحيطة بالمحطة الفرعية نظيفة وخالية من الحطام.

التفتيش والصيانة الدورية

فحص معدات ومحولات الجهد العالي بشكل دوري.

إجراء اختبارات العزل لضمان التشغيل الآمن.

الحفاظ على نظام التبريد لمنع ارتفاع درجة الحرارة.

التحديات والاعتبارات

بينمامحطة فرعية من النوع الصندوقيتقدم العديد من المزايا، ولكن هناك أيضًا تحديات تتطلب دراسة متأنية. وتغطي هذه التحديات جوانب مختلفة، بما في ذلك التأثير البيئي والقيود التشغيلية.

الاعتبارات البيئية والسلامة

خطر ارتفاع درجة الحرارة والحاجة إلى تهوية كافية.

الآثار البيئية المحتملة من التخلص غير السليم من المواد.

التدابير الأمنية لمنع الوصول غير المصرح به.

القيود التشغيلية

قيود القدرة على بعض نماذج المحولات.

الحاجة إلى الصيانة المستمرة لتجنب المشاكل التشغيلية.

التحديات المتعلقة بالتكامل مع الأنظمة الحالية.

خاتمة

المحطة الفرعية من النوع الصندوقي عبارة عن وحدة معدنية مغلقة يتم تجميعها في المصنع لتحويل وتوزيع الطاقة ذات الجهد المتوسط ​​والمنخفض، ودمج المكونات الأساسية (المفاتيح الكهربائية عالية الجهد، والمحولات، ومعدات الجهد المنخفض) كبديل "للتوصيل والتشغيل" للمحطات الفرعية التقليدية.

إنها تتميز بالتكنولوجيا المتقدمة، التكوين المرن، الحجم الصغير والفعالية من حيث التكلفة، مع ثلاثة أنواع رئيسية (وحدات، النمط الأوروبي، النمط الأمريكي) ونماذج مختلفة لتلبية الاحتياجات المختلفة. يعد التشغيل والصيانة المناسبة أمرًا ضروريًا لمواجهة التحديات مثل مشاكل السخونة الزائدة والتكامل.

سيهو تتفوق شركة Electric بميزتها الأساسية المتمثلة في التخصيص المرن، حيث تقدم حلولاً مخصصة (الجهد الكهربي والسعة وسيناريوهات التطبيق) تغطي جميع النماذج القياسية. إنه يستخدم مكونات أساسية عالية الجودة ومحولات يتم التحكم فيها بشكل صارم لتحقيق الاستقرار، بالإضافة إلى التحكم الذكي في الجهد المنخفض. من خلال التصنيع المسبق القياسي والصيانة سهلة الاستخدام وخدمة ما بعد البيع الاحترافية، فإنها توفر حلول طاقة فعالة وآمنة وفعالة من حيث التكلفة.

إذا كان لديك أي احتياجات ذات صلة، يرجى زيارة موقعنا على الانترنت لمزيد من المعلومات أو استشارة فريقنا المحترف مباشرة. تذكر، الاختيارسيهو يعني اختيار الموثوقية والابتكار!

الأسئلة الشائعة حول المحطات الفرعية من النوع الصندوقي (المحطات الفرعية الجاهزة/المدمجة).S

المعلومات الأساسية

س1: ما هي المحطة الفرعية من النوع الصندوقي؟

ج: المحطة الفرعية من النوع الصندوقي، والتي تسمى أيضًا المحطة الفرعية الجاهزة أو المدمجة، عبارة عن وحدة مغلقة يتم تجميعها في المصنع وتدمج جميع المكونات الأساسية لمحطة فرعية كهربائية تقليدية في غلاف معدني واحد مقاوم للعوامل الجوية. يتم استخدامه لتحويل وتوزيع الطاقة ذات الجهد المتوسط ​​(MV) إلى الجهد المنخفض (LV)، ليكون بمثابة بديل "التوصيل والتشغيل" لمباني المحطات الفرعية الكبيرة المصنوعة من الطوب وقذائف الهاون.

س2: ما هي المكونات الرئيسية للمحطة الفرعية من النوع الصندوقي؟

ج: يتكون من ثلاث أقسام رئيسية، لكل منها دور حاسم في تحويل الطاقة وتوزيعها:

المفاتيح الكهربائية ذات الجهد العالي: تعمل عادةً بجهد 10 كيلو فولت أو 35 كيلو فولت، ومجهزة بوحدات رئيسية حلقية، وقواطع دوائر مفرغة، وصمامات تحد من التيار.

المحولات: متوفرة في تكوينات من النوع الجاف والمغمورة بالزيت، بقدرة تصل إلى 1600 كيلو فولت أمبير، مع غلاف حماية عازل أو معدني.

معدات توزيع الجهد المنخفض: تشمل لوحات توزيع الطاقة، ولوحات الإضاءة، ولوحات القياس، ولوحات تعويض الطاقة التفاعلية، وأنظمة التحكم التلقائي في درجة الحرارة/التكثيف.

سمات

س 3: ما هي الميزات الرئيسية للمحطات الفرعية من النوع الصندوقي؟

ج: السمات الرئيسية هي: (1) التكنولوجيا المتقدمة، آمنة وموثوقة؛ (2) درجة عالية من الأتمتة؛ (3) التصنيع المسبق للمصنع؛ (4) خيارات التكوين المرنة؛ (5) فعالة من حيث التكلفة مع نتائج سريعة؛ (6) البصمة المدمجة؛ (7) تصميم جمالي يمتزج مع البيئة المحيطة.

التصنيف والنماذج

س 4: ما هي التصنيفات الرئيسية للمحطات الفرعية من النوع الصندوقي؟

ج: هناك ثلاثة أنواع رئيسية:

النوع المعياري: توجد المفاتيح الكهربائية والمحولات ذات الجهد العالي والمنخفض في حاوية معدنية مع ممر تشغيلي؛ كبيرة نسبيا ونادرا ما تستخدم الآن.

نوع الوحدة المتكاملة: يتم تركيب أجهزة التحكم/الحماية ذات الجهد العالي والمنخفض مباشرة في العلبة (لا يوجد ممر تشغيلي)، ولا تحتاج إلى صيانة، وصغيرة الحجم؛ ويسمى أيضًا النمط الأوروبي أو النوع القياسي.

النوع المتكامل: توجد معدات التوزيع ذات الجهد العالي والمنخفض والجسم الرئيسي للمحول في خزان زيت المحولات، وهو أكثر إحكاما (حوالي 1/3 حجم النمط الأوروبي)؛ يُطلق عليه أيضًا الطراز الأمريكي أو النوع المضغوط.

س 5: ما هي نماذج المحطات الفرعية من النوع الصندوقي المتوفرة؟

ج: هناك نماذج مختلفة لتلبية الاحتياجات المختلفة، بما في ذلك: نماذج المفاتيح الكهربائية عالية الجهد، ونماذج كابينة المحولات من النوع الجاف، ونماذج المفاتيح الكهربائية منخفضة الجهد، والنماذج القياسية العالمية (النمط الأوروبي: أكبر مع مكونات مركزية؛ النمط الأمريكي: تبريد أفضل ولكن أكبر؛ متكامل: مساحة أصغر مع مزايا النمط الأمريكي).

التشغيل والصيانة

س 6: ما هي المتطلبات التشغيلية الأساسية للمحطات الفرعية من النوع الصندوقي؟

ج: المتطلبات الأساسية هي: (1) التثبيت على منصة مرتفعة لمنع دخول الماء؛ (2) ضمان الاتصال الموثوق به بشبكة التأريض للسلامة؛ (3) حافظ على المنطقة المحيطة بالمحطة الفرعية نظيفة وخالية من الحطام.

س7: ما هي عمليات الفحص والصيانة المنتظمة اللازمة للمحطات الفرعية من النوع الصندوقي؟

ج: الصيانة الدورية تشمل: (1) فحص معدات ومحولات الجهد العالي. (2) إجراء اختبارات العزل لضمان التشغيل الآمن؛ (3) الحفاظ على نظام التبريد لمنع ارتفاع درجة الحرارة.

التحديات والاعتبارات

س 8: ما هي الاعتبارات البيئية والسلامة التي يجب مراعاتها بالنسبة للمحطات الفرعية من النوع الصندوقي؟

ج: الاعتبارات الرئيسية هي: (1) خطر ارتفاع درجة الحرارة، مما يتطلب تهوية كافية؛ (2) الآثار البيئية المحتملة الناجمة عن التخلص غير السليم من المواد؛ (3) التدابير الأمنية لمنع الوصول غير المصرح به.

س9: ما هي القيود التشغيلية التي تمتلكها المحطات الفرعية من النوع الصندوقي؟

ج: القيود الرئيسية هي: (1) القيود المفروضة على قدرة بعض نماذج المحولات؛ (2) الحاجة إلى الصيانة المستمرة لتجنب المشاكل التشغيلية؛ (3) تحديات التكامل مع الأنظمة الحالية.
