الفرق بين محولات الطاقة ومحولات التوزيع

إذا نظرت إلى شبكة الطاقة، فهي في الأساس نظام نقل واسع النطاق. ومع ذلك، من محطة الطاقة إلى شاحن الكمبيوتر المحمول، تخضع الكهرباء لتحويلات جهد متعددة أثناء النقل. خلف هذا التدفق السلس للكهرباء تكمن قطعة من المعدات المهمة: المحول.

المحولات هي العمود الفقري لكل شبكة كهرباء حديثة. فهي تنظم مستويات الجهد وفقًا للطلب، سواء للنقل بين الولايات أو لتزويد المنازل المجاورة بالطاقة. وبدون المحولات، ستكون أنظمة الطاقة الحديثة غير فعالة، وغير آمنة، وغير موثوقة. من شبكات الطاقة المتجددة في الهند إلى المرافق الحضرية في الولايات المتحدة، يلعب اختيار المحول المناسب دورًا حاسمًا في ضمان توصيل الطاقة بشكل موثوق.

يوجد داخل شبكة الطاقة فئتان رئيسيتان من المحولات: محولات الطاقة ومحولات التوزيع. ويستمر الطلب العالمي على الطاقة في الارتفاع. يعد فهم الاختلافات بين هذين النوعين أمرًا بالغ الأهمية لشركات المرافق وشركات EPC والمستخدمين الصناعيين ومطوري البنية التحتية.

دعونا نلقي نظرة فاحصة على الاختلافات بينهما، وأدوار كل منهما في الشبكة، وكيفية اختيار المحول المناسب لتطبيقك.

ما هو محول الطاقة؟

يمكنك التفكير في محول الطاقة كعامل ثقيل في شبكة الطاقة. إنها أجهزة ضخمة ذات جهد عالي في شبكة النقل. وتتمثل وظيفتها الأساسية في التعامل مع الفولتية العالية ونقل كميات كبيرة من الكهرباء بكفاءة بين مواقع توليد الطاقة ومحطات النقل الفرعية. نظرًا لأن هذه الأجهزة تتعامل مع مثل هذه الكميات الهائلة من الطاقة، فإن جميع الشركات المصنعة لمحولات الطاقة ذات السمعة الطيبة تصممها لتكون قوية ومتينة للغاية. فهي ليست أكبر حجمًا فحسب، بل إنها أيضًا مصممة خصيصًا لتحمل الضغوط الشديدة.

تطبيقات محولات القدرة في شبكة الكهرباء

يمكنك العثور على محولات الطاقة في المواقع التالية:

محطات توليد الطاقة

ربط الشبكات ومحطات التحويل

محطات النقل الفرعية

هذه المحولات هي الأصول الهامة. وهي بمثابة العمود الفقري الذي يربط محطات الطاقة بالشبكة. فشل واحد يمكن أن يؤثر على المنطقة بأكملها.

التركيز على التصميم: السعة والكفاءة ومنحنيات الحمل

يتمثل الاختلاف الهندسي الرئيسي في أن محولات الطاقة مصممة للعمل عند التحميل الكامل. فهي قادرة على تحمل الضغوط الكهربائية والحرارية العالية. نظرًا لأنها تعمل عادةً تحت أحمال مستمرة عند ذروة السعة أو بالقرب منها، يقوم موردو محولات الطاقة بتحسين هذه الوحدات لتحقيق أقصى قدر من الكفاءة عند التحميل الكامل. ويهدف تصميمها إلى تقليل فقدان الطاقة، وتوفير عزل موثوق، وإطالة عمر الخدمة.

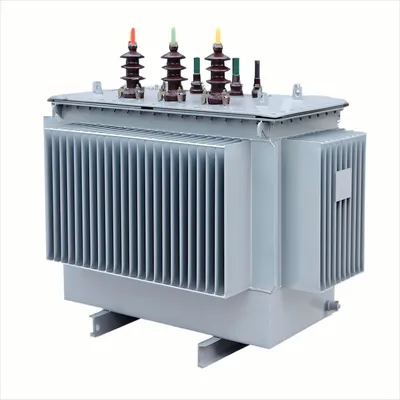

ما هو محول التوزيع؟

محول التوزيع هو جهاز يقوم بتوصيل الكهرباء من شبكة الطاقة إلى المنازل والشركات والمباني التجارية. يتم تثبيتها عادةً على أعمدة الكهرباء في المناطق السكنية أو على جوانب المباني ذات حركة المرور العالية. في بعض المناطق التي تكون فيها المساحة محدودة ولا يمكن تركيب الخطوط الهوائية، قد يتم دفنها أيضًا تحت الأرض.

تُعرف هذه الأجهزة أيضًا باسم المحولات المتدرجة لأنها تقلل الجهد من مستوى أعلى إلى مستوى أقل يمكن للمستخدمين التعامل معه بأمان دون الإضرار بأجهزتهم أو معداتهم الإلكترونية. داخل محول التوزيع، يتم لف ملفات نحاسية كبيرة حول قلب حديدي. تقوم الملفات بتوصيل التيار عبر القلب الحديدي، وتنقل الطاقة من ملف إلى آخر دون التسبب في تقلبات الجهد.

وهي تختلف عن وحدات التغذية التوزيعية من حيث أنها تتصل فقط بمبنى واحد أو مجموعة من المباني، وليس بمرافق متعددة كما تفعل وحدات التغذية.

ولذلك فإن وظيفة محول التوزيع هي خفض الجهد من خطوط النقل. الهيكل الأساسي لمحول التوزيع هو نفس المحول الذاتي، ولكن تكوين الملف الخاص به يسمح له بتزويد الطاقة لكلا جانبي الحمل.

يشرح هذا الجدول لماذا تم تصميم محولات الطاقة ومحولات التوزيع بشكل مختلف ولماذا لا يمكن استخدامها بالتبادل.

الفرق الرئيسي بين محول الطاقة ومحول التوزيع

1. تستخدم محولات الطاقة في شبكة النقل ذات الفولتية العالية بينما تستخدم محولات التوزيع في شبكة التوزيع ذات الفولتية المنخفضة.

2. تتوفر محولات الطاقة بتصنيفات مختلفة 400 كيلو فولت، 200 كيلو فولت، 110 كيلو فولت، 66 كيلو فولت، 33 كيلو فولت في السوق ومحولات التوزيع متوفرة بـ 11 كيلو فولت، 6.6 كيلو فولت، 3.3 كيلو فولت، 440 فولت، 230 فولت.

3. يعمل محول الطاقة دائمًا عند الحمل الكامل المقدر حيث أن تقلب الحمل أقل جدًا ولكن محول التوزيع يعمل عند حمل أقل من الحمل الكامل نظرًا لأن التباين في الأحمال مرتفع جدًا.

4. تم تصميم محولات الطاقة لتحقيق أقصى قدر من الكفاءة بنسبة 100%، ويتم حساب الكفاءة ببساطة من خلال نسبة الطاقة الناتجة إلى الطاقة المدخلة، بينما تتراوح الكفاءة القصوى لمحولات التوزيع بين 50-70% ويتم حسابها بواسطة All Day Efficiency.

5. تستخدم محولات الطاقة في محطات توليد الطاقة ومحطات النقل الفرعية، ويتم تركيب محول التوزيع في محطات التوزيع التي يتم منها توزيع الطاقة للأغراض الصناعية والمنزلية.

6. حجم محولة القدرة كبير مقارنة بمحولات التوزيع.

7. في محولات الطاقة، يحدث فقدان الحديد والنحاس على مدار اليوم، أما في محولات التوزيع، فيحدث فقدان الحديد على مدار 24 ساعة، أي طوال اليوم، ويعتمد فقدان النحاس على دورة الحمل.

التطبيقات: متى تستخدم محولات الطاقة

تستخدم محولات الطاقة في المقام الأول لنقل الطاقة. وهي مطلوبة في الحالات التالية:

توليد الطاقة: يستخدم لزيادة الجهد في محطات الطاقة الكهرومائية أو الحرارية أو النووية لتمكين النقل لمسافات طويلة.

الربط الشبكي: ربط شبكات النقل المختلفة وشبكات النقل الثانوية لتمكين نقل الطاقة بين الشبكات الإقليمية.

الأحمال الصناعية الضخمة: توفير مصادر طاقة مخصصة عالية الجهد للمنشآت الكبيرة، مثل مصانع الصلب ومراكز البيانات.

استقرار الشبكة: دعم تنظيم الجهد وتعويض الطاقة التفاعلية للحفاظ على مصدر طاقة مستقر.

تعتمد مشاريع توسيع الشبكة والطاقة المتجددة عادةً على الشركات المصنعة لمحولات الطاقة والحلول المعتمدة عالميًا من موردي محولات الطاقة الموثوقين.

التطبيقات: متى يتم استخدام محولات التوزيع

تستخدم محولات التوزيع بشكل أساسي من جانب العميل. وهي مطلوبة في السيناريوهات التالية:

تكامل شبكات الطاقة المتجددة: ربط مزارع الرياح ومحطات الطاقة الشمسية بالشبكة المحلية عبر محولات التوزيع المتزايدة.

كهربة المنازل والريف: توفير إمدادات طاقة موثوقة للمباني السكنية والمناطق السكنية والقرى النائية.

البنية التحتية التجارية: توفير الطاقة للمناطق ذات الطلب المرتفع مثل مراكز التسوق ومباني المكاتب ومجمعات البيع بالتجزئة.

المناطق الصناعية: دعم الصناعات الخفيفة وورش العمل وتجمعات المؤسسات الصغيرة والمتوسطة.

الخلاصة: اختيار المحول المناسب للتطبيق المناسب

كل نوع من المحولات له وظائفه الفريدة. تقوم محولات الطاقة بنقل الكهرباء بكفاءة إلى شبكة الكهرباء الرئيسية. من ناحية أخرى، تم تصميم محولات التوزيع للتعامل مع مجموعة متنوعة من الأحمال وضمان مصدر طاقة موثوق. يعد اختيار المحول المناسب قرارًا طويل المدى سيؤثر على الكفاءة والموثوقية وتكاليف التشغيل لعقود قادمة.

اتصل بفريقنا الهندسي اليوم لمناقشة متطلبات مشروعك والتعرف على حلول المحولات المصممة لتحقيق الأداء العالي والكفاءة العالية وعمر الخدمة الطويل.

التعليماتs: محول الطاقة مقابل محول التوزيع (المبسط)

س1: ما الفرق الرئيسي بين محولات الطاقة والتوزيع؟

ج: محولات الطاقة مخصصة لشبكات النقل ذات الجهد العالي (على سبيل المثال، 400 كيلو فولت) وتعمل بحمولة كاملة مع القليل من التقلبات. محولات التوزيع مخصصة لتوزيع الجهد المنخفض (على سبيل المثال، 11 كيلو فولت) لتزويد المستخدمين النهائيين، وتعمل بحمل جزئي مع تقلبات عالية.

س2: كيف تختلف كفاءتها وحسابها؟

ج: محولات الطاقة: 100% أقصى كفاءة، محسوبة بواسطة طاقة الإخراج/الإدخال. محولات التوزيع: كفاءة 50-70%، محسوبة على أساس الكفاءة طوال اليوم (نسبة الطاقة على مدار 24 ساعة).

س3: متى يتم استخدام كل محول؟

ج: محولات الطاقة: محطات توليد الطاقة، محطات النقل الفرعية، الأحمال الصناعية الكبيرة. محولات التوزيع: المناطق السكنية/التجارية، محطات التوزيع الفرعية، المناطق الصناعية الخفيفة.

س 4: ما هي الاختلافات التصميمية / المادية الرئيسية؟

ج: محولات الطاقة: أكبر، كثافة تدفق أعلى، حمولة كاملة، 24/7 خسائر النحاس + الحديد. محولات التوزيع: أصغر، كثافة تدفق أقل، حمل جزئي، فقدان الحديد 24/7 (فقد النحاس يعتمد على الحمل).

س5: هل يمكن استخدامهما بالتبادل؟

ج: لا، لقد تم تحسينها لتناسب الأحمال والكفاءات المختلفة؛ يؤدي استخدام التبادل إلى عدم الكفاءة وفشل المعدات.

س6: ما الذي يجب مراعاته عند الاختيار؟

ج: مستوى الشبكة (النقل/التوزيع)، ونوع الحمل، وتقييم الجهد، واحتياجات الكفاءة، ونطاق التطبيق (توليد الطاقة/المستخدمين النهائيين).
