معدات المجموعة الكاملة ذات الجهد المنخفض

1.التعريف الأساسي

معدات المجموعة الكاملة ذات الجهد المنخفض هي مجموعة كاملة من الأجهزة الكهربائية المستخدمة لتوزيع الطاقة والتحكم والحماية في السيناريوهات التي يكون فيها جهد التيار المتردد ≥ 1000 فولت وجهد التيار المستمر ≥ 1500 فولت. وهي تشمل بشكل أساسي مجموعة المفاتيح الكهربائية الكاملة ذات الجهد المنخفض، وخزانات المفاتيح ذات الجهد المنخفض، وصناديق التوزيع ذات الجهد المنخفض والفئات الأخرى. باعتبارها المعدات الأساسية لنقل الطاقة ذات الجهد المنخفض في أنظمة الطاقة، يتم استخدامها على نطاق واسع في المصانع والمباني والطاقة الجديدة وغيرها من المجالات.

إن تصميم وإنتاج وتشغيل مثل هذه المعدات يجب أن يتوافق بشكل صارم مع سلسلة GB/T 7251 من المعايير الوطنية، ويجب أن يجتاز شهادة المنتج الإلزامية الصينية (CCC). في الوقت الحاضر، يتم ترقية المعدات الكاملة ذات الجهد المنخفض نحو الذكاء والرقمنة. المعيار الدوليالمتطلبات الإضافية لمعدات المجموعة الكاملة الذكيةتم إصدار (IEC TS 63290)، بقيادة وصياغة الصين، رسميًا، مما يوفر أساسًا دوليًا للتنمية الصناعية. تم تجهيز الجيل الجديد من المعدات الذكية بشكل عام ببوابات رقمية وأجهزة استشعار لاسلكية، والتي يمكنها تحقيق مراقبة في الوقت الحقيقي لحالة التشغيل والصيانة التنبؤية للأخطاء والتحكم عن بعد. على سبيل المثال، تعتبر مجموعة المفاتيح الكهربائية الرقمية ذات الجهد المنخفض ABB MNS® 3.0 ومجموعة المفاتيح الكهربائية الكاملة ذات الجهد المنخفض من الفئة 1E المحلية لـ Hualong One ممثلين نموذجيين في الصناعة.

2. تكوين المعدات

الوظائف الأساسية لمعدات المجموعة الكاملة ذات الجهد المنخفض هي: استقبال وتوزيع الطاقة المنقولة بواسطة المحولات بشكل معقول؛ حماية الدوائر ضد الحمل الزائد وأخطاء الدائرة القصيرة؛ تحقيق التحكم في التبديل ومراقبة تشغيل أجهزة التبديل الداخلية.

من منظور تقسيم الفئات، فهو يغطي خزائن المفاتيح ذات الجهد المنخفض، ولوحات التوزيع، وصناديق التحكم، وصناديق المفاتيح وغيرها من المعدات. وفقًا للوظائف، يمكن تقسيمها إلى خزانات PCC من نوع التوزيع (مركز التحكم في الطاقة) وخزانات MCC من النوع المحرك (مركز التحكم في المحرك). تشمل أنواع الخزانات الشائعة في أنظمة توزيع الطاقة ذات الجهد المنخفض الخزانات الواردة، وخزانات تعويض المكثف، وخزانات التوصيل، والخزانات الصادرة، وما إلى ذلك. يتم تجميع خزانات المفاتيح الكهربائية من النوع القابل للسحب مثل MNS، وGCS، وGCK الموجودة في السوق بوحدات قياسية، مناسبة لأنظمة إمداد الطاقة والتوزيع ذات الجهد الكهربي المقدر ≥ 690 فولت والتيار المقنن ضمن 6300 أمبير.

من منظور الهيكل الكهربائي، تنقسم المعدات إلى دائرة رئيسية (دائرة أولية) ودائرة مساعدة (دائرة ثانوية). الدائرة الرئيسية هي المسؤولة عن نقل الطاقة، وتشمل مكوناتها الأساسية قواطع الدائرة، والصمامات، والموصلات، والمرحلات الحرارية، ومحولات التيار، وما إلى ذلك. والدائرة المساعدة مسؤولة عن التحكم ونقل الإشارات، وتشمل مكوناتها الأساسية العدادات، وأزرار التحكم، والمرحلات، ووحدات المراقبة والتحكم، إلخ.

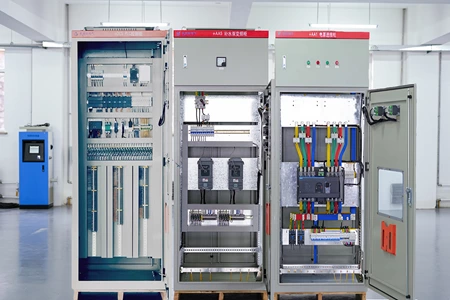

من منظور الهيكل المادي، تشتمل الخزانة القياسية على جسم خزانة للدعم والحماية، وقضبان التوصيل الرئيسية وقضبان التوصيل الفرعية لنقل الطاقة بالإضافة إلى غرف قضبان التوصيل، ومنطقة تركيب للمعدات والمكونات الكهربائية، وغرفة توصيل الكابلات لتركيب وتوصيل كابلات التغذية. بالنسبة لمجموعة المفاتيح الكهربائية الكاملة ذات الجهد المنخفض من النوع المسحوب، يتم تركيب مكوناتها في وحدات أدراج قابلة للاستخراج.

3. مبدأ التشغيل

أ.العملية الأساسية المهام الأساسية لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض هي: تلقي الطاقة من المحولات، والتوزيع على كل دائرة تغذية من خلال قضبان التوصيل، وتزويد الطاقة للمعدات النهائية؛ حماية الدوائر ضد الحمل الزائد وأخطاء الدائرة القصيرة؛ التحكم بدقة في التبديل ومراقبة أجهزة التبديل الداخلية.

ب.النقل التلقائي المزدوج للطاقة إن قاطعي الدائرة الكهربائية الواردة وقاطع الدائرة الكهربائية لقارنة التوصيل للحافلة متشابكان كهربائيًا/ميكانيكيًا. عند فشل إحدى الدوائر، يتم تشغيل مصدر الطاقة الاحتياطي تلقائيًا لتحسين موثوقية مصدر الطاقة.

ج.وضع العمل الذكي: يحقق نظام الناقل الميداني + PLC/SCADA التحكم عن بعد، وجمع البيانات، ومراقبة الحالة، والتشخيص الذكي والصيانة التنبؤية.

4. الأنواع والمنتجات الرئيسية

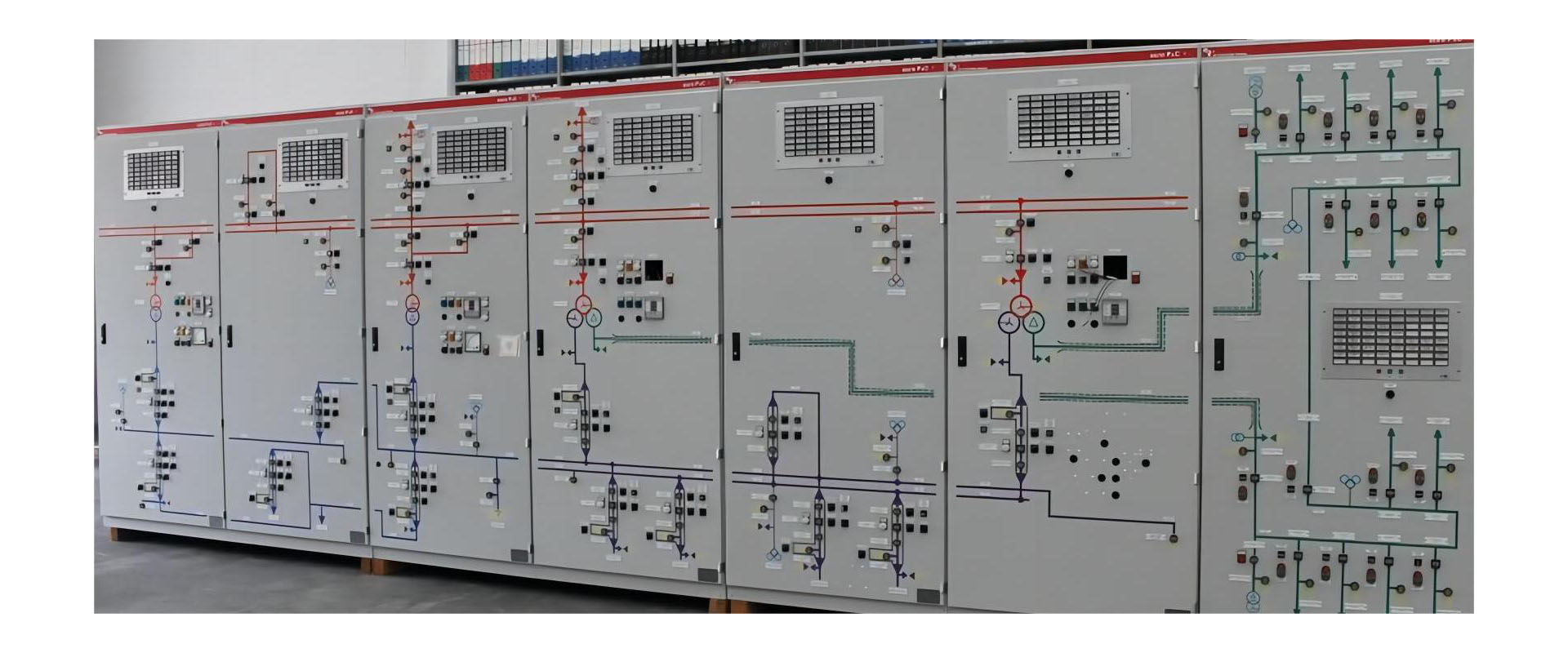

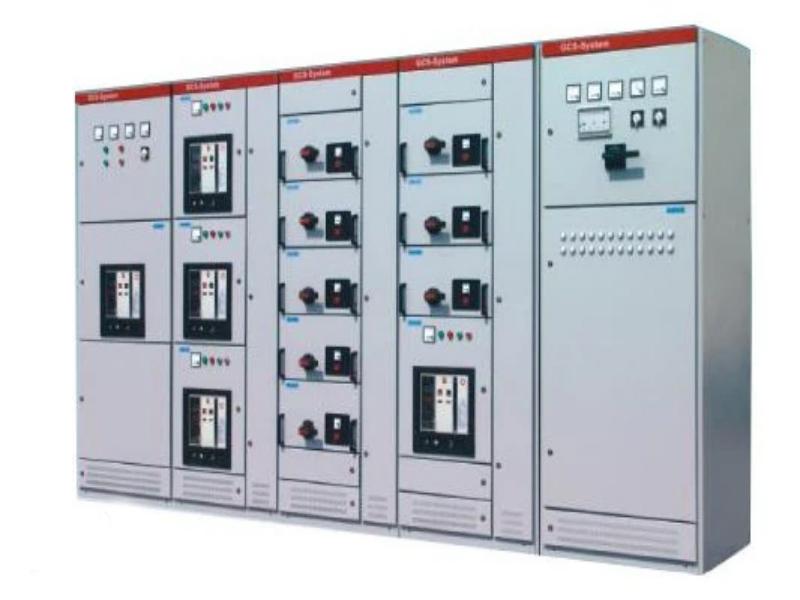

4.1 خزائن التبديل من النوع القابل للسحب

أ.الممثل: MNS، GCS، GCK

ب.المعايير: IEC 60439-1، GB/T 7251

ج.التطبيق: أنظمة إمداد وتوزيع الطاقة 50 هرتز، ≥690 فولت، ≥6300 أمبير

4.2 مجموعة المفاتيح الكهربائية المنفصلة الثابتة

أ.الممثل: GCD

ب.التركيب: خزانة مركز الطاقة (PC) + خزانة مركز التحكم في المحركات (MCC).

4.3 مجموعة المعدات الرقمية الكاملة الذكية

أ.التكوين القياسي: البوابة، وأجهزة الاستشعار، وقياس درجة الحرارة اللاسلكية، ووحدات الاتصالات

ب.القدرات: المراقبة عن بعد، والإنذار المبكر، وإدارة التشغيل والصيانة

5. المعايير والمعايير الفنية

5.1 المعايير الفنية الأساسية

· التيار المتردد: ≥ 1000 فولت، التردد ≥ 1000 هرتز

· تيار مستمر: ≥ 1500 فولت

· الاستخدام الصناعي الشائع: ≥ 690 فولت، الحد الأقصى للتيار 6300 أمبير

5.2 المعايير الوطنية

· GB/T 7251.1-2023: القواعد العامة لمجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض

· GB/T 7251.2-2023: مجموعات المفاتيح الكهربائية وأجهزة التحكم (تحل محل الإصدار القديم GB/T 7251.12-2013)

· GB/T 7251.3: متطلبات خاصة للوحات التوزيع

· GB/T 7251.4: المتطلبات الخاصة للتجمعات الخاصة بمواقع البناء

· GB/T 15576: مجموعة كاملة من معدات تعويض الطاقة التفاعلية ذات الجهد المنخفض

5.3 المعايير الدولية

· IEC TS 63290: المتطلبات الإضافية لمعدات المجموعة الكاملة الذكية (تقودها وتصوغها الصين)

5.4 الشهادة والإشراف

· إلزامية: شهادة CCC (استنادًا إلى GB/T 7251.2-2023)

· طوعيًا: CQC 3177-2025 المواصفات الفنية لشهادة توفير الطاقة

· عناصر فحص العينات: وضع العلامات، وتكوين المكونات، والدوائر الداخلية والتوصيلات، وأطراف الموصلات الخارجية، والأسلاك، والأداء والوظائف التشغيلية، وخصائص العزل الكهربائي، والحماية من الصدمات الكهربائية وسلامة الدوائر الواقية، ومسافة الخلوص والزحف، وما إلى ذلك.

6. مجالات التطبيق

أ.الصناعة التقليدية والطاقة: محطات توليد الطاقة، والمحطات الفرعية، والمؤسسات الصناعية والتعدينية، والبترول، والصناعات الكيماوية، والمعادن، المستخدمة في أنظمة إمداد الطاقة وتوزيعها كتوزيع الطاقة، والتحكم في المحركات، وتحويل طاقة الإضاءة والتحكم فيها.

ب.البلدية والبناء: البناء البلدي والمباني وعقارات مراكز التسوق والمؤسسات الكبيرة والمستشفيات والمدارس والمجمعات التجارية وغيرها من أماكن أنظمة توزيع الطاقة.

ج.البنية التحتية الناشئة والحرجة: مناسبة بشكل خاص لسيناريوهات تطبيقات الطاقة المهمة ذات المتطلبات العالية لموثوقية وذكاء مصدر الطاقة، مثل مراكز البيانات والطاقة الجديدة والنقل بالسكك الحديدية.

د.الأغراض الأساسية: توزيع الطاقة، والتحويل، والتحكم، وتعويض الطاقة التفاعلية لضمان إمدادات طاقة مستقرة وآمنة.

7. متطلبات تشغيل السلامة

7.1 النقاط الرئيسية لفحص العمليات

· ملصقات وأرقام واضحة وصحيحة للمكونات الكهربائية الموجودة على لوحة توزيع الطاقة واللوحة؛ التثبيت الثابت والوضع الدقيق والتشغيل المرن لجميع مقابض التشغيل والأزرار والمفاتيح الموجودة على اللوحة، بما يتوافق مع ظروف الموقع الفعلية.

· الإشارة الصحيحة لأضواء إشارة الإغلاق/التعثر والإشارات الأخرى على لوحة توزيع الطاقة.

· اتصالات ثابتة لقواطع الفصل، وقواطع الدائرة، والصمامات، والمحولات، وما إلى ذلك، بدون ارتفاع درجة الحرارة أو تغير اللون.

· لا يوجد ضرر أو شيخوخة لعزل أسلاك الدائرة الثانوية.

· عندما تكون هناك لوحة محاكاة للتشغيل على لوحة توزيع الطاقة، فإن لوحة المحاكاة تكون متوافقة مع حالة تشغيل المعدات الكهربائية في الموقع.

· عدادات ثابتة أو أغطية زجاجية، مؤشرات دقيقة للعدادات.

· مصابيح الإضاءة الجيدة في غرفة توزيع الطاقة، والإضاءة مشرقة وموحدة، ولا يوجد وهج عند مراقبة العدادات.

· التعامل مع المشاكل الموجودة في التفتيش في الوقت المناسب والاحتفاظ بالسجلات.

7.2 مواصفات السلامة للعمل المباشر منخفض الجهد

· يجب أن يتم الإشراف على العمل المباشر من قبل شخص خاص، واستخدام الأدوات ذات المقابض العازلة، والوقوف على مواد عازلة جافة، وارتداء القفازات العازلة، وخوذات السلامة، وملابس العمل ذات الأكمام الطويلة. يمنع منعا باتا استخدام الملفات والمساطر المعدنية والفرش والمنافض مع الأشياء المعدنية.

· عند العمل على الخطوط الحية ذات الجهد المنخفض المقامة على نفس عمود الجهد العالي والمنخفض، تحقق أولاً من المسافة من خطوط الجهد العالي واتخذ التدابير اللازمة لمنع الاتصال العرضي بالمعدات الحية ذات الجهد العالي.

· قبل عزل الموصلات الحية ذات الجهد المنخفض، يجب على العمال عدم عبورها.

· عند العمل على أجهزة توزيع الطاقة ذات الجهد المنخفض، تأكد من العزل الجيد أو المسافة الآمنة المقابلة بين جسم الإنسان والأرض، وجسم الإنسان والمعادن المؤرضة المحيطة به، وجسم الإنسان والموصلات الأخرى. يجب اتخاذ تدابير العزل لمنع ماس كهربائى من مرحلة إلى مرحلة والتأريض على مرحلة واحدة.

· قم بتمييز الطور والأسلاك المحايدة قبل تسلق الأعمدة واختيار وضع العمل الجيد.

· عند فصل الأسلاك، افصل أسلاك الطور أولاً ثم الأسلاك المحايدة؛ يتم عكس التسلسل عند توصيل الأسلاك.

· نظرًا للمسافة الصغيرة بين الطور والجهد المنخفض، يجب توخي الحذر لمنع جسم الإنسان من لمس طرفي السلك في نفس الوقت أثناء الصيانة.
