كابل طاقة متوسط ​​الجهد

Cceho هي شركة رائدة في تصنيع وتوريد كابلات الطاقة ذات الجهد المتوسط ​​- تقدم خدمات OEM/ODM بأسعار المصنع التنافسية! يتم استخدام كابل 5 كيلو فولت - 35 كيلو فولت في دوائر التوزيع في المنشآت الصناعية والتجارية. يعتبر كابل الطاقة ذو الجهد المتوسط ​​مناسبًا للاستخدام في الأماكن الرطبة أو الجافة، ويتم تركيبه في المجاري المائية والقنوات والهواء الطلق، ويتم دفنه جويًا أو مباشرة وفقًا لما تسمح به شركة NEC. درجة الحرارة لا تتجاوز 105 درجة مئوية (MV105).

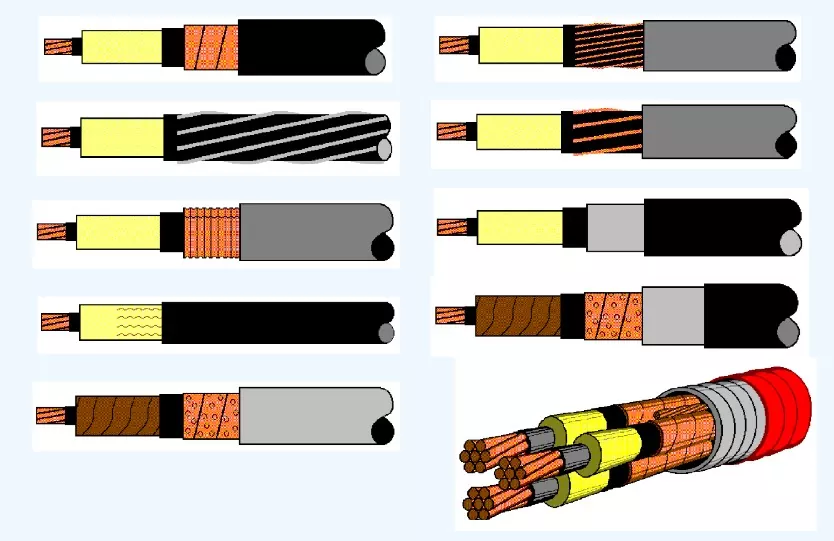

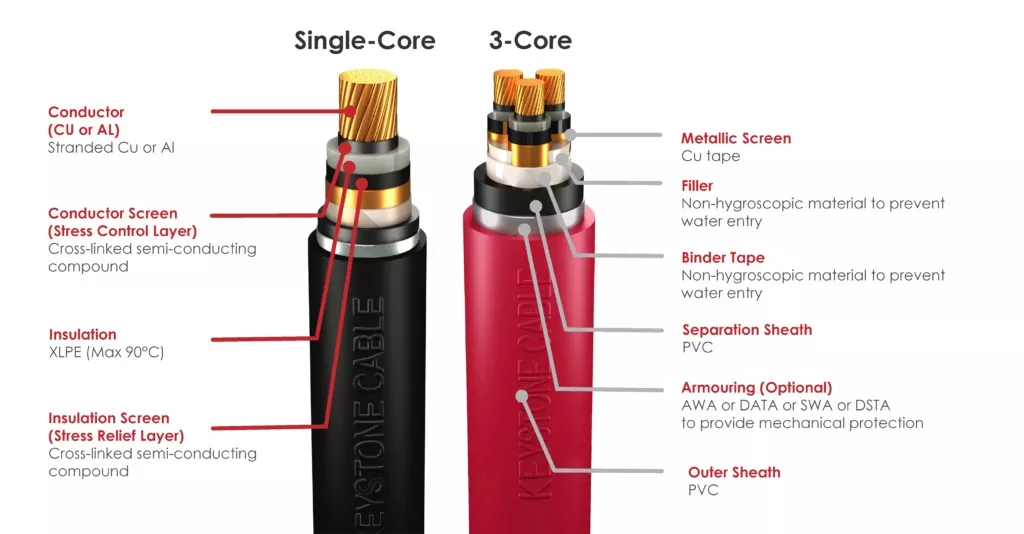

بناء كابل MV

موصل

هناك نوعان من الموصلات التي نستخدمها لبناء كابلات الجهد المتوسط ​​لدينا: النحاس والألومنيوم.

· النحاس: مصنوع من النحاس الإلكتروليتي بنسبة نقاء تزيد عن 99.95%.

· الألومنيوم: يتم سحبه من سبائك الألومنيوم بدرجة نقاء لا تقل عن 99.70%.

شاشة الموصل

شاشة الموصل الخاصة بنا عبارة عن مركب شبه موصل مقذوف ومترابط يغطي الموصل المعدني. تعمل هذه الطبقة كنقطة ضغط في العزل، مما قد يضعف متانته على المدى الطويل.

شاشة العزل

إن شاشة العزل عبارة عن مركب شبه موصل متقاطع مقذوف فوق العزل. إنه يوفر سطحًا أملسًا، ويعمل كمواد انتقالية بين العزل حيث يوجد مجال كهربائي والشاشة المعدنية الموصلة، حيث يكون المجال الكهربائي صفرًا. وبالتالي، فإن هذا يقلل من الضغط على الطبقة العازلة.

شاشة معدنية

تتكون الشاشة المعدنية عادةً من طبقة من الشريط النحاسي المطبق حلزونيًا مع تداخل فوق الشاشة العازلة. تضمن الشاشة المعدنية الموجودة في كابل ثلاثي النواة بقاء المجال الكهربائي موجودًا داخل قلب الكابل.

تجميع الكابل (اختياري)

بالنسبة للكابلات ثلاثية النواة، يتم وضع علامات التعريف (البني والأسود والرمادي) أسفل الشاشة المعدنية قبل وضع النوى.

يتم تطبيق حشو بولي بروبيلين غير استرطابي بين النوى الموضوعة لتوفير شكل دائري للكابل الكلي. يتم استخدام شريط (أشرطة) البولي بروبيلين أو شريط (أشرطة) PETP (البوليستر) كشريط حاجز فوق النوى الموضوعة.

غمد الفصل (اختياري)

تشتمل جميع الكابلات المدرعة على طبقة مبثوقة من غلاف الفصل PVC أو MDPE أو LSZH الأسود، ويتم تطبيقها على القلب أو النوى الموضوعة لمنع التآكل عن طريق فصل المعادن المختلفة وتجنب التأثيرات الجلفانية.

درع (اختياري)

في الكابلات المدرعة، يتم تطبيق الدرع فوق غلاف الفصل لتوفير حماية ميكانيكية إضافية. تستخدم الكابلات أحادية النواة أسلاك الألمنيوم (AWA)، أو درع شريط الألمنيوم المزدوج (DATA)، بينما تستخدم الكابلات متعددة النواة درع الأسلاك الفولاذية المجلفنة (SWA)، أو درع الشريط الفولاذي المجلفن المزدوج (DSTA).

الغلاف الخارجي

تحتوي جميع كابلات الطاقة ذات الجهد المتوسط ​​على طبقة مقذوفة من الغلاف الخارجي PVC أو MDPE أو LSZH فوق القلب أو القلب الموضوع أو الدرع. يحمي هذا الغلاف الخارجي، الذي عادة ما يكون أسود اللون، الكابلات من أشعة الشمس والنمل الأبيض. ويمكن أيضًا توفير لون آخر بناءً على الاتفاق بين الشركة المصنعة والمشتري.
