ما هو محول الصك الحالي؟

تشرح هذه المقالة المتعمقة ما أمحول الصك الحاليهو كيف يعمل، وسبب أهميته في الأنظمة الكهربائية، وكيف يقارن مع محولات الأجهزة الأخرى، وكيفية اختيار واحد، والأسئلة المتداولة - وكلها مدعومة بتعريفات موثوقة ومعايير الصناعة. محولات الأجهزة الحالية، تسمى عادةالمحولات الحالية (CT)، تمكين القياس الدقيق للتيار والحماية والتحكم في الدوائر الكهربائية ذات الجهد العالي عن طريق توسيع نطاق التيارات إلى قيم قياسية أكثر أمانًا للأجهزة والمرحلات.

جدول المحتويات

1. ما هو محول الصك الحالي؟
2. كيف يعمل المحول الحالي؟
3. لماذا استخدام محول الصك الحالي؟
4. ما هي أنواع محولات الأجهزة الحالية الموجودة؟
5. كيفية اختيار محول الصك الحالي الصحيح؟
6. ما هي التطبيقات الشائعة؟
7. الأسئلة المتداولة (الأسئلة الشائعة)

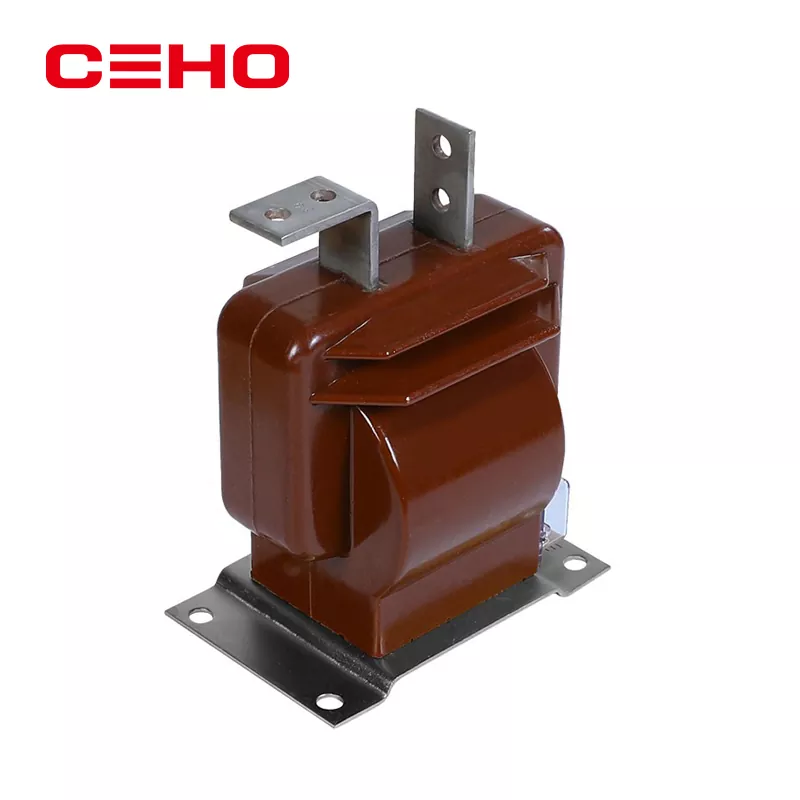

ما هو محول الصك الحالي؟

A محول الصك الحالي(المعروف أيضًا باسم أالمحول الحاليأو CT) هو نوع محدد منمحول الصكتم تصميمه لتوسيع نطاق التيارات المتناوبة العالية جدًا (AC) من أنظمة الطاقة إلى تيار متناسب ومنخفض يمكن توصيله بأمان بالعدادات والمرحلات الواقية وأجهزة التحكم.

يتمثل الدور المحدد لجهاز CT في السماح بالاستشعار الآمن والدقيق للتيار على الدوائر حيث يكون القياس المباشر خطيرًا أو غير عملي بسبب التيار العالي والجهد العالي.

كيف يعمل المحول الحالي؟

يعتمد مبدأ تشغيل محول التيار على الحث المغناطيسي: عندما يتدفق التيار المتردد عبر الموصل الأساسي، فإنه يخلق مجالًا مغناطيسيًا. يُحدث هذا التدفق المغناطيسي تيارًا متناسبًا في الملف الثانوي للمقطع المركزي عبر الحث الكهرومغناطيسي.

• اللف الأولي:عادة دورة واحدة (غالبًا ما يكون الموصل نفسه).
• اللف الثانوي:العديد من لفات الأسلاك الدقيقة لإنتاج تيار منخفض.
• النواة المغناطيسية:مادة عالية النفاذية لتوجيه التدفق بكفاءة.

والنتيجة هي تيار ثانوي يمثل نسبة ثابتة من التيار الأساسي (على سبيل المثال، 1000:5 CT سوف يخرج 5 أمبير عندما يكون التيار الأساسي 1000 أمبير)، مما يتيح لأجهزة القياس العمل بأمان وبدقة عالية.

لماذا استخدام محول الصك الحالي؟

تعتبر محولات التيار ضرورية للأنظمة الكهربائية الحديثة لعدة أسباب:

1. أمان:إنها تعزل الأجهزة والأفراد عن الدوائر الأولية الخطرة ذات الجهد العالي.
2. دقة:أنها توفر مستويات تيار موحدة لقياس دقيق ومراقبة الحمل.
3. وظيفة الحماية:إنهم يعملون مع المرحلات والحماية لاكتشاف الأخطاء وتشغيل قواطع الدائرة.

بدون التحويلات المقطعية، سيكون قياس أو حماية شبكات التيار العالي باستخدام الأدوات التقليدية أمرًا خطيرًا أو غير دقيق أو كليهما.

ما هي أنواع محولات الأجهزة الحالية الموجودة؟

تأتي محولات التيار بعدة أشكال حسب التركيب والتطبيق:

• الأشعة المقطعية من النوع الشريطي:يمر الموصل الأساسي عبر قلب به العديد من المنعطفات الثانوية.
• الحلقة (الحلقية) المقطعية:قلب الحلقة مع موصل يمر من خلاله؛ مثالية لقياس التحديثية.
• نافذة CT:تم تصميمه بحيث يمكن بسهولة تمرير الموصل الأساسي من خلاله.
• CTs سبليت الأساسية:مشبك من النوع CT للتثبيت المريح دون انقطاع.

يدعم كل نوع احتياجات التثبيت المختلفة ومتطلبات الدقة. غالبًا ما تستخدم المحطات الفرعية ذات الجهد العالي أنواعًا قوية من القضبان أو النوافذ، بينما قد تستخدم سيناريوهات الصيانة أو التحديث تنسيقات مقسمة النواة.

كيفية اختيار محول الصك الحالي الصحيح؟

يعتمد اختيار التصوير المقطعي المحوسب المناسب على:

1. التصنيف الحالي الأساسي:يجب أن يتطابق مع الحد الأقصى المتوقع للحمل الحالي.
2. الإخراج القياسي الثانوي:عادة 5 أ أو 1 أ.
3. فئة الدقة:الدقة المطلوبة للقياس مقابل وظائف الحماية.
4. درجات الحرارة والبيئة:لشروط التثبيت.

ما هي التطبيقات الشائعة؟

تُستخدم الأشعة المقطعية في العديد من مجالات الهندسة الكهربائية:

• القياس: قياس التيار للفوترة وحساب الحمل.
• الحماية: اكتشاف حالات التيار الزائد أو الخطأ وبدء رحلة الكسارة.
• أنظمة التحكم: قم بتغذية البيانات في الوقت الفعلي إلى SCADA أو أنظمة التشغيل الآلي.

الأسئلة المتداولة (الأسئلة الشائعة)

ماذا يعني "محول الصك"؟
محول الأجهزة هو جهاز يقوم بقياس كميات نظام الطاقة العالية (التيار أو الجهد) إلى مستويات موحدة للقياس والحماية دون تحميل أو إزعاج الدائرة الأولية.

كيف يختلف محول التيار عن محول الطاقة؟
يركز محول التيار على القياس الدقيق للقياس والسلامة، بينما يركز محول الطاقة على نقل الطاقة بين مستويات الجهد بأقل خسارة.

لماذا لا ينبغي أبدًا إجراء عملية التصوير المقطعي المحوسب بجهاز ثانوي مفتوح؟
يمكن أن يؤدي ترك جهاز CT الثانوي مفتوحًا إلى حدوث فولتية عالية بشكل خطير حيث يحاول المحول الحفاظ على التيار، مما يؤدي إلى خطر انهيار العزل ومخاطر السلامة.

ما هو التصنيف الحالي الثانوي القياسي؟
عادةً ما تكون المخرجات الثانوية CT القياسية 1 A أو 5 A لتتناسب مع متطلبات إدخال الأداة والمرحل الشائعة.

هل يمكن استخدام محولات التيار لقياس التيار المستمر؟
تعمل أجهزة CT القياسية على الحث المغناطيسي AC وهي غير مناسبة للتيار المستمر؛ يتم استخدام أجهزة استشعار خاصة (مثل تأثير هول) بدلاً من ذلك.
