ما هي مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS

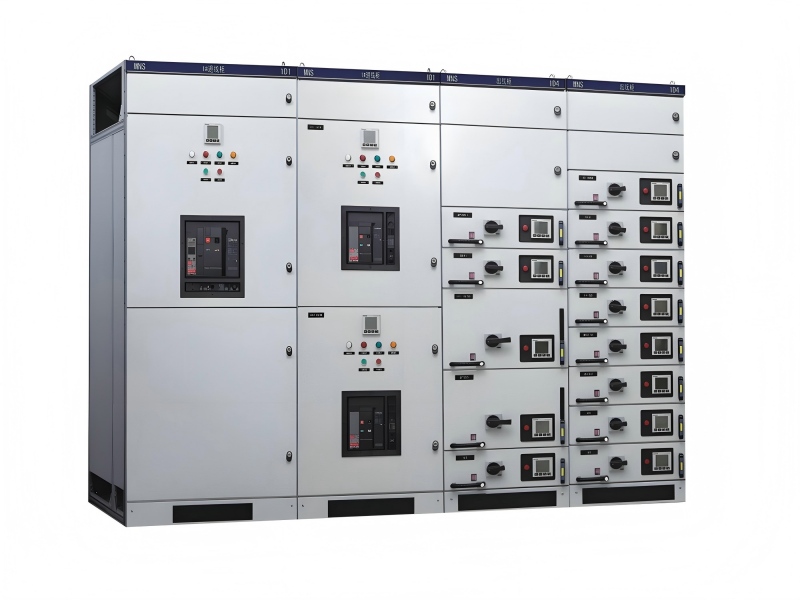

مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS

إن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS عبارة عن جهاز مدمج للمعامل مصمم خصيصًا لأنظمة توزيع الطاقة ذات الجهد المنخفض، وينطبق على شبكات الطاقة بتردد تيار متردد يتراوح من 50 إلى 60 هرتز وجهد تشغيل مقدر يبلغ 660 فولت أو أقل.

تم تجميع هيكلها الأساسي بإطارات فولاذية ذات مقطع C مقاس 25 مم، تتميز بتصميم ثلاثي المواضع (متصل/اختبار/منفصل) لوحدات الأدراج وتدعم التكوين المختلط من 1-3 وحدات رئيسية بالإضافة إلى 1/4 و1/2 وحدة فرعية. يصل إجمالي ارتفاع التثبيت الفعال للخزانة إلى 1800 مم. الحد الأقصى للتيار المقنن لقضيب التوصيل الأفقي لهذه المعدات يمكن أن يصل إلى 5000 أمبير، ويتراوح تيار التحمل لقضيب التوصيل العمودي من 900 أمبير إلى 1600 أمبير، مع درجة حماية تغطي معايير IP30 إلى IP54.

وتشمل سيناريوهات تطبيقه البيئات التقليدية مثل محطات توليد الطاقة والمؤسسات الصناعية والتعدين والبناء البلدي. وبعد معالجة خاصة، يمكن استخدامه أيضًا في البيئات القاسية مثل منصات النفط البحرية ومحطات الطاقة النووية.

جدول المحتويات

1. الهيكل الأساسي

2. الخصائص التقنية

3. القدرة على التكيف البيئي

4. التطبيقات النموذجية

5. التصميم المبتكر

6. مراقبة الجودة

1. الهيكل الأساسي (معياري، معامل E = 25 مم)

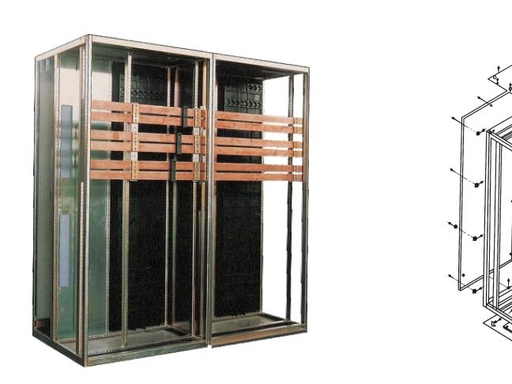

1.1 إطار الخزانة

- المادة: مقاطع فولاذية ملفوفة على البارد على شكل حرف C مع فتحات معامل 25 مم، مجلفنة ومرشوشة بالمسحوق للحصول على أداء ممتاز ضد التآكل وتأريض موثوق.

- الأبعاد المشتركة: الارتفاع 2200 ملم، العرض 400/600/800 ملم، العمق 800/1000 ملم.

- تصميم التقسيم: حجرة وظيفية مستقلة، وحجرة بسبار، وحجرة كابلات مع عزل آمن بين كل منطقة.

1.2 الوحدات الوظيفية (نوع السحب الأساسي)

(1) وحدة الكمبيوتر (خلية الطاقة، قارنة التوصيل الواردة / الناقلة / وحدة التغذية ذات التيار العالي)

- يعتمد تكوينًا ثابتًا أو من النوع المسحوب، ومجهزًا بقواطع دوائر مثل Emax لتطبيقات التيار الكبير.

- موضع التثبيت: الجزء العلوي أو الخلفي من الخزانة، متصل بقضيب التوصيل الرئيسي بقدرة كسر عالية.

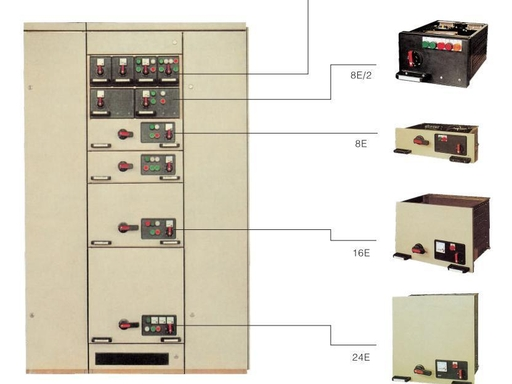

(2) وحدة MCC (مركز التحكم في المحرك، مخرج من نوع الدرج)

- أحجام الأدراج القياسية: الارتفاع 100/150/200 ملم (4E/6E/8E).

- الوظائف: التحكم في المحرك (التشغيل المباشر / تشغيل ستار دلتا / التشغيل الناعم)، تغذية الطاقة، دوائر الإضاءة والتحكم.

- ثلاثة أوضاع عمل: العمل (متصل)، الاختبار (معزول)، السحب (إيقاف التشغيل)، مزود بأقفال ميكانيكية لمنع سوء التشغيل.

(3) وحدة التعويضات

- يتم تركيبه مع مجموعات المكثفات والمفاعلات لتعويض القدرة التفاعلية والقمع التوافقي.

(4) وحدة القياس

- مجهزة بعدادات PT و CT وعدادات كهربائية لقياس الطاقة الكهربائية ومراقبة التشغيل.

1.3 نظام بسبار

- قضيب التوصيل الرئيسي: قضبان نحاس TMY، مرتبة أفقيًا مع دعامات عازلة لتوزيع الطاقة.

- شريط التوزيع: مُرتب رأسيًا ومتصل بالأدراج من خلال وصلات التوصيل للحصول على أداء اتصال موثوق.

- نظام التأريض: التأريض الكامل لجسم الخزانة والإطار والأدراج لضمان أداء الحماية المستمر.

1.4 الحماية والسلامة

- درجة الحماية: معيار IP30، IP40/IP54 قابل للتخصيص للوقاية من الصدمات الكهربائية ومنع الأجسام الغريبة.

- أجهزة التعشيق: التعشيق الميكانيكي للأدراج ثلاثية المواضع والتعشيق بين القواطع والفواصل وكذلك تعشيق الأبواب والقواطع.

- هيكل العزل: أقسام بلاستيكية هندسية عالية القوة مقاومة للهب لمنع القوس الكهربائي وحماية اللمس العرضي.

2. الخصائص التقنية

يحقق التصميم الأمثل المعتمد على تقنية ABB تجميع المكونات المختلفة من خلال الوحدات النمطية. وحدة الأدراج مجهزة بجهاز تعشيق ميكانيكي لدعم عمليات التوصيل والفصل السريعة. يتميز المكون الإضافي للدائرة الرئيسية بقدرة تحمل ممتازة لفترة قصيرة وقدرة كسر عالية، مع ثبات ديناميكي وحراري فائق. يمكن للمخطط الكهربائي المرن أن يلبي معظم سيناريوهات توزيع الطاقة.

تعتمد الخزانة هيكلًا عظميًا سميكًا على شكل حرف C مع معالجة مزدوجة مضادة للتآكل للوحة الفولاذ المدرفلة على البارد ولوحة الزنك بالألمنيوم. تشمل المناطق الوظيفية الداخلية مقصورة قضيب التوصيل الأفقي، ومقصورة المكونات الكهربائية، ومقصورة الكابلات، والتي يتم عزلها ماديًا بواسطة ألواح بلاستيكية هندسية مقاومة للهب. تتميز الخزانة القياسية بتكوين مختلط معياري كامل وقدرة قوية على التكيف مع المشهد.

3. القدرة على التكيف البيئي

نطاق درجة حرارة التشغيل التقليدية لا يزيد عن +40 درجة مئوية ولا يقل عن -5 درجة مئوية لدرجة حرارة الهواء المحيط، مع متوسط ​​درجة الحرارة خلال 24 ساعة لا يتجاوز +35 درجة مئوية. فيما يتعلق بظروف الرطوبة، يجب ألا تتجاوز الرطوبة النسبية 50% عند درجة الحرارة القصوى +40 درجة مئوية، ويمكن أن تصل إلى 90% عند +20 درجة مئوية.

تم تكوين أنظمة تبديد الحرارة ذات الوضع المزدوج لبيئات خاصة. يعتمد وضع تبريد الهواء على ألواح تبديد الحرارة المتحركة وشبكات امتصاص الكربون المنشط، في حين يعتمد وضع تبريد الماء على أنابيب المياه الملتفة لتوزيع تبديد الحرارة. يمكن تبديل وضع التشغيل تلقائيًا وفقًا لأجهزة استشعار الرطوبة.

4. التطبيقات النموذجية

في مجال توليد الطاقة، تعمل هذه المعدات كخزانة مركزية للطاقة للتحكم في المحركات ذات الطاقة الكبيرة وهي مجهزة بقواطع الدائرة الكهربائية التقليدية. في تطبيقات المحطات الفرعية، يعتمد شريط التوصيل العمودي تصميم هيكل مزدوج الطبقة مع أداء مستقر ومستمر لحمل التيار. بالنسبة لسيناريوهات صناعة البتروكيماويات، يتم اختيار الخزانات ذات درجة الحماية IP54، ويتم طلاء حجرة القضيب بطبقة مقاومة للأحماض والقلويات.

يضيف النموذج المحسن الحاصل على براءة اختراع والذي تم إطلاقه في عام 2024 أدراج تحكم متزامنة بقضبان تلسكوبية كهربائية وهياكل شاشة مرشح دوارة، مما يحسن الكفاءة التشغيلية والموثوقية في سيناريوهات توليد الطاقة ونقلها وتوزيعها.

5. التصميم المبتكر

تحقق براءة اختراع نموذج المنفعة (CN215221413U) لشركة Jiangsu Linmai Electric في عام 2024 عملية ربط متعددة الأدراج، مع قضبان تلسكوبية كهربائية تتحكم في الحركة المتزامنة لثلاث مجموعات من اللوحات الثابتة.

تشتمل براءة الاختراع (CN114665407A) لشركة Shandong Dingsheng في عام 2024 على تصميم أداء مقاوم للرطوبة. يعمل هيكل الدرج المعياري ونظام تبديد الحرارة ثنائي الوضع وآلية تشغيل تحريض الرطوبة على تحسين القدرة على التكيف في البيئات الرطبة. جهاز الربط للحاجز العلوي للخزانة وخزان المياه يمنع بشكل فعال التدفق العكسي لمياه الأمطار، كما يعمل هيكل دليل التدفق السفلي على تحسين كفاءة الصرف.

6. مراقبة الجودة

لقد حصل المنتج على شهادة CCC ويطبق معيار GB7251.1-2005 في عملية الإنتاج. يتضمن اختبار المصنع اختبار قوة العزل الكهربائي 2500 فولت/1 دقيقة.

تحدد مواصفات النقل كمية الشحنة الواحدة بما لا يزيد عن 4 وحدات، ويجب أن يكون الانحراف الرأسي للرفع أقل من 15 درجة. أثناء التشغيل، يلزم إجراء أكثر من ثلاثة اختبارات لتوصيل الأدراج لضمان مقاومة التلامس المؤهلة للملامسات.

ملخص

إن مجموعة المفاتيح الكهربائية MNS عبارة عن معدات كاملة ذات جهد منخفض ومتطورة مع تصميم معياري وهيكل سحب وأمان عالي وصيانة مريحة وقابلية توسعة ذكية. بفضل الهيكل الموثوق به، وإمدادات الطاقة المستقرة والصيانة المرنة، فقد أصبحت المعدات السائدة المفضلة لأنظمة توزيع الطاقة ذات الجهد المنخفض في مشاريع البناء الصناعية والرئيسية.
