ما هي التقنيات الأساسية والتطبيقات العملية لمجموعة المفاتيح الكهربائية الثابتة ذات الجهد المنخفض GGD؟

ما هي التقنيات الأساسية والتطبيقات العملية لجي جي دي المفاتيح الكهربائية ذات الجهد المنخفض الثابتة؟

التعريف الرسمي: إن خزانة توزيع الجهد المنخفض GGD AC هي المعيارمجموعة المفاتيح الكهربائية الكاملة ذات الجهد المنخفض للتيار المتردد الداخلي الثابتتم تصميمها وتصنيعها وفقًا للمعايير الوطنية للمفاتيح الكهربائية الكاملة ذات الجهد المنخفض. إنها قابلة للتطبيق على أنظمة توزيع الجهد المنخفض بتردد الطاقة، حيث تستخدم خزانة أرضية مغلقة بالكامل وهيكل تركيب كهربائي ثابت. يتم استخدامه بشكل رئيسي لتوزيع الطاقة ذات الجهد المنخفض، وقياس الطاقة الكهربائية، وحماية الخط، وتعويض الطاقة التفاعلية والتحكم في الدائرة. إنه جهاز توزيع الطاقة الأساسية ذات الجهد المنخفض الأكثر نضجًا والمطبق على نطاق واسع في مجالات الإنتاج الصناعي وتشييد المباني والدعم البلدي وتوزيع طاقة الطاقة الجديدة في الصين.

باعتبارها المعدات الأساسية في محطة أنظمة نقل وتوزيع الطاقة، تحدد المفاتيح الكهربائية ذات الجهد المنخفض بشكل مباشر سلامة واستقرار وجودة إمدادات الطاقة لنظام التوزيع بأكمله. مع الهيكل الميكانيكي الناضج، وأداء التشغيل المستقر، والقدرة على التكيف البيئي القوي وأداء التكلفة الهندسية المتميز، فإن المفاتيح الكهربائية الثابتة ذات الجهد المنخفض GGD كانت منذ فترة طويلة نوع الخزانة الأساسية السائدة للبناء الجديد، والتجديد والتوسع في مشاريع توزيع الطاقة. تتناول هذه الورقة بشكل منهجي مجموعة كاملة من المعرفة الأساسية للمفاتيح الكهربائية GGD من أبعاد تفسير النموذج، والتكنولوجيا الهيكلية، ومبدأ التصميم، وأنواع الخزانات الوظيفية، وتكوين الدوائر، والاختلافات في اختيار النموذج، وتكييف السيناريو، والتركيب، والتشغيل والصيانة، والأخطاء الشائعة. بفضل الصياغة الشائعة والتطبيق العملي القوي، يمكن استخدامه كمرجع للتعلم المهني واختيار المعدات والبناء في الموقع وقبول المعدات والتشغيل والصيانة اليومية.

I. تفسير النموذج وتحديد موضع المنتج

تتوافق الأحرف الثلاثة لـ GGD مع السمات الهيكلية والوظيفية الأساسية للمعدات، وهي بمثابة الأساس الأساسي للتمييز بين أنواع الخزانات والحكم على تطبيقات المعدات في صناعة توزيع الطاقة ذات الجهد المنخفض. يحدد كل حرف خصائص التصميم وحدود التطبيق للمعدات.

يمثل الحرف الأول "G" هيكلًا معدنيًا مغلقًا بالكامل. تعتمد المعدات تصميمًا متكاملًا للخزانة المغلقة، ويختلف عن دعامات توزيع الطاقة المفتوحة وصناديق التوزيع المفتوحة البسيطة. لديها وظائف كاملة لمنع الغبار، ومنع المواد الغريبة ومنع الاتصال العرضي، والامتثال لمعايير حماية السلامة لغرف توزيع الطاقة القياسية. وهو ينطبق فقط على سيناريوهات توزيع الطاقة الداخلية القياسية ولا يستخدم للتوزيع البسيط للطاقة مؤقتًا.

يمثل الحرف الثاني "G" هيكل التثبيت الثابت، وهو السمة الأكثر تميزًا لـ GGD. يتم تثبيت جميع المكونات الكهربائية الأولية والثانوية في الخزانة بمسامير وتثبيتها على العوارض الحاملة للخزانة، دون أي هياكل ميكانيكية متحركة مثل السحب والتوصيل والانزلاق والينابيع. يتخلى هذا الهيكل عن سهولة صيانة الخط المباشر، مقابل صلابة هيكلية أعلى، ومقاومة أقوى لصدمات الدائرة القصيرة، وحالة تشغيل أكثر استقرارًا على المدى الطويل، والتكيف مع متطلبات التشغيل المتواصل 7 × 24 ساعة للسيناريوهات الصناعية.

يمثل الحرف "D" خاصية توزيع الطاقة الخاصة. المعدات موجهة بشكل كامل إلى وظائف توزيع الطاقة، مع التركيز على نقل وتوزيع وقياس وحماية الطاقة الكهربائية ذات الجهد المنخفض والتردد. إنه لا يدعم وظائف التحكم الخاصة مثل تنظيم سرعة التردد المتغير والتحكم التلقائي في البرنامج، ويعمل كجهاز دعم نقل الطاقة النقي.

ملخص تحديد المواقع الأساسية للمنتج: GGD عبارة عن خزانة توزيع رئيسية موحدة ذات جهد منخفض مع نوع قائم على الأرضية داخلي، وهيكل ثابت بالكامل، وقدرة قوية على التكيف مع التيار الكبير، وتشغيل مستقر وعالمية عالية. يتم استخدامه بشكل أساسي كمعدات إمداد الطاقة الأساسية لأنظمة توزيع الطاقة الصناعية والبناء والبلدية والطاقة الجديدة.

ثانيا. هيكل الخزانة وتكنولوجيا التصنيع ومنطق التصميم الأساسي

1. هيكل الإطار العام والمزايا الأساسية

تتبنى مجموعة المفاتيح الكهربائية GGD هيكل إطار جانبي مُجمَّع، يختلف عن الخزانات التقليدية الملحومة بالكامل. يتم تجميع المعدات بواسطة أعمدة خاصة، وعوارض وعوارض رأسية من خلال البراغي، مما يؤدي بشكل فعال إلى تجنب تشوه الخزانة والضغط غير المتساوي وتشويه الإطار الناتج عن تكنولوجيا اللحام الشامل، ويتميز بدقة تشكيل عالية وتماسك هيكلي جيد. باتباع منطق التصميم الخاص بـ "حاملة الإطار وحماية حاوية اللوحة"، يتم تحمل جميع أحمال قضبان التوصيل والمفاتيح والكابلات بواسطة إطار جانبي عالي القوة، بينما تقوم الألواح الخارجية فقط بوظائف الحماية المغلقة وعزل الغبار. لن يحدث أي تشوه في الإطار أو إغلاق الباب بشكل سيء أو إزاحة وارتخاء المكونات أثناء التشغيل طويل الأمد، مما يضمن متانة هيكلية عالية.

2. الوظائف العملية لمواد الخزانة وتكنولوجيا السطح

الخزانة مصنوعة من ألواح فولاذية ملفوفة على البارد عالية الجودة، مع إطارات حمل أساسية سميكة لتحسين قدرة الحمل الإجمالية ومقاومة التأثير الميكانيكي. يعتمد سطح الخزانة تقنية رش المسحوق الكهروستاتيكي الصناعي، والتي ليست فقط لتزيين المظهر ولكن لها تأثيرات وقائية عملية متعددة: أولاً، حماية العزل لمنع توصيل التسرب للغلاف المعدني وتقليل مخاطر الصدمات الكهربائية؛ ثانيًا، مقاومة التآكل والصدأ للتكيف مع البيئة المعقدة لغرف توزيع الطاقة مع الرطوبة وسوء التهوية وتراكم الغبار وتأخير شيخوخة الخزانة؛ ثالثًا، مقاومة احتراق القوس لمقاومة الأقواس الناتجة عن دوائر قصر الدائرة البسيطة والحد من تمدد الصدع. وفي الوقت نفسه، يتم توصيل جميع المكونات المعدنية بما في ذلك إطارات الخزانات والأبواب المتحركة والألواح الجانبية القابلة للفصل بنظام التأريض الموحد من خلال أسلاك تأريض خاصة لتشكيل نظام حماية متساوي الجهد كامل النطاق والقضاء على التراكم الساكن ومخاطر الكهرباء الناجمة عن القشرة.

3. مبدأ السلامة الأساسي للعزل المادي الداخلي لأربع مناطق

تعتمد خزانة GGD تخطيطًا قياسيًا مستقلاً للتقسيم المادي بأربع مناطق، وهو تصميم السلامة الأساسي للمعدات. ويهدف إلى عزل العيوب وحجب الأقواس وتحقيق الحماية المخصصة للمنطقة، ومنع العيوب المحلية من التسبب في شلل مجلس الوزراء بالكامل.

غرفة بسبار العلوي: باعتبارها المنطقة الأساسية التي تتمتع بأعلى طاقة في الخزانة بأكملها، فهي محاطة بشكل مستقل ومرتبة بقضبان التوصيل الرئيسية والأسلاك المحايدة وقضبان التأريض الواقية، ومجهزة بالكامل بفواصل وأغلفة عازلة. يمكنه أن يمنع بشكل فعال دوائر التوصيل القصيرة من مرحلة إلى مرحلة الناتجة عن قوس المفتاح السفلي، وأعطال الكابلات وسقوط الأجسام الغريبة، وحصر الأعطال الكهربائية الرئيسية في المنطقة العلوية، وحماية جميع فروع الطاقة السفلية من الفشل.

غرفة المكونات الكهربائية الوسطى: يقوم بتثبيت المكونات الكهربائية الأساسية مركزيًا مثل قواطع الدائرة والمحولات والموصلات. يضمن التصميم المركزي إجهادًا موحدًا، وتجنب رنين المعدات وإزاحتها أثناء التشغيل بتيار كبير. يعمل تركيب البراغي الثابتة على التخلص من الفجوات في الاتصالات الكهربائية، مما يقلل بشكل كبير من احتمال حدوث أخطاء عالية التردد مثل الاتصال الافتراضي والسخونة الزائدة والاحتراق.

غرفة الكابلات السفلية: مساحة مستقلة وحصرية لتمديد وتجعيد وتثبيت الكابلات الواردة والصادرة، وتحقيق العزل المادي بين دوائر الكابلات وقضبان التوصيل ذات الجهد العالي. إنه يتجنب بشكل فعال تأريض قضيب التوصيل وأخطاء الدائرة القصيرة الناتجة عن تقادم عزل الكابل وتلف الغلاف، ويفصل أسلاك التيار القوية والضعيفة، ويحقق دوائر أنيقة وواضحة، ويسهل الصيانة اللاحقة واستكشاف الأخطاء وإصلاحها.

منطقة تشغيل أداة الباب الأمامي: يقوم فقط بترتيب الملحقات الثانوية للتيار الضعيف مثل الأجهزة وأضواء المؤشر وأزرار التشغيل ومفاتيح النقل، مما يحقق عزلًا ماديًا صارمًا بين التيارات القوية والضعيفة. لا يحتاج المشغلون إلى الاتصال بالدوائر الحية ذات الجهد العالي أثناء الفحص اليومي وعرض المعلمات وتشغيل المعدات، مما يؤدي بشكل أساسي إلى تجنب مخاطر الصدمات الكهربائية الشخصية وتحسين سلامة التشغيل.

4. أوضاع توصيل الأسلاك للمدخل والمخرج وتكييف السيناريو

من الأسفل إلى الداخل ومن الأسفل إلى الخارج: الوضع السائد المتوافق مع معايير الصناعة، مناسب لمعظم غرف توزيع الطاقة المزودة بأسلاك خندق. تدخل الكابلات إلى الخزانة من خنادق أرضية باستخدام أسلاك مخفية وأنيقة وآمنة، تنطبق على معظم سيناريوهات توزيع الطاقة التقليدية مثل المصانع والمباني والمجتمعات السكنية.

من أعلى إلى الداخل ومن أعلى إلى خارج: التكيف مع غرف توزيع الطاقة مع تخطيط الجسر العلوي الكامل، ويستخدم في الغالب لغرف الآلات وورش العمل الشاهقة مع أسلاك الجسر المركزية، وتتميز بانحناء أقل للكابلات، وفقدان الخط المنخفض والأسلاك السلسة.

من الأعلى إلى الأسفل ومن الأسفل إلى الخارج: أوضاع تكيفية خاصة، يتم تطبيقها بشكل أساسي على ظروف العمل الخاصة مثل تجديد غرفة توزيع الطاقة القديمة، وتوسيع الدائرة، والأسلاك المحدودة في الموقع، مع مرونة عالية.

ثالثا. منطق توزيع الطاقة وسيناريوهات التطبيق لمختلف الخزانات الوظيفية جي جي دي

تم بناء نظام كامل لتوزيع الطاقة ذات الجهد المنخفض من خلال الجمع بين خزانات GGD الوظيفية المتعددة. تؤدي جميع الخزانات واجباتها وتتعاون مع بعضها البعض لتشكيل نظام كامل لتوزيع الطاقة يدمج الوصول إلى الطاقة وتوزيع الأحمال وحماية الأعطال وتحسين كفاءة الطاقة وقياس الطاقة.

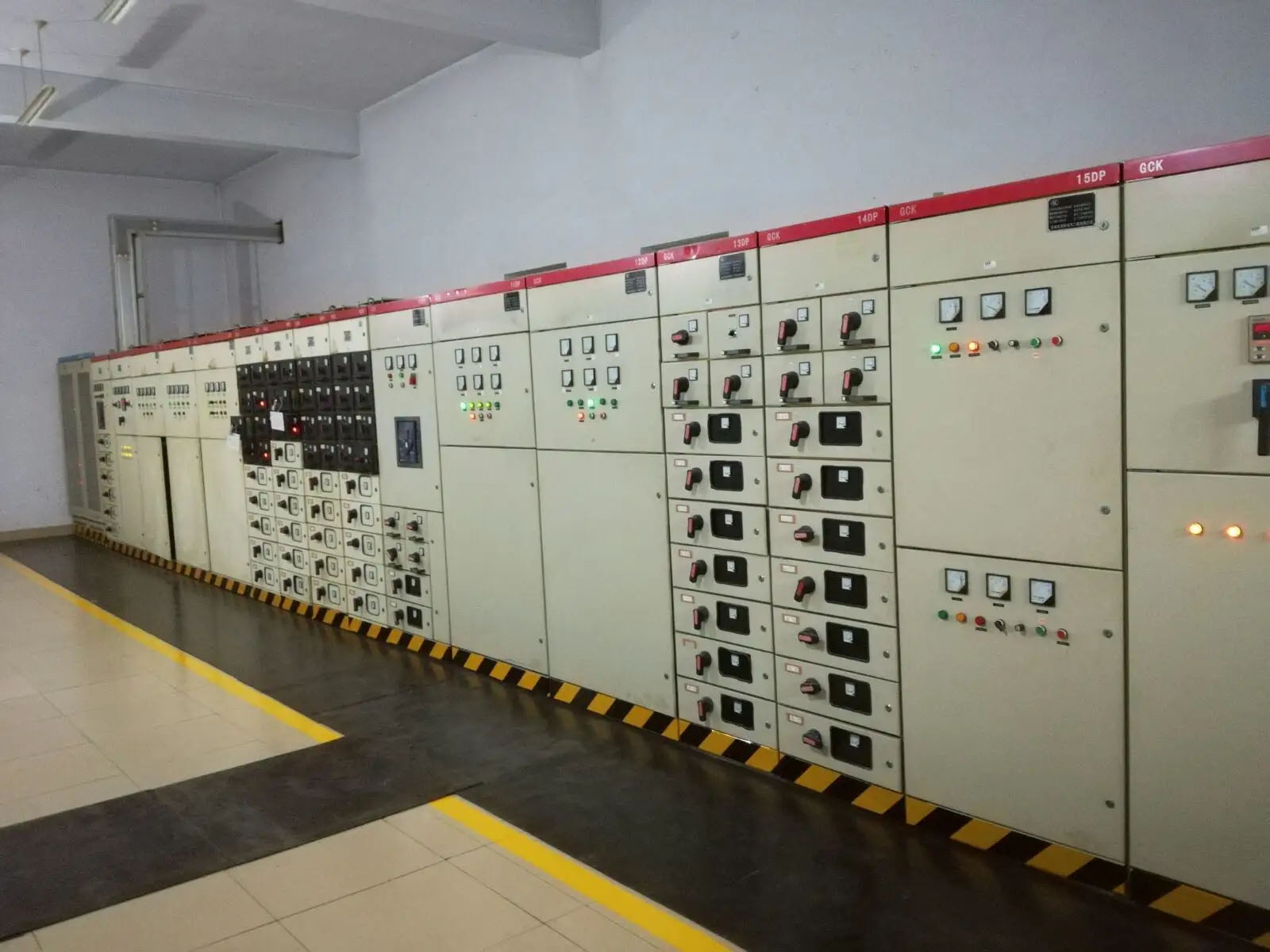

1. الخزانة الواردة (بوابة الطاقة الرئيسية للنظام

الخزانة الواردة هي مدخل الطاقة الرئيسي لنظام توزيع الطاقة ذات الجهد المنخفض بأكمله، وهي مجهزة بقاطع دائرة رئيسي عالمي للقيام بوظائف التبديل الرئيسي للنظام والحماية من الأخطاء الأولية. يصل خرج الطاقة من المحول العلوي إلى الخزانة الواردة، ويتم تثبيته وحمايته بواسطة قاطع الدائرة الرئيسي، ثم يتم تحويله إلى جميع الخزانات الوظيفية الخلفية. تدمج المعدات وظائف حماية متعددة مثل الحمل الزائد، والدائرة القصيرة، وانخفاض الجهد الكهربي، وفقدان الطور، ويمكن أن تتعطل على الفور لقطع الطاقة في حالة وجود أخطاء كبيرة في النظام لحماية الخطوط الخلفية والمعدات. يتم تجهيز نظام إمداد الطاقة الفردي بخزانة واردة واحدة، بينما يتطلب نظام إمداد الطاقة الفائض ثنائي الدائرة خزانتين واردتين متطابقتين مع خزانة ربط.

2. الخزانة الصادرة (محطة توزيع الحمولة)

باعتبارها المعدات الأساسية الفرعية لنظام توزيع الطاقة، تقوم الخزانة الصادرة بتقسيم مصدر الطاقة الرئيسي إلى فروع مستقلة متعددة للتكيف مع الأحمال المختلفة مثل معدات الطاقة وأنظمة الإضاءة والمرافق المكتبية. اعتماد منطق توزيع الطاقة المستقل لدائرة واحدة مع حماية واحدة، وحماية كل فرع مستقلة عن بعضها البعض. فقط الفروع المعيبة هي التي تنطلق في حالة التحميل الزائد أو الدائرة القصيرة أو تسرب فرع واحد، دون التأثير على مصدر طاقة النظام الإجمالي، مما يحقق عزلًا دقيقًا للأخطاء وتسهيل استكشاف الأخطاء وإصلاحها بسرعة واستعادة الطاقة.

3. خزانة تعويض الطاقة التفاعلية (المحور الأساسي لتحسين كفاءة استخدام الطاقة في النظام)

تحتوي السيناريوهات الصناعية على نسبة عالية من المحركات والمعدات الاستقرائية، التي تولد قدرًا كبيرًا من فقدان الطاقة التفاعلية أثناء التشغيل، مما يؤدي إلى انخفاض عامل طاقة الشبكة، وزيادة انخفاض جهد الخط، وتسخين المعدات المتفاقم، وفرض رسوم جزائية على عامل الطاقة من مكاتب إمداد الطاقة، مما يؤدي إلى رفع تكاليف استهلاك الطاقة في المؤسسة. تقوم خزانة تعويض الطاقة التفاعلية تلقائيًا بتبديل مجموعات المكثفات وفقًا لتغيرات أحمال الشبكة في الوقت الفعلي لتعويض الطاقة التفاعلية للنظام ديناميكيًا، وتحقيق استقرار جهد الشبكة، وتقليل فقدان الخط، وتحسين كفاءة استخدام الطاقة. بالنسبة لظروف العمل التوافقية مع محولات التردد المكثفة والمعدات عالية التردد، يجب تركيب مفاعلات لقمع التوافقيات ومنع احتراق معدات التعويض.

4. خزانة الربط (وحدة إمداد الطاقة غير المنقطعة مزدوجة الطاقة)

يتم تطبيق خزانة الربط خصيصًا على أنظمة إمداد الطاقة الزائدة ذات الموثوقية العالية مع الخطوط الواردة المزدوجة وقضبان التوصيل المزدوجة. في ظل ظروف التشغيل العادية، يتم تشغيل قسمي قضبان التوصيل بشكل مستقل عن طريق خزانتين واردتين، وتظل خزانة الربط مفتوحة. عند فشل أي مصدر طاقة وارد أو تعثره، يتم إغلاق خزانة الربط تلقائيًا أو يدويًا، ويقوم مصدر الطاقة العادي بتزويد قسمي قضيب التوصيل بالطاقة لتجنب انقطاع التيار الكهربائي في منطقة كبيرة. يتم استخدامه على نطاق واسع في السيناريوهات الرئيسية ذات المتطلبات العالية لاستمرارية إمدادات الطاقة مثل المستشفيات ومراكز التسوق الكبيرة وغرف البيانات وخطوط الإنتاج الصناعي وأنظمة توزيع الطاقة من الحرائق.

5. خزانة القياس (معدات خاصة لتسوية الطاقة)

خزانة القياس عبارة عن خزانة قياسية خاصة تحت إشراف أقسام إمداد الطاقة. يتوافق هيكل الخزانة وتكوين المكونات وتكنولوجيا الأسلاك بشكل صارم مع مواصفات قبول مصدر الطاقة. تم تجهيز الخزانة خصيصًا بمحولات قياس وعدادات طاقة كهربائية ذكية لجمع وحساب إجمالي استهلاك الطاقة للنظام بدقة، لتكون بمثابة الأساس القانوني لتسوية رسوم الكهرباء. تدعم الخزانة التحكم في ختم الرصاص، ويحظر تعديل الأسلاك والمعدات الخاصة لضمان قياس الطاقة المتوافق والدقيق والقابل للتتبع.

رابعا. المبادئ الأساسية للدوائر الأولية والثانوية

1. الدائرة الرئيسية الأولية

الدائرة الرئيسية الأولية هي القناة الرئيسية ذات التيار القوي للنظام، بما في ذلك بشكل أساسي قضبان التوصيل الرئيسية وقضبان التوصيل الفرعية وجهات الاتصال الرئيسية لقواطع الدائرة والكابلات الواردة والصادرة ومحطات أسلاك التحميل. وتتمثل وظيفتها الأساسية في نقل وتوزيع الطاقة الكهربائية عالية الطاقة، وتوصيل الأحمال الطرفية مباشرة، وتحديد سعة إمداد الطاقة الإجمالية ومقاومة الدائرة القصيرة للخزانة. يضمن الهيكل الثابت لـ GGD تثبيتًا ثابتًا للمكونات الموصلة دون فجوات سد متحركة ومقاومة اتصال مستقرة. إنه ليس عرضة لارتفاع درجة الحرارة والاتصال الافتراضي والحرق أثناء التشغيل عالي التيار على المدى الطويل، مع مقاومة ممتازة للقوس ومقاومة تأثير الدائرة القصيرة، والتكيف مع التشغيل الثابت طويل المدى للدوائر الرئيسية ذات التيار الكبير.

2. دائرة التحكم الثانوية

دائرة التحكم الثانوية عبارة عن نظام مساعد بتيار ضعيف منخفض الجهد يدعم الدائرة الأولية. ولا ينقل الطاقة الكهربائية عالية الطاقة مباشرة، وتتمثل وظائفه الأساسية في المراقبة والحماية والتحكم والإنذار المبكر. يتضمن بشكل أساسي أربع وظائف: جمع بيانات التشغيل في الوقت الفعلي مثل الجهد والتيار واستهلاك الطاقة؛ ردود الفعل على إغلاق المعدات وفتحها وحالات الخطأ؛ تحقيق الحمل الزائد، والدوائر القصيرة، والجهد المنخفض وغيرها من الحماية من الأخطاء؛ دعم التشغيل المحلي والتحكم عن بعد. التحكم غير المباشر في التيار القوي من خلال التيار الضعيف يعمل بشكل كبير على تحسين سلامة تشغيل المعدات وسهولة التشغيل والصيانة.

V. المزايا والعيوب الأساسية لـ جي جي دي

1. المزايا الرئيسية

أولاً، موثوقية التشغيل العالية ومعدل الفشل المنخفض. لا تحتوي المعدات على هياكل ميكانيكية ضعيفة مثل الأدراج والممرات المنزلقة والزنبركات، مما يؤدي بشكل أساسي إلى تجنب الأخطاء مثل التشويش الميكانيكي وضعف الاتصال وفشل المكونات، والتكيف مع التشغيل دون انقطاع على مدار 24 ساعة وتقليل ضغط التشغيل والصيانة لاحقًا.

ثانيًا، الهيكل الصلب والتسامح القوي مع الأخطاء. مع تركيب المكونات الثابتة والتخطيط الأنيق والمستقر لقضيب التوصيل، لن يرتخي هيكل الخزانة، ولن تنبثق المكونات، ولن تنتشر الأقواس على نطاق واسع في حالة وجود أخطاء في دائرة قصر النظام، مما يضمن إمكانية التحكم القوية في الأخطاء.

ثالثا، عالمية عالية والتوافق. تتمتع المعدات بدرجة توحيد عالية، ومتوافقة مع مختلف المكونات الكهربائية ذات الجهد المنخفض السائدة مع ملحقات الصناعة المستخدمة على نطاق واسع ولا توجد حواجز تقنية مخصصة، مما يتيح الصيانة السريعة والتجديد وتوسيع السعة.

رابعا، مرونة التجديد العالية. تتميز الخزانة بمساحة داخلية واسعة بدون هياكل زائدة عن الحاجة، مما يسمح بإضافة دوائر توزيع الطاقة الجديدة ووحدات المراقبة الذكية ووحدات تعويض الطاقة التفاعلية وفقًا لاحتياجات التشغيل والصيانة اللاحقة، والتكيف مع ترقية وتجديد غرف توزيع الطاقة القديمة.

خامسا، أداء التكلفة البارز. مع تكنولوجيا الإنتاج الناضجة وانخفاض تكلفة الإنتاج الضخم، فإن سعرها أقل بكثير من المفاتيح الكهربائية من نوع الدرج تحت نفس قدرة توزيع الطاقة، ومناسبة لتنفيذ مشروع توزيع الطاقة على نطاق واسع.

2. العيوب الرئيسية

أولاً، عدم كفاية راحة التشغيل والصيانة وصيانة انقطاع التيار الكهربائي الإلزامية. يتم تثبيت جميع المكونات بشكل ثابت بدون وحدات صيانة مستقلة قابلة للسحب، مما يتطلب إيقاف تشغيل مصدر الطاقة العلوي لصيانة خطأ الدائرة الواحدة واستبدال المعدات، غير قادر على تحقيق صيانة الخط المباشر.

ثانياً، انخفاض درجة الوحدات النمطية وضعف قابلية تبادل الوحدات. لا يوجد معيار معياري موحد، ويختلف التصميم الداخلي وأبعاد التثبيت للخزائن من مختلف الشركات المصنعة، مما يؤدي إلى الفشل في تحقيق التبادل المباشر لوحدات الدائرة مثل خزانات الأدراج.

ثالثًا، التكيف المحدود مع السيناريوهات المتطورة. نظرًا لكونه مقيدًا بميزة صيانة انقطاع التيار الكهربائي، فإنه لا يمكنه تلبية متطلبات إمداد الطاقة عالية المستوى مثل الصيانة المتكررة، وعدم انقطاع التيار الكهربائي وإمدادات الطاقة ذات التحميل الدقيق.

سادسا. الاختلافات ومنطق الاختيار لأنواع خزائن GGD وGCK وMNS

جي جي دي، GCK وMNS هي ثلاثة أنواع رئيسية من الخزانات في صناعة توزيع الطاقة ذات الجهد المنخفض في الصين. تكمن اختلافاتهم الأساسية في الشكل الهيكلي ووضع التشغيل والصيانة ومستوى الموثوقية والقدرة على التكيف مع السيناريوهات بدلاً من المظهر.

جي جي دي: هيكل ثابت بالكامل بدون وحدات أدراج متحركة، يتميز بهيكل مستقر، ومقاومة قوية لدائرة القصر، وتكلفة منخفضة وأداء ممتاز للتيار الكبير. عيبه هو الحاجة إلى صيانة انقطاع التيار الكهربائي، وهو مناسب للخزانات الرئيسية للنظام، وتوزيع الطاقة الرئيسية وتوزيع طاقة الحمل المستقر التقليدي.

جي سي كيه: هيكل شبه درج مزود بدوائر صادرة قابلة للسحب والاستبدال بشكل مستقل، مما يتيح صيانة الخط المباشر للدوائر الفردية. إنه يوازن بين الاستقرار وسهولة التشغيل، ويتكيف بشكل أساسي مع أحمال طاقة ورشة العمل وظروف العمل التي تتطلب صيانة متكررة.

MNS: خزانة أدراج كاملة الوحدات متطورة مع إمكانية تبديل قوية للوحدة، وذكاء عالٍ، ومستوى حماية عالٍ، وكفاءة تشغيل وصيانة عالية ولكن بتكلفة عالية، تنطبق على مراكز البيانات، والإنتاج الدقيق، والتجارة المتطورة، وسيناريوهات التحميل المهمة دون انقطاع.

صيغة اختيار الصناعة: حدد GGD لتوزيع الطاقة التقليدية في الحالة المستقرة، والدوائر الرئيسية ذات التيار الكبير والمشاريع التي يتم التحكم فيها بالميزانية؛ حدد GCK لطاقة الورشة وظروف عمل الصيانة المتكررة؛ حدد MNS للسيناريوهات المتطورة، ومتطلبات انقطاع الطاقة الصفرية والأحمال الدقيقة.

سابعا. السيناريوهات القابلة للتطبيق وغير القابلة للتطبيق

1. السيناريوهات القابلة للتطبيق المفضلة

غرف توزيع الطاقة الرئيسية لمختلف المصانع، وغرف توزيع الطاقة للمباني والمجتمعات السكنية، والأنظمة المتصلة بالشبكة ذات الجهد المنخفض لمحطات الطاقة الكهروضوئية، وخزائن توزيع الطاقة الرئيسية المؤقتة لمواقع البناء، وتوزيع الطاقة الرئيسية لورش المصانع، وتوزيع الطاقة التقليدية البلدية، والتوزيع المركزي للطاقة لغرف مضخات المياه وغرف المراوح، وسيناريوهات توزيع الطاقة الأساسية الأخرى بأحمال ثابتة وعدم الحاجة إلى صيانة متكررة.

2. السيناريوهات غير الموصى بها

توزيع الطاقة الأساسية لمراكز البيانات، وتوزيع الطاقة في حالات الطوارئ لغرف عمليات المستشفيات، وتوزيع الطاقة لمختبرات الأجهزة الدقيقة، وتوزيع الطاقة لخط الإنتاج الأساسي للأتمتة الصناعية، والأحمال الرئيسية التي تتطلب توقفًا متكررًا لبدء التشغيل والصيانة في الوقت الفعلي، ومحطات الطاقة الذكية عالية المستوى غير المراقبة ذات المتطلبات العالية لاستمرارية إمداد الطاقة وكفاءة التشغيل والصيانة.

ثامنا. التركيب والتشغيل والصيانة وتحليل الأخطاء الشائعة

1. النقاط الأساسية للتثبيت

تعتمد الخزانة تركيبًا ثابتًا مثبتًا على الحائط. يجب أن تكون الخزانات المتعددة مستوية بدقة ومتقاربة أثناء الترتيب لضمان وصلة مسطحة لقضيب التوصيل، وضغط موحد للخزانة وفتح وإغلاق الباب بسلاسة. تتبع أسلاك الكابلات بشكل صارم مبدأ تقسيم التيار القوي والضعيف لتجنب التداخل الكهرومغناطيسي، وضمان استقرار الأجهزة الثانوية وإشارات الحماية، وتحقيق أسلاك شاملة أنيقة وثابتة.

2. المتطلبات الأساسية للسلامة الأرضية

يعد التأريض الموثوق به وكامل النطاق هو الضمان الأساسي للتشغيل الآمن لـ GGD. يجب توصيل جميع المكونات المعدنية مثل إطارات الخزانات والأبواب المتحركة والألواح الجانبية وعوارض التثبيت وحوامل الكابلات بنظام التأريض. يتم توصيل الأبواب المتحركة بأسلاك تأريض مرنة خاصة لتجنب فشل التأريض الناتج عن أكسدة وتآكل نقاط المفصلات، مما يمنع بشكل شامل التسرب الكهربائي والكهرباء الساكنة والصدمات الكهربائية ومخاطر تعطل المعدات.

3. مواصفات التشغيل والصيانة اليومية

لا يتطلب الفحص اليومي الروتيني فتح الخزانة؛ يمكن الحكم على ظروف تشغيل المعدات من خلال الأدوات المثبتة على الباب وأضواء المؤشر. يجب أن تنفذ صيانة الخزانة الداخلية بشكل صارم أربعة إجراءات للسلامة: إيقاف التشغيل، والتحقق من إيقاف التشغيل، وتعليق علامات التحذير، والاتصال الأرضي. يُمنع منعا باتا فتح الخزانة الحية. تركز الصيانة الدورية على إزالة غبار الخزانة، وتثبيت القضبان والأطراف، وفحص الدائرة الثانوية، وفحص حالة التأريض للتخلص من المخاطر الخفية المحتملة مسبقًا.

4. الأخطاء الشائعة وتحليل الأسباب

ارتفاع درجة حرارة الخزانة بشكل غير طبيعي: خطأ المعدات الأكثر شيوعًا، يحدث بشكل رئيسي بسبب أطراف الأسلاك الفضفاضة، ومسامير قضيب التوصيل السائبة، وعدم كفاية تجعيد الكابلات، مما يؤدي إلى مقاومة التلامس المفرطة وتوليد الحرارة. إنه ينتمي إلى مشاكل عملية البناء والتشغيل وليس إلى عيوب جودة الخزانة.

التعثر المتكرر للفروع: يحدث في الغالب بسبب الحمل الزائد للأحمال الخلفية، وتسرب الخط الكهربائي وأخطاء المعدات الطرفية، بشكل مستقل عن الخزانة نفسها. يمكن تتبع الأخطاء وإزالتها عن طريق التحقق من أحمال الفروع المقابلة.

بيانات الجهاز غير الطبيعية: يرجع السبب في الغالب إلى أسلاك الدائرة الثانوية غير الدقيقة أو أخطاء المحولات أو التداخل الكهرومغناطيسي لإشارة التيار الضعيف. يمكن إكمال استكشاف الأخطاء وإصلاحها بسرعة عن طريق فحص دائرة التحكم الثانوية أولاً.

تاسعا. حالة التطوير وملخص التطبيق

باعتبارها معدات توزيع طاقة منخفضة الجهد قياسية وناضجة تم التحقق منها من خلال عقود من الممارسة الهندسية، فإن مجموعة المفاتيح الكهربائية الثابتة ذات الجهد المنخفض GGD هي جهاز أساسي أساسي لا غنى عنه في نظام نقل وتوزيع الطاقة ذات الجهد المنخفض في الصين. بالمقارنة مع خزانات الأدراج المعيارية المتطورة، تفتقر GGD إلى الذكاء العالي والتكرار السريع ومزايا عدم الحاجة إلى الصيانة، ولكنها تلبي بدقة متطلبات معظم ظروف العمل التقليدية لتوزيع الطاقة في الصين. مع المزايا الأساسية للهيكل المستقر والسلامة العالية والموثوقية والعالمية القوية والأداء العالي التكلفة، فقد احتلت منذ فترة طويلة السوق السائد لتوزيع الطاقة المدنية والصناعية والبلدية والطاقة الجديدة. من خلال التوحيد المستمر والارتقاء بهندسة الطاقة، يتم تحسين وتكرار تقنية خزانة GGD وتكوين السلامة بشكل مستمر، مما يعزز موقعها الأساسي في توزيع الطاقة ذات الجهد المنخفض ويوفر ضمانًا قويًا للتشغيل الآمن والمستقر وطويل الأمد لأنظمة الطاقة المختلفة.

X. الأسئلة المتداولة (أسئلة وأجوبة موجزة)

س1: ما هو التعريف والخصائص الأساسية لمجموعة المفاتيح الكهربائية GGD؟ج: GGD عبارة عن مجموعة مفاتيح كاملة قياسية داخلية ذات جهد منخفض. إنها تعتمد هيكلًا مغلقًا بالكامل قائمًا على الأرض مع مكونات ثابتة، ويتميز بثبات عالي ومقاومة قوية للدائرة القصيرة ومعدل فشل منخفض وأداء عالي التكلفة لتوزيع الطاقة التقليدية ذات الجهد المنخفض والقياس والحماية.

س2: ما هي الاختلافات الأساسية بين GGD وGCK وMNS؟ج: إن GGD ثابت تمامًا ومستقر وفعال من حيث التكلفة ولكنه يتطلب صيانة مع انقطاع التيار الكهربائي. GCK شبه قابل للرسم وMNS قابل للرسم بشكل كامل، وكلاهما يدعم صيانة الخط المباشر بتكلفة وكفاءة أعلى.

س3: ما هي السيناريوهات التي تفضل GGD وأيها لا يوصى بها؟ج: GGD مناسب للمصانع والمباني والتوزيع الثابت للطاقة البلدية والضوئية. ولا ينطبق هذا على مراكز البيانات وإمدادات الطاقة في حالات الطوارئ بالمستشفيات والمختبرات الدقيقة وسيناريوهات الطاقة غير المنقطعة التي تتطلب صيانة حية متكررة.

س4: لماذا يجب إجراء الصيانة الداخلية لـ GGD مع انقطاع التيار الكهربائي؟ج: يتم تثبيت جميع المكونات بشكل ثابت دون وحدات قابلة للسحب معزولة. قد يؤدي فتح الخزانة المباشرة إلى حدوث ماس كهربائي وصدمة كهربائية، لذا فإن صيانة انقطاع التيار الكهربائي إلزامية.

س5: ما هو أكثر خطأ GGD وطرق الوقاية منه؟ج: الخطأ الأكثر شيوعًا هو ارتفاع درجة الحرارة الناتج عن المحطات السائبة وضعف الاتصال. يمكن للتثبيت المنتظم وتنظيف الغبار وفحص التأريض أن يمنع بشكل فعال مثل هذه الأخطاء.

س 6: ما هي أنواع الخزانات التي تشكل نظام توزيع الطاقة GGD الكامل؟ج: يتضمن النظام الكامل تعويض الطاقة الواردة والصادرة والتفاعلية وخزائن القياس والربط لتحقيق توزيع الطاقة الكامل ووظائف الحماية والقياس.

س 7: ما هي الوظيفة الأساسية لتصميم الفصل بأربع مناطق للخزانة؟ج: إنه يعزل المناطق الوظيفية والتيارات المختلفة، ويقيد انتشار القوس، ويمنع الاتصال العرضي وتوسيع الخطأ، ويحسن السلامة التشغيلية والاستقرار بشكل عام.
